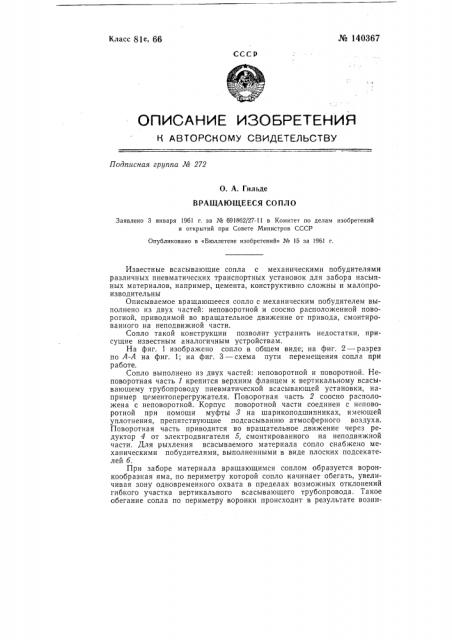

№ 140367

Класс 81е, 66

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 272

О. А. Гильде

ВРАЩАЮЩЕЕСЯ СОПЛО

Заявлено 3 января 1961 г. за № 691862/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 15 за 1961 г.

Известные всасывающие сопла с механическими побудителями различных пневматических транспортных установок для забора насыпных материалов, например, цемента, конструктивно сложны и малопроизводительны

Описываемое вращающееся сопло с механическим побудителем выполнено из двух частей: неповоротной и соосно расположенной поворотной, приводимой во вращательное движение от привода, смонтированного на неподвижной части.

Сопло такой конструкции позволит устранить недостатки, присущие известным аналогичным устройствам.

На фиг. 1 изображено сопло в общем виде; на фиг. 2 — разрез по А-А на фиг. 1; на фиг. 3 — схема пути перемещения сопла при работе.

Сопло выполнено из двух частей: неповоротной и поворотной. Неповоротная часть 1 крепится верхним фланцем к вертикальному всасывающему трубопроводу пневматической всасывающей установки, например цементоперегружателя. Поворотная часть 2 соосно расположена с неповоротной. Корпус поворотной части соединен с неповоротной при помощи муфты 8 на шарикоподшипниках, имеющей уплотнения, препятствующие подсасыванию атмосферного воздуха.

Поворотная часть приводится во вращательное движение через редуктор 4 от электродвигателя 5, смонтированного на неподвижной части. Для рыхления всасываемого материала сопло снабжено механическими побудителями, выполненными в виде плоских подсекателей б.

При заборе материала вращающимся соплом образуется воронкообразная яма, по периметру которой сопло начинает обегать, увеличивая зону одновременного охвата в пределах возможных отклонений гибкого участка вертикального всасывающего трубопровода. Такое обегание сопла по периметру воронки происходит в результате возни№ 140367 кновения пары сил R u P при зацеплении подсекателей за материал под действием крутящего момента М, создаваемого электродвигателем.

11ри этом вращении сопла сила R частично уравновешивается сопротивлением материала, а сила P сообщает центру сопла движение по окружности с переменным диаметром d. В результате этого возникает центробежная сила инерции F, которая уравновешивается реакцией Q со стороны материала. Эти силы F u Q во взаимодействии с подсекателями производят обрушение стенок воронки материала, автоматически увеличивая зону охвата в пределах возможных отклонений гибкого участка вертикального всасывающего трубопровода.

Описываемое вращающееся сопла улучшает процесс рыхления и захвата материала, увеличивая тем самым производительность всасывающей пневматической установки.

Министерство речного флота РСФСР признало вращающееся сопло оригинальным и полезным и сообщило, что будут проведены испытания опытного образца.

Предмет изобретения

Вращающееся сопло с механическим побудителем, о т л и ч а ющееся тем, что, с целью упрощения конструкции и повышения производительности, оно выполнено из двух частей — неповоротной и соосно расположенной поворотной, приводимой во вращательное движение от привода, смонтированного на неповоротной части. № 140367

¹ 1403б7

Фиг.3
