Мо 140386

Класс 5а, 13

СССР

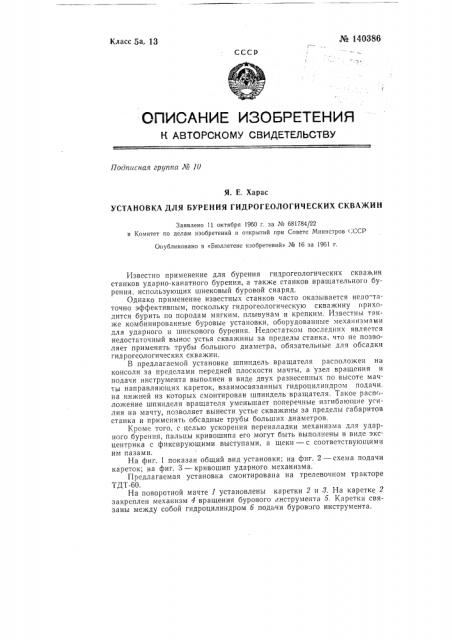

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпасная группп М 10

Я. E. Xapac

УСТАНОВКА ДЛЯ БУРЕНИЯ ГИДРОГЕОЛОГИЧЕСКИХ СКВА)КИН

Заявлено 11 октября 1960 г. за № 681784/22 в Комитет по делам изобретений и открытий при Совете Министров <.. ССР

Опубликовано в «Бюллетене изобретений» л1 16 за 1961 г.

Известно применение для бурения гидрогеологических скважин станков ударно-канатного бурения, а также станков вращательного бурения, использующих шнековый буровой снаряд.

Однако применение известных станков часто оказывается недо"таточно эффективным, поскольку гидрогеологическую скважину приходится бурить по породам мягким, плывунам и крепким, Известны также комбинированные буровые установки, оборудованные механизмами для ударного и шнекового бурения. Недостатком последних является недостаточный вынос устья скважины за пределы станка, что не позволяет применять трубы большого диаметра, обязательные для обсадки гидрогеологических скважин.

Б предлагаемой установке шпиндель вращателя расположен на консоли за пределами передней плоскости мачты, а узел вращения и подачи инструмента выполнен в виде двух разнесенных по высоте мачты направляющих кареток, взаимосвязанных гидроцилиндром подачи. на нижней из которых смонтирован шпиндель вращателя. Такое распгложение шпинделя вращателя уменьшает поперечные изгибающие усилия на мачту, позволяет вынести устье скважины за пределы габаритов станка и применять обсадные трубы больших диаметров.

Кроме того, с целью ускорения переналадки механизма для ударного бурения, пальцы кривошипа его могут быть выполнены в виде эксцентрика с фиксирующими выступами, а щеки — с соответствующими им пазами.

На фиг. 1 показан общий вид установки; на фиг. 2 — схема подачи кареток; на фиг. 3 — кривошип ударного механизма.

Предлагаемая установка смонтирована на трелевочном тракторе

1 ДТ-60.

На поворотной мачте 1 установлены каретки 2 и 3. На каретке 2 закреплен механизм 4 вращения бурового инструмента 5. Каретки связаны между собой гидроцилиндром б подачи бурового инструмента. № 140386

Поворот мачты из транспортного в рабочее положение выполняется с помощью гидроцилиндра 7.

Ударный снаряд подвешивается на канате 8, который перекинут через мачтовый блок 9 и связан с инструменгальной лебедкой 10 и ударным механизмом 11.

Перемещение кареток происходит одновременно с движением гидроцилиндра относительно неподвижного поршня 12. Вместе с нижней кареткой 2 перемещается и связанный с ней вращатель.

Величина подъема ударного снаряда регулируется за счет изменения амплитуды качания балансира в кривошипе 18. Поворот эксцентрика 14 вокруг оси А-А изменяет плечо кривошипа, с которым связан шатун 15.

Для фиксации от поворачивания при бурении эксцентрик снабжен пециальными выступами, входящими в тело кривошипа.

Предложенная установка рекомендована для внедрения при буречии скважин в различных геологических условиях.

Предмет изобретения

1. Установка для бурения гидрогеологических скважин, состоящая из механизма для производства ударного бурения, перемещающегося по вертикали, вращателя для шнекового бурения, мачты и гидросистемы подачи инструмента, отличающаяся тем, что, с целью разгрузки мачты от поперечных изгибающих усилий при вынесении устья скважины за пределы передней плоскости мачты путем расположения шпинделя вращателя на консоли, что необходимо для производства работ с обсадными трубами больших диаметров, узел вращения и подачи инструмента выполнен в виде двух разнесенных по высоте мачты направляющих кареток, взаимно связанных гидроцилиндром подачи, на нижней из которых смонтирован шпиндель вращателя.

2. Установка по п. 1, о тл и ч а ю щ а я с я тем что, с целью ускорения производства переналадки ударного механизма, пальцы кривошипа его выполнены в виде эксцентриков с фиксирующими выступами, а щеки — с соответствующими им пазами, № 14038б № 140386
