<о 140391
Класс 5а 18io ссср

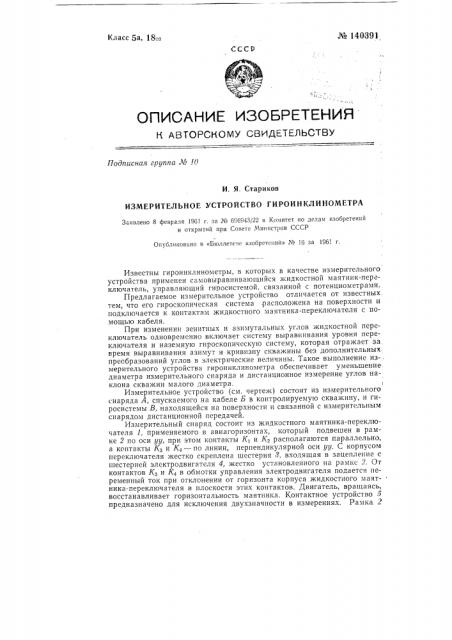

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 70
И. Я. Стариков
ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО ГИ РОИ Н КЛИ НОМЕТРА
Заявлено 8 февраля 1961 г. за Ма 696943/22 в Комитет по делам изобретений и открь|тий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» М 16 за 196! r.
Известны гироинклинометры, в которых в качестве измерительного устройства применен самовыравниваюгцийся жидкостной маятник-переключатель, управляющий гипосистемой, связанной с потенциометрами.
Предлагаемое измерительное устройство отличается от известных. тем, что его гироскопическая система,расположена на поверхности и подключается к контактам жидкостного маятника-переключателя с помощью кабеля.
При изменении зенитных и азимутальных углов жидкостной переключатель одновременно включает систему выравнивания уровня переключателя и наземную гироскопическую систему, которая отражает 33, время выравнивания азимут и кривизну скважины без дополнительных, преобразований углов в электрические величины. Такое выполнение из-. мерительного устройства гироинклинометра обеспечивает уменьшение диаметра измерительного снаряда и дистанционное измерение углов наклона скважин малого диаметра.
Измерительное устройство (см. черте>к) состоит из измерительного снаряда А, спускаемого на кабеле Б в контролируемую скважину, и гиросистемы В, находящейся на поверхности и связанной с измерительным снарядом дистанционной передачей.
Измерительный снаряд состоит из жидкостного маятника-переключателя 1, применяемого в авиагоризонтах, который подвешен в рамке 2 по оси уу, при этом контакты К и К> располагаются параллельно, а контакты Кз и К4 — по линии, перпендикулярной оси уу. С корпусом переключателя жестко скреплена шестерня 8, входящая в зацепление с шестерней электродвигателя 4, жестко установленного на рамке 2. 0r контактов Кз и К в обмотки управления электродвигателя подается переменный ток при отклонении от горизонта корпуса жидкостного маятника-переключателя в плоскости этих контактов. Двигатель, вращаясь, восстанавливает горизонтальность маятника. Контактное устройство 5 предназначено для исключения двухзначности в измерениях. Рамка 2 со всеми деталями и узлами может вращаться в любом направлении и на любой угол относительно оси zz, совпадающей с осью б снаряда.
Электродвигатель 7 питается от контактов К и К и работает в случае отклонения маятника от горизонта в плоскости этих контактов и также приводит при вращении маятник в горизонтальное положение.
Гиросистема представляет собой гироскоп с тремя степенями свободы и состоит из гиромотора 8, рамы 9, электродвигателя 10, контактов
11 и 12, вилки 18, электродвигателя 14, шкалы 15 зенитных углов, стрелки 16, корпуса 17, шестеренки 18, электродвигателя 19, шкалы 20 азнмутальных углов и прозрачной крышки 21.
Гироскоп с тремя степенями свободы в измерительном устройстве
I pðoèíêëèíoìñTðà повторяет на поверхности движения маятниковой системы в скважине. Так, двигатель 10 включается параллельно с двигателем 4, двигатель 14 параллельно с двигателем 7. Двигатели связаны с жидкостным маятником через переключатели, дающие возмо>кность отключать маятниковую систему от гироскопа и подключать к этим электродвигателям, помимо маятника, питание, что дает возмо>кность согласовывать показания с направлением маятниковой системы. Электродвигатель 19 включается при отклонении гироскопа на некоторый угол относительно рамы при помощи контактных пластин (контактов) 11 и 12.
При спуске глубинного прибора (измерительного снаряда) в сква>кинн и при изменении ее зенитного угла и азимута происходит замыкание взаимно-перпендикулярно располо>кепных контактов жидкостного маятника, вследствие чего включаются соответствующие коррекционные моторы, которые возвращают маятник в плоскость горизонта, а рамку ? устанавливают орнентированно относительно плоскости наклона скважин. При включении жидкостного маятника одновременно с двигателями коррекции глубинного прибора включаются и двигатели коррекции наземного регистрирующего устройства, которые накладывают на гироскоп по осям уу и zz соответствующие моменты, вызывающие действие ги рос истем ы.
Институт ВИТР дал положительный отзыв по данному изобретеник>.
Предмет изобретения
Измерительное устройство гироинклинометра, содер>кащее >кидкостный маятник-переключатель с двумя парами контактов, расположенных во взаимно-перпендикулярных плоскостях, о л и ч а ю щ е е с л тем, что, с целью обеспечения возмо>кности инклинометрирования скважин малого диаметра, его гироскопическая система pac»oложена на поверхности и подключена с помощью кабеля к контактам жидкостного переключателя. № 140391
Составитель В. Л. Иванов
Объем 0,26 изд..ч.
Цена 5 коп.
Формат бум. 70 X 108 /ы
Тираж 700
UhTH при Комитете по делам изобретсний и открытий ири Совете Министров СССР
Москва, Центр, М. Черкасский пер., д. 2/6.
Поди. к печ, 20.Х-61 r
Зак. 10624
Типография ЦБТИ Комитета по делам изобретений и открытий при Советс Министров СССР. Москва. Петровка, !4.
Редактор А. И. Дышельман Текред А. А. Кудрявицкая Корректор Г. Кудрявцева
