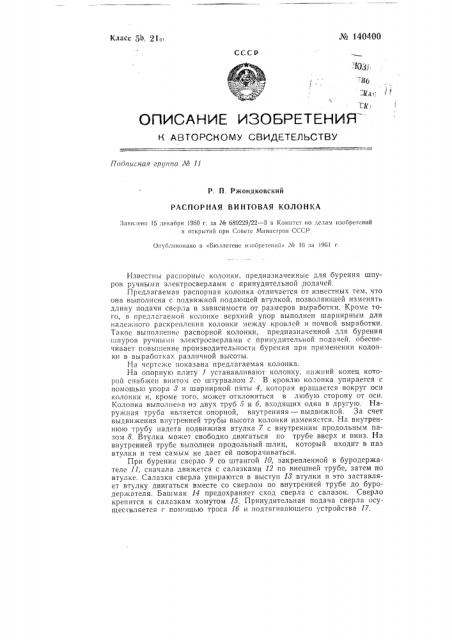

P,"î f ЯЙСЯ}

Класс оЬ, 21с

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гри/ппа М 11

Р. П. Ржондковский

РАСПОРНАЯ ВИНТОВАЯ КОЛОНКА

Заявлено 15 декабря 1960 r, за г1а 689229/22 — 3 в 1(огиитет ио делам изооретений н открытий ирн Совете Министров СССР

Orrórrërrêîêàíî в «Б1оллетене изобретений» . А !6 за 1961 г.

Известны распорные колонки, предназначенные для бурения шпуров ручными электросверлами с принудительной, подачей.

Предлагаемая распорная колонка отличается от известных тем, что она выполнена с подвижной подающей втулкой, позволяющей изменять длину подачи сверла в зависимости от размеров выработки. Кроме того, в предлагаемой колонке верхний упор выполнен шарнирным для надежного раскрепления колонки между кровлей и почвой выработки.

Такое выполнение распорной колонки, предназначенной для бурения шпуров ручными электросверлами с принудительной подачей. обеспечивает повышение производительности бурения при применении колонки в выработках различной высоты.

На черте>ке показана предлагаемая колонка.

На опорную плиту 1 устанавливают колонку, нижний конец которой снабжен винтом со штурвалом 2. В кровлю колонка упирается с помощью упора 8 и шарнирной пяты 4, которая вращается вокруг оси колонки и, кроме того, может отклоняться в любую сторону от оси, Колонка выполнена из двух труб 5 и б, входящих одна в другую. Нару>кная труба является опорной, внутренняя — выдвижной. За счет выдвижения внутренней трубы высота колонки изменяется. На внутреннюю трубу надета подвижная втулка 7 с внутренним продольным пазом 8. Втулка может свободно двигаться по трубе вверх и вниз. На внутренней трубе выполнен продольный шлиц, который входит в паз втулки и тем самым не дает ей поворачиваться.

При бурении сверло 9 со штангой 10, закрепленной в буродержателе 11, сначала движется с салазками 12 по внешней трубе, затем по втулке. Салазки сверла упираются в выступ 18 втулки и это заставляет втулку двигаться вместе со сверлом по внутренней трубе до буродержателя. Башмак 14 предохраняет сход сверла с салазок. Сверло крепится к салазкам хомутом 15. Принудительная подача сверла осуществляется с помощью троса 1б и подтягивающего устройства 17. № 140400

Предмет изобретения

Распорная винтовая колонка, предназначенная для бурения наклонных и вертикальных шпуров ручными электросверлами с принудительной подачей, выполненная в виде двух труб, входящих одна в другую, отличающаяся тем, что, с целью повышения производительности бурения путем изменения величины подачи сверла в зависимости от размеров выработки, она снабжена подвижной подающей втулкой, перемещающейся по внутренней трубе, и верхний упор колонки выполнен шарнирным.
