Способ защиты черных металлов

Способ защиты черных металлов

Иллюстрации

Показать все

Реферат

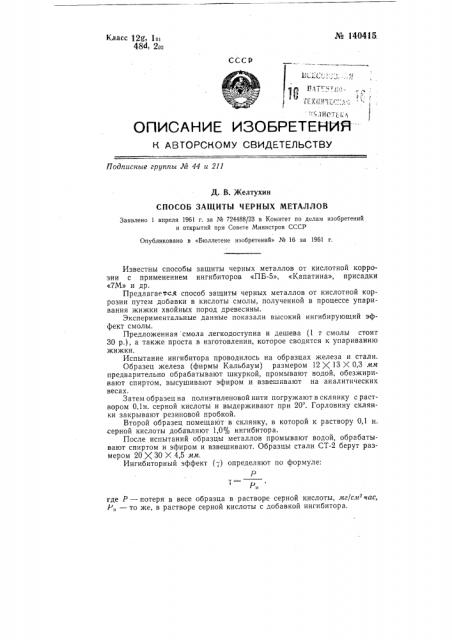

№ 140415, Класс 12g 1о1

484 2аз

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписные группы JH 44 и 211

Д. В. Желтухин

СПОСОБ ЗАЩИТЫ ЧЕРНЫХ МЕТАЛЛОВ

Заявлено 1 апреля 1961 r. за № 724488/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 16 за 1961 г. где P — потеря в весе образца в растворе серной кислоты, мг/смзчас, Ри — то же, в растворе серной кислоты с добавкой ингибитора.

Известны способы защиты черных металлов от кислотной коррозии с применением ингибиторов «ПБ-5», «Капатина», присадки

«7М» и др.

Предлагается способ защиты черных металлов от кислотной коррозии путем добавки в кислоты смолы, полученной в процессе упаривания жижки хвойных пород древесины.

Экспериментальные данные показали высокий ингибирующий эффект смолы.

Предложенная смола легкодоступна и дешева (1 т смолы стоит

30 р.), а также проста в изготовлении, которое сводится к упариванию жижки.

Испытание ингибитора проводилось на образцах железа и стали.

Образец железа (фирмы Кальбаум) размером 12, 13 X 0,3 мм предварительно обрабатывают шкуркой, промывают водой, обезжиривают спиртом, высушивают эфиром и взвешивают на аналитических весах.

Затем образец на полиэтиленовой нити погружают в склянку с раствором 0,1н. серной кислоты и выдерживают при 20 . Горловину склянки закрывают резиновой пробкой.

Второй образец помещают в склянку, в которой к раствору 0,1 н. серной кислоты добавляют 1,0% ингибитора.

После испытаний образцы металлов промывают водой, обрабатывают спиртом и эфиром и взвешивают. Образцы стали СТ-2 берут размером 20 Q 30 Х 4,5 мм.

Ингибиторный эффект (;) определяют по формуле:

Р № 140415

Опыты с железными образцами продолжались 290 час, а со стальными — 246 час.

Как показали опыты ингибиторный эффект для железа равен 18,6 и для стали марки СТ-2 — 8,9.

Кроме того, предлагаемый ингибитор был испытан в растворах

0,1 н. соляной и фосфорной кислот и показал высокие защитные свойства.

Предмет изобретения

Описание составил С. В. Кокорев

Редактор С. А Барсуков Техред А. A. Камышникова Корректор Р: Я. Беркович

Подп. к печ. 4,1Х-61 г. Формат бум. 70+108>/I6

3ак.8509 Тираж 2150

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М Черкасский пер., д. 2/6

Объем 0,18 изд л.

Цена 4 коп.

Типография ЦБТИ Комитета по делам изобретений и открытйй при Совете Министров <ССР, Москва, Петровка, 14.

Способ защиты черных металлов от кислотной коррозии путем добавки в кислоты ингибиторов, отличающийся тем, что, с целью расширения сырьевой базы и снижения затрат, в качестве ингибитора используют смолу; получаемую в процессе упаривания жижки хвойных пород древесины.
