Реферат



Изобретение относится к литейному производству, в частности к литью в металлические формы. Цель изобретения - повышение надежности работы устройства. Устройство удаления отливок для карусельных кокильных машин содержит приемные короба 1, жестко связанные с кокильными секциями 2, и приемную плошадку 3. Рамки 4 с графитовыми ножами, охватывающие нижнюю часть приемных коробов, размещены на приемной площадке. После выталкивания из кокиля отливка падает в приемный короб . При повороте карусели приемный короб 1 с подвижной рамкой перемещает отливку по поверхности приемной площадки. Рамка 4 с графитовыми ножами, свободно лежащими на поверхности приемной площадки , предотвращает трение металла о металл и сметает все частички по наклонному склизу 8 на транспортер 9. Предлагаемое устройство позволяет увеличить надежность работы за счет исключения заклинивания отливки между коробом и приемной площадкой . 4 ил. § (Л

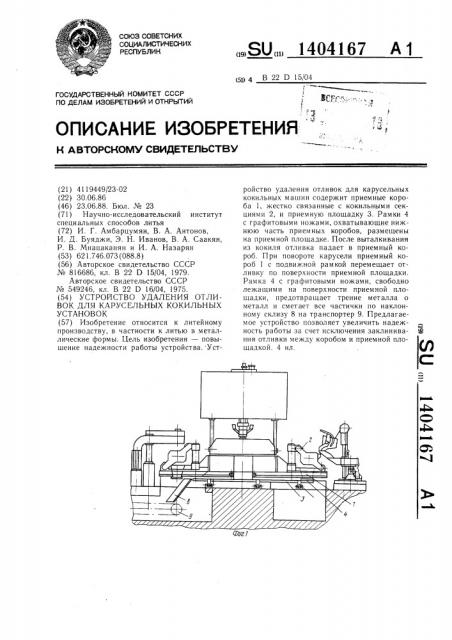

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1404167 А 1 д114 В 22 D 15/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4119449/23-02 (22) 30.06.86 (46) 23.06.88. Бюл. № 23 (71) Научно-исследовательский институт специальных способов литья (72) И. Г. Амбарцумян, В. А. Антонов, И. Д. Буяджи, Э. Н. Иванов, В. А. Саакян, P. В. Мнацаканян и И. A. Назарян (53) 621.746.073 (088.8) (56) Авторское свидетельство СССР № 816686, кл. В 22 D 15/04, 1979.

Авторское свидетельство СССР № 549246, кл. В 22 D 16/04, 1975. (54) УСТРОИСТВО УДАЛЕНИЯ ОТЛИВОК ДЛЯ КАРУСЕЛЬНЫХ КОКИЛЬНЫХ

УСТАНОВОК (57) Изобретение относится к литейному производству, в частности к литью в металлические формы. Цель изобретения — повышение надежности работы устройства. Устройство удаления отливок для карусельных кокильных машин содержит приемные короба 1, жестко связанные с кокильными секциями 2, и приемную площадку 3. Рамки 4 с графитовыми ножами, охватывающие нижнюю часть приемных коробов, размещены на приемной площадке. После выталкивания из кокиля отливка падает в приемный короб. При повороте карусели приемный короб 1 с подвижной рамкой перемещает отливку по поверхности приемной площадки.

Рамка 4 с графитовыми ножами, свободно лежащими на поверхности приемной площадки, предотвращает трение металла о металл и сметает все частички по наклонному склизу 8 на транспортер 9. Предлагаемое устройство позволяет увеличить надежность работы за счет исключения заклинивания отливки между коробом и приемной площадкой. 4 ил.

1404-167

Формула изобретения

Фиг. 2

Изобретение относится к литейному производству, в частности к литью в металлические формы.

Цель изобретения — повышение надежности работы устройства. 5

На фиг. 1 изображено устройство удаления отливок для карусельных кокильных установок; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А — А на фиг. 2; на фиг. 4 — разрез Б — Б на фиг. 2.

Устройство удаления отливок для кару, сельных кокильных установок содержит приемные короба 1, жестко связанные с ко,кильными секциями 2, и приемную площад ку 3. Рамки 4 с графитовыми ножами 5, охватывающие нижнюю часть приемных ко- 15

, робов, размещены на приемной площадке 3.

Роликовые опоры 6 приемной площадки, взаимодействуют с перпендикулярно рас . положенными относительно позиции заливки направляющими рельсами 7. Наклонный ,склиз 8 верхней частью взаимодействует с

: приемной площадкой 3, а нижней — с транс, портером 9, передающим отливки на сле,дующие операции. На рельсах 7 установле.ны постоянные ограничительные упоры 10 и откидные упоры 11 с зажимными винтами. 2>

Устройство работает следующим образом.

Перед началом работы приемная площадка 3 с роликовыми опорами 6 закатывается под карусельную машину по рельсам

7 до постоянных упоров 10 и фиксируется откидными упорами 11 с винтами от перемещения относительно рельсов 7, при этом совмещаются короба 1 с рамками 4 относительно приемной площадки.

После заливки металла в кокиль на

1-й позиции и кристаллизации отливки по заданной программе происходит подрыв отливки, раскрытие кокиля и выталкивание отливки (с 2-й до 4-й позиции) в приемный короб 1. Отливка при этом падает на поверхность приемной площадки 3. При повороте карусели приемный короб 1 с подвижной рамкой 4 перемещает отливку по поверхности приемной площадки.

После попадания на 4-ю позицию отливка по наклонному склизу 8 скатывается на транспортер 9. При этом отливка успевает полностью закристаллизоваться.

Рамка 4 с графитовыми ножами 5, свободно лежащими на поверхности приемной площадки, предотвращает трение металла о металл и сметает все частички (литники и др.) с приемной площадки 3 по наклонному склизу 8 на транспортер 9.

Предлагаемое устройство позволяет увеличить надежность работы за счет исключения заклинивания отливки между коробом и приемной площадкой, улучшить обслуживание, ремонт и эксплуатацию.

Устройство удаления отливок для карусельных кокильных установок, содержащее приемные короба, жестко связанные с кокильными секциями, и приемную площадку, отличаюи1ееся тем, что, с целью повышения надежности работы устройства, оно снабжено рамками, охватывающими нижнюю часть приемных коробов и размещенными на приемной площадке.

1404167

Фиг. F
