Система подачи смазочно-охлаждающей жидкости (сож) к многошпиндельному станку

Система подачи смазочно-охлаждающей жидкости (сож) к многошпиндельному станку

Иллюстрации

Показать все

Реферат



Изобретение относится к металлообработке , а именно к системам подачи смазочно-охлаждающей жидкости (СОЖ) к мнoгoImиндeльнo fy станку с поворотным столом и зажимным приспособлением . Целью изобретения является снижение расхода СОЖ за счет обеспечение.ее подачи только в момент обработки или обмыва. При закрытых золотниках 19-22 СОЖ от насоса 2 через распределитель попадает в магистрали 11, 12 и 14, а оттуда через дроссели 23-26 - в зону обьыва зажимного приспособления 33. В момент обработки на позициях 16 и 18 кондукторные плиты 35 воздействуют на подпружиненный клапан, и выход соответствугацего золотника 19-22 открывается . СОЖ подается в зону обработки . При повороте стола 6 поворачивается в -корпусе 4 болотник 7, обеспечивая подачу СОЖ к магистралям 11-14 на позиции 15, 16 и 18. 3 ил. W с

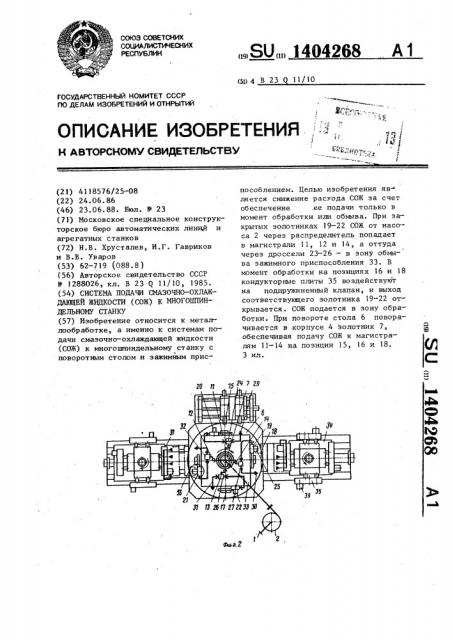

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ю 4 В 23 11/10

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ф(c, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHGMV СВИДЕТЕЛЬСТВУ

Z9 s гу (21) 4118576/25-08 (22) 24. 06. 86 (46) 23.06. 88. Бюл. Ф 23 (71) Московское специальное конструкторское бюро автоматических линий и агрегатных станков (72) Н.В ° Хрусталев, И.Г. Гавриков и В.В. Уваров (53) 62-719 (088,8 ) (56) Авторское свидетельство СССР

В 1288026, кл. В 23 g 11/10, 1985. (54) СИСТЕМА ПОДА%4 СМАЗОЧНО-ОХЛАЖДАКЩКЙ ЖИДКОСТИ (СОЖ) К МНОГОШПИНДЕЛЬНОМУ СТАНКУ (57) Изобретение относится к металлообработке, а именно к системам подачи смазочно-охлаждающей жидкости (СОЖ) к многошпиндельному станку с поворотным столом и зажимйым прис„„SU„„3404268 А 1 пособлением. Целью изобретения яв-. ляется снижение расхода СОЖ за счет обеспечение .ее подачи только в момент обработки или обмыва. При закрытых золотниках 19-22 СОЖ от насоса 2 через распределитель попадает в магистрали 1 1, 12 и 14, а оттуда через дроссели 23-26 — в зону обмыва зажимного приспособления 33. В момент обработки на позициях 16 и 18 кондукторные плиты 35 воздействуют на подпружиненный клапан, и выход соответствующего золотника 19-22 открывается. СОЖ подается в зону обработки. При повороте стола 6 поворачивается в .корпусе 4 золотник 7, обеспечивая подачу СОЖ к магистралям 11-14 на позиции 15, 16 и 18.

3 ил.

1404268

Система работает следующим образом.

Прн работе станка на позициях

16 и 18 производится механическая обработка деталиг установленной на столе б в эажимном приспособлении

33, с подачей СОЖ в зону обработки, 50

Изобретение относится к металло" обработке, а именно к системам подачи СОЖ к многошпиндельному станку с поворотным столом и зажимным приспо5 соблением.

Целью изобретения является сниж»йие расхода СОЖ за счет обеспечения подачи ее только в момент обработки или обмыва. f0

На фиг. 1 приведена принципиальная схема системы; на фиг. 2 — общая компоновка системы на станке; на фиг. 3 — узел Е на фиг. 1 (торцовый золотник).

Система содержит бак 1 с насосом

2, связанный с насосом 2 через ма-, гистраль 3 распределитель, корпус

4 которого закрепляется на планшайбе

5 поворотного стола 6 станка, а зо- 20 потник 7 закреплен на части 8 стола

6 соосно с ним, установленные в магистрали 3 предохранительный клапан

9 и реле 10 давления магистрали 1114 к каждой из позиций 15-18 стола б. 25

В каждой из магистралей 11-14 установлен торцовый золотник 19-22 и дроссель 23-26 с предохранительным клапаном 27 и регулятором 28, причем вход каждого дросселя 23-26 свя- 30 зан с соответствующей магистралью

11-14, один из выходов — с золотниками 19-22„ а другой — с магистралями

29-32 подачи СОЖ к зажимному приспособлению 33 станка. На станке размещены столы 34 с кондукторными пли" тами 35. Каждый золотник 19-22 состоит иэ полого корпуса Зб, расположенного вием подпружиненного клапана

37, который перекрывает выход 38 эо- 40 лотников 19 — 22. На кондукторных плитах 35 расположено приемное гнез-до 39 для взаимодействия с золотниками 19-22, причем перегородка 40 в гнезде 39 взаимодействует с клапа- 45 ном 37.

1 на позиции 15 — контроль и обмыв детали и зажимного приспособления 33, а на позиции 17 — размещение детали в эажимное приспособление 33. На всех позициях 15-18 при отсутствии контакта золотников 19-22 с кондукторными плитами 35 золотники 19-22 закрыты. СОЖ через распределитель попадает в магистрали 11, 12 и 14 и воздействует на дроссели 23-26. Так как золотники 19-22 закрыты, а дроссели 23-25 настроены на максимальное давление (но несколько ниже давле ния срабатывания клапана 9), то СОЖ через дроссели 23-25 поступает на обмыв детали и приспособления 33.

При обработке детали кондукторные плиты взаимодействуют склапанами

37 и торцовые золотники 20-22 на позициях 16 и 18 открываются. СОН проходит в зону обработки через золотники 20 и 22, а дроссели 23-26 в это время закрыты. При повороте стола б СОЖ подается в другие дроссели 23-26 или золотники 19-22 кроме тех, которые располагаются на позиции 17, так как распределитель не.. подает СОЖ в магистраль 11-14, которая оказывается на позиции 17.

Формула изобретения

Система подачи смазочно-охлаждающей жидкости (СОЖ) к многошпиндельному станку с поворотным столом и зажимным приспособлением, содержащая бак с насосом, связанный с ним распределитель, предназначенный для установки на поворотном столе соосно с ним, и магистрали подвода СОЖ к каждой позиции стола и эажимному приспособлению, о т л и— ч а ю щ а я с я тем, что, с целью снижения расхода СОЖ, она снабжена установленными в каждой из магистралей торцовым золотником и дросселем с предохранительным клапаном и регулятором, причем вход дросселя связан с соответствующим выходом распределителя, один из выходов — с торцовым золотником, а другой — с магист-. ралью подачи СОЖ к эажимному приспособлению.
