Изобретение относится к таре для хранения и перевозки материалов, например, в топливных баках транспортных средств.

Целью изобретения является повышение надежности работы.

Размещение между крышкой и пробкой полуобойм, имеющих бурты и кольцевой паз для размещения дисков, позволяет ip предотвратить злоумышленное открыва ние, использовать затвор для емкостей с различным шагом резьбы на горловине.

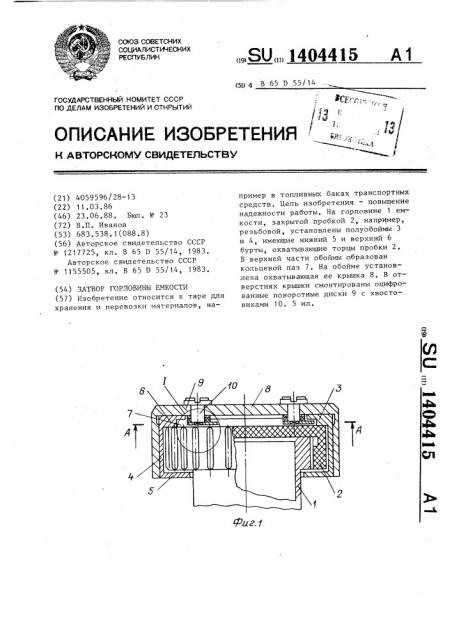

На фиг. 1 представлен затвор, 15 общий вид в разрезе; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез

А-А на фиг. 1 .при открытом затворе; на фиг. 4 — то же, при закрытом затворе; на фиг. 5 — узел I на фиг, 1.. 20

На горловине 1 емкости, закрытой пробкой 2, например, резьбовой, установлены полуобоймы 3 и 4, имеющие нижний 5 и верхний 6 бурты, охватывающие торцы пробки 2. В верхней части полу- 25 обойм. образован кольцевой паз 7. На полуобоймах установлена охватывающая ее крышка 8. В отверстиях крышки смонтированы оцифрованные поворотные диски 9 с хвостовиками 10, образующие 30 замковое устройство на нижних концах которых имеются квадраты ii с закрепленными на них, например, путем расчеканки выступами 12, имеющими форму шайб со срезанными серповидными лысками 13. Между выступами 12 и крышкой

8 размещены упругие прокладки, например пружинные шайбы 14, обеспечивающие трение при поворотах дисков 9.

На крышке 8 нанесены метки 15 для отсчета положения дисков и запирающих элементов;

Выступы дисков размещаются в пазу 7.

При закрытом затворе выступы 12 повернуты в положение, показанное на фиг.4,или любое иное положение, кроме представленного на фиг. 3, и входят в кольцевой паз, препятствуя снятию крышки 8 с обоймой 3 и 4. Для открытия затвора диск 9 поворачивают в положение Открыто", совмещая соответствующие цифры с метками 15.

Выступы 12 занимают положение по фиг. 3, крышка свободно снимается с полуобойм 3 и 4 и последние снимаются с пробки 2, освобождая ее ° Для закрытия затвора надевают полуобоймы

3 и 4 с боков на пробку 2, накрывают крышкой 8 и поворотами дисков 9 сбивают комбинацию "Открыто".

Использование пробки 2 упрощает затвор, повышая тем самым его надежность, а также расширяет его функциональные возможности, затвор применим к пробкам любых типов. Число оцифрованных дисков произвольно и ограничено лишь размерами дисков и крышки; например, в предлагаемом затворе возможно разместить шесть дисков.

Формула изобретения

Затвор горловины емкости, содержащий резьбовую пробку, охватывающую ее крышку, и замковое устройство, включающее поворотные диски с выступами, отличающийся тем, что, с целью повышения надежности работы, он снабжен размещенными между крышкой и пробкой полуобоймамн, каждая из которых имеет верхний и нижний бурты и кольцевой паз для размещения выступов дисков, а между дисками и крышкой установлены пружинные шайбы.
