Устройство для фацетирования прямоугольных листов стекла

Устройство для фацетирования прямоугольных листов стекла

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и стройматериалам, может применяться для производства зеркал. С целью расширения функциональных возможностей устройства оно дополнительно снабжено кассетами для крепления малогабаритных стекол. На нижней плите кассеты крепление осуществляют с помощью поворотных Плит, торцовых переставных упоров и радиальных переставных упоров, расположенных на поворотных плитах, и зажимных элементов . Освобождение листов стекла после обработки осуществляют нажатием руки на поворотные плиты .в зоне зажимного элемента. Собранные кассеты устанавливают на рольные опоры загрузки, с которых они поступают на непрерывно движущиеся столики и неподвижно плотно прижимаются к амортизационным накладкам с помощью вакуум-присосок. При перемещении столиков с кассетами по прямолинейной направляющей относительно шлифовальных и полировальных инструментов, установленных вдоль передней ветви средства транспортирования , производится обработка фацета на листе стекла. 4 ил. а & сл

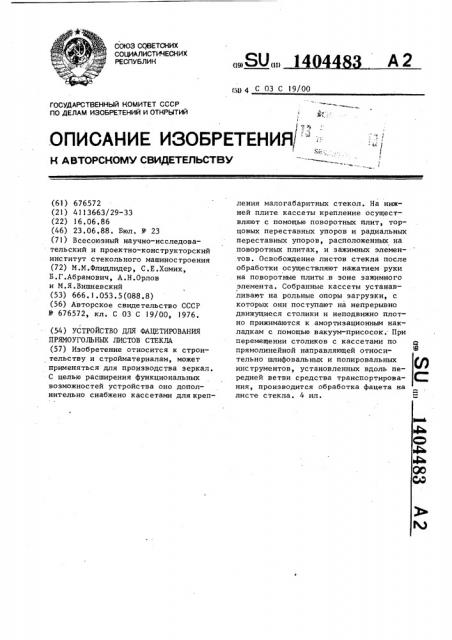

СОЮЗ СЦВЕТСНИ1(СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (l1) (у 4 С 03 С 19/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ фи

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ":

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 676572 (21) 4113663/29-33 (22) 16.06.86 (46) 23.06.88. Бюл. 11- 23 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт стекольного машиностроения (72) М.М.Флидлидер, С.Е.Хомих, Б.Г.Абрамович, А.Н.Орлов и М.Я.Вишневский (53) 666.).053.5(088.8) (56) Авторское свидетельство СССР

1(р 676572, кл. С 03 С 19/00, 1976. (54) УСТРОЙСТВО ДЛЯ ФАЦЕТИРОВАНИЯ

ПРЯМОУГОЛЬНЫХ ЛИСТОВ СТЕКЛА (57) Изобретение относится к строительству и стройматериалам, может применяться для производства зеркал.

С целью расширения функциональных возможностей устройства оно дополнительно снабжено кассетами для крепления малогабаритных стекол. На нижней плите кассеты крепление осуществляют с помощью поворотных плит, торцовых переставных упоров и радиальных переставных упоров, расположенных на поворотных плитах, и зажимных элементов. Освобождение листов стекла после обработки осуществляют нажатием руки на поворотные плиты .в зоне зажимного элемента. Собранные кассеты устанавI ливают на рольные опоры загрузки, с которых они поступают на непрерывно движущиеся столики и неподвижно плотно прижимаются к амортизационным накладкам с помощью вакуум-присосок. При перемещении столиков с кассетами по прямолинейной направляющей относительно шлифовальных и полировальных инструментов, установленных вдоль передией ветви средства траиспортирова- ( ния, производится обработка фацета на листе стекла. 4 ил.

1404483

Изобретение относится к строительству и стройматериалам, в частности к устройствам для фацетирования листового стекла, применяемого для производства зеркал на предприятиях стекольной, мебельной и других отраслей промышленности, и является усовершенствованием устройства по авт. св. Р 676572. 10

Цель изобретения — расширение функциональных возможностей устройства. На фиг.1 изображено предлагаемое устройство, вид сбоку, на фиг.2— то же, вид сверху; на фиг.3 — то же, 15 поперечный разрез; на фиг.4 — схема расположения торцовых и радиальных переставных упоров.

Устройство содержит раму 1, замкнутое в горизонтальной плоскости 20 средство 2 транспортирования, снабженное столиками 3, прямолинейные направляющие 4, выполненные с упорами

5 в их нижней части, установленные под острым углом к вертикали и доIIoJIHHTPJII»HbIM упором б, размещенным в их верхней части и взаимодействующими со столиками 3. а верхней и нижней части столиков 3 установлены амортизационные накладки 7, на которых 30 благодаря вакуум-присоскам 8 неподвижно удерживается кассета 9 для креплейия обрабатываемых стекол 10 и

11. .Кассета 9 состоит из плиты 12 с переставными торцовыми упорами 13 и центральными шарнирами 14, на которых крепятся поворотные плиты 15, снабженные переставными радиальными упорами 16 и крепежными элементами

17, выполненными, например, в виде 40 пружин. Устройство также содержит шлифовальные и полировальные инструменты 18, рольные опоры загрузки 19 и разгрузки 20.

Устройство работает следующим об- 45 разом.

Листы стекла 10 и 11 неподвижно закрепляют в кассетах 9 с помощью поворотных плит 15, торцовых переставных упоров 13, радиальных переставных упоров 16 и зажимных элементов 17.

Собранные кассеты 9 устанавливают на рольные опоры. загрузки 19, с которых они поступают на непрерывно дви55 жущиеся столики 3 и неподвижно плотно прижимаются к амортизационным накладкам 7 с помощью вакуум-присосок 8. При перемещении столиков 3 с кассетами 9 по прямолинейной направляющей 4 относительно шлифовальных и полировальных инструментов 18, установленных вдоль передней ветви средства 2 транспортирования производится обработка фацета на листе стекла 10, как показано на фиг.3

На участке рольной опоры разгрузки передней ветви средства 2 транспортирования полость вакуум-присосок

8 соединяется с атмосферой. Кассеты

9 снимают со столиков 3 и устанавливают на рольную опору 19 загрузки обратной ветви так, что при их движении относительно шлифовальных и полировальных инструментов 18, установленных вдоль обратной ветви средства

2 транспортирования, производится фацетирование листа стекла 11.

После фацетирования одной стороны листов стекла 10 и 11 кассеты 9 снимают на участке рольной опоры 20 разгрузки обратной ветви средства .2 транспортирования и извлекают листы стекол 10 и 11 из кассеты 9, для чего чажимают ручкой на поворотные плиты

15, сжимая крепежные элементы (пружины) 17 и освобождая последовательно листы стекла 10 и 11. За проход кассет 9 вдоль каждой ветви средства 2 транспортирования фацетируется одна сторона листов стекол 11 и 10. Затем последние устанавливают в кассетах 9 необработанной стороной наружу и процесс обработки производится аналогично описанному.

Усилие пружин 17 подобрано с таким расчетом, чтобы поворотные плиты

15 плотно прижимали листы стекол 10 и 11 к плите 12, не оказывая на них разрушающего действия. Необходимым и достаточным усилием является 12 кг.

После обработки листов стекол 10 и 11 оператор устанавливает их в пирамиду для готовых стекол.

Формула изобретения

Устройство для фацетирования прямоугольных листов стекла по авт.св

Ф 676572, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей устройства, оно снабжено закрепленными вакуум-присосками на столиках кассетами для крепления обрабатываемых стекол, каждая из которых выполнена иэ плиты с переставными торцовыми упорами, центФиа1

20 2 ральными шарнирами, на которых закреплены поворотные плиты с радиаль1404483 ными переставными упорами и крепежными элементами.

) 404483 g 3акуумнасосу

1404483

11 13 12
