№ 140453

Класс 20Й, Я ссср

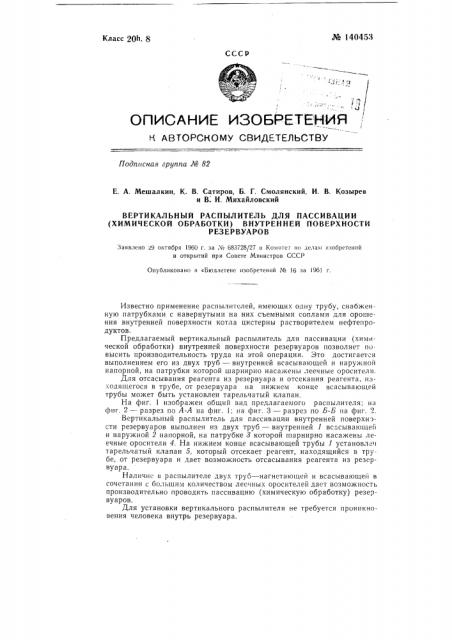

ОпиСАниЕ иЗОБРетЕниЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 82

Е. А. Мешалкин, К. В. Сатиров, Б. Г. Смоляиский, И. В. Козырев и В. И. Михайловский

ВЕРТИКАЛЬНЫЙ РАСПЫЛИТЕЛЬ ДЛЯ ПАССИВАЦИИ (ХИМИЧЕСКОЙ ОБРАБОТКИ) ВНУТРЕННЕЙ ПОВЕРХНОСТИ

РЕЗЕРВУАРОВ

Заявлено и9 октября 1960 г. за Х 683728/27 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений № 16 за 1961 г.

Известно применение распылителей, имеющих одну трубу, снабженную патрубками с навернутыми на них съемными соплами для орошения внутренней поверхности котла цистерны растворителем нефтепродуктов.

Предлагаемый вертикальный распылитель для пассивации (химической обработки) внутренней поверхности резервуаров позволяет повысить производительность труда на этой операции. Это достигается выполнением его из двух труб — внутренней всасывающей и наружной напорной, на патрубки которой шарнирно наса>кены леечные оросители.

Для отсасывания реагента из резервуара и отсекания реагента, находящегося в трубе, от резервуара на нижнем конце всасывающей трубы может быть установлен тарельчатый клапан.

На фиг. 1 изображен общий вид предлагаемого распылителя; на фиг. 2 — разрез по А-А на фиг. I: на фиг. 3 — разрез по Б-Б на фиг. о.

Вертикальный распылитель для пассивации внутренней поверхности резервуаров выполнен из двух труб — внутренней 1 всасывающей и наружной 2 напорной, на патрубке 8 которой шарнирно насажены леечные оросители 4. На нижнем конце всасывающей трубы 1 установлен тарельчатый клапан 5, который отсекает реагент, находящийся в трубе, от резервуара и дает возможность отсасывания реагента из резервуара.

Наличие в распылителе двух труб — нагнетающей и всасывающей в сочетании с большим количеством леечных оросителей дает возможность производительно проводить пассивацию (химическую обработку) резервуаров.

Для установки вертикального распылителя не требуется проникновения человека внутрь резервуара. № 140453

Вертикальный распылитель успешно прошел все испытания при пассивации большой группы аллюминиевых горизонтальных резервуаров для хранения спецпродуктов.

Предмет изобретени я фиг 3

АA

Фиа /

Эксперт-составитель описания М. Б. Нанкин

Редактор М. И. Бородина Техред T П. Курилко

Корректор В. Фомина

Объем 0,18 изд л.

Цена 4 коп.

Формат 6уМ. 70 Х 108 /,6

Тираж 500

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр. М. Черкасский пер., 2/6.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Подп. к пе. 4.Х-61 г

Зак. 9956

1. Вертикальный распылитель для пассивации (химической обработки) внутренней поверхности резервуаров, снабженный патрубками на наружной трубе, отличающийся тем, что, с целью повышения производительности труда, он выполнен из двух труб — внутренней всасывающей и наружной напорной, на патрубки которой насажены шарнирно леечные оросители.

2. Распылитель по п. 1, отличающийся тем, что, с целью огсасывания реагента из резервуара и отсекания реагента, находящегося в трубе, от резервуара, на нижнем конце всасывающей трубы установлен тарельчатый клапан.
