Реферат



Класс 2®, 8

8а 35 № 140455 (ССР

1 ю

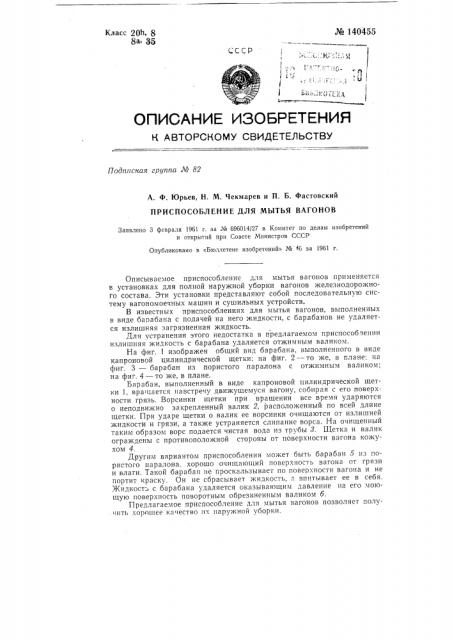

OllHCAHI4E I43OEiPETEHI4R

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 82

А. Ф. Юрьев, H. М. Чекмарев и П. Б. Фастовский

ПРИСПОСОБЛЕНИЕ ДЛЯ МЪ|ТЪЯ ВАГОНОВ

Заявлено 3 февраля 1961 r. за № 696014/27 в Комитет по делам изобретений и открытий прн Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 6 за 1961 r.

Описываемое приспособление для мытья вагонов применяется в установках для полной наружной уборки вагонов железнодорожного состава. Эти установки представляют собой последовательную систему вагономоечных машин и сушильных устройств.

В известных приспособлениях для мытья вагонов, выполненных в виде барабана с подачей на него жидкости, с барабанов не удаляется излишняя загрязненная жидкость.

Для устранения этого недостатка в предлагаемом приспособпении излишняя жидкость с барабана удаляется отжимным валиком.

На фиг. 1 изображен общий вид барабана, выполненного в виде капроновой цилиндрической щетки; на фиг. 2 — то же, в плане; на фиг. 3 — барабан из пористого паралона с отжимным валиком; на фиг, 4 — то же, в плане.

Барабан, выполненный в виде капроновой цилиндрической щетки 1, вра цается навстречу движущемуся вагону, собирая с его поверхности грязь. Ворсинки щетки при вращении все время ударяются о неподвижно закрепленный валик 2, расположенный по всей длине щетки. При ударе щетки о валик ее ворсинки очищаются от излишней жидкости и грязи, а также устраняется слипание ворса. На очищенный таким образом ворс подается чистая вода из трубы 8. Шетка и валик ограждены с противоположной стороны от поверхности вагона кожухом 4.

Другим вариантом приспособления может быть барабан 5 из пористого паралона, хорошо очищающий поверхность вагона от грязи и влаги. Такой барабан не проскальзывает по поверхности вагона и не портит краску. Он не сбрасывает жидкость, ", впитывает ее в себя. ,>Кидкост с барабана удаляется оказывающим давление на его моющую поверхность поворотным обрезиненным валиком б.

Предлагаемое приспособление для мытья вагонов позволяет получить хорошее качество их наружной уборки. № 140455

Московский ордена Ленина Метрополитен им. В. И. Ленина признал данное предложение нужным и полезным.

Предмет изобретения

Приспособление для мытья вагонов, выполненное в виде моющего барабана с подачей на него жидкости, о т л и ч а ю щ е е с я тем, что, с целью очистки моющих щеток OT излишней жидкости, оно снабжено отжимным валиком.

Фиг. 3 (пиг. I

Движение рагова

Cue 2
