Опорно-поворотный круг

Опорно-поворотный круг

Иллюстрации

Показать все

Реферат



Изобретение относится к механизмам поворота платформ землеройных и грузоподъемных машин, а именно к опорно-поворотным кругам. Цель упрощение конструкции. Опорно-поворотный круг включает верхний и HIVK- ний рельсовые круги 1,2с опорными поверхностями 3, имеющими ячейки, в которых расположены опорные элементы в виде вкладышей 5. В поперечном сечении ячейки и вкладьппи 5 образуют сегменты. В ячейках вкладыши 5 размещены с возможностью взаимодействия плоскими поверхностями, которые могут иметь полимерные покрытия или прокладки 7. Работа опорно-поворотного круга осуществляется известным способом. Наличие вкладьш1ей 5 обеспечивает более равно-мерную передачу нагрузок при упругих деформациях опорной рамы и поворотной платформы экскаватора. 3 з.п. ф-лы, 6 ил. @

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИX

РЕСПУБЛИН (gg g Е 02 F 9/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н двтоасноьм саидетяльствм

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4013397/29-03 (22) 14. 10. 85 (46) 23.06.88. Бюл. И 23 (71) Московский инженерно-строительный институт им. В.В.Куйбьппева и

Кемеровское производственное объединение по добыче угля "Кемеровоуголь" (72) А.А.Демин, В.Ю.Кузьмина, И.П.Кузнецов и Е,И.Старостин (53) 621. 879 (088. 8) .(56) Авторское свидетельство СССР

У 676699, кл. E 02 F 9/12, 1977.

Авторское свидетельство СССР

У 332181, кл. Е 02 F 9/12, 1970, (54) ОПОРНО-ПОВОРОТНЫЙ КРУГ (57) Изобретение относится к механизмам поворота платформ землеройных и грузоподъемных машин, а именно к опорно-поворотным кругам. Цель—.80„„1404600 А 1 упрощение конструкции. Опорно-поворотный круг включает верхний и нижний рельсовые круги 1, 2 с опорными поверхностями 3, имеющими ячейки, в которых расположень(опорные элементы в виде вкладышей 5. В поперечном сечении ячейки и вкладьппи 5 образуют сегменты. В ячейках вкладьппи

5 размещены с возможностью взаимодействия плоскими поверхностями, которые могут иметь полимерные покрытия или прокладки 7. Работа опорно-поворотного круга осуществляется известным способом. Наличие вкладьппей 5 обеспечивает более равномерную передачу нагрузок при упругих, деформациях опорной рамы и поворотной платформы экскнватсра. 3 з.п. ф-, 6 ил.

1404600

Изобретение относится к механизмам поворота платформ землеройных и грузоподъемных машин, а более конкретно к опорно-поворотным кругам.

Цель изобретения — упрощение конс трукции.

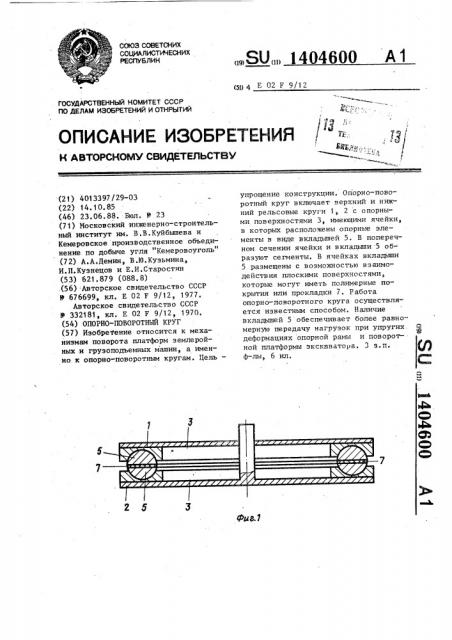

На фиг. 1 — 3 изображены варианты опорно-поворотного круга; на фиг. 4расположение вкладышей в ячейках 10 рельсового круга; на фиг. 5 — вкладьпп; на фиг. 6 — схема работы опорно-поворотного круга под нагрузкой.

Опорно-пов оро тный к ру г со стоит из верхнего 1 и нижнего 2 рельсовых 15 кругов с опорными поверхностями.

Опорные повсрхности 3 рельсовых кругов 1 и 2 имеют ячейки 4, в которых расположены опорные элементы, выполненные в виде вкладьппей 5. В попереч-20 ном сечении ячейки 4 и вкладьппи 5 образуют сегменты. Вкладьппи 5 в ячейках 4 расположены с возможностью вза имодействия плоскими поверхностями

6, которые могут иметь полимерные покрытия или прокладки 7. Поверхность рельсового круга 1 или 2 может иметь ячейки 8 и вкладьппи 9 прямоугольного сечения. Вкладьнпи 9 могут быть выполнены из полимерного материала с малым30 коэффициентом трения.

Ячейки 4 и 8 разделены упорами 10.

Для обеспечения смазки поверхностей трения вкладьппи 5 имеют канавки

1 1 ° 35

Работа опорно-поворотного круга аналогична работе опорно-поворотного круга традиционной конструкции.

Наличие вкладьппей 5 обеспечивает более равномерную передачу нагрузок при упругих деформациях опорной рамы и поворотной платформы экскаватора.

Формула изобретения

1. Опорно-поворотный круг, включающий верхний и нижний рельсовые круги с опорными поверхностями и расположенные между ними опорные элементы, о тличающийся тем, что, с целью упрощения конструкции, опорные поверхности верхнего и нижнего рельсовых кругов имеют ячейки, а опорные элементы выполнены в виде расположенных в ячейках вкладышей, причем вкладыши расположены с возможностью взаимодействия друг с другом своими плоскими поверхностями.

2. Круг по п.1, о т л и ч а ю— шийся тем, что ячейки и вкладьппи в поперечном сечении образуют сегменты.

3. Круг по п.1, о т л и ч а юшийся тем, что ячейки и вкладьппи нижнего рельсового круга в поперечном сечении выполнены прямоугольной формы.

4. Круг по п.1 о т л и ч а юшийся тем, что ячейки и вкладыши верхнего рельсового круга в поперечном сечении выполнены прямоугольной формы.

1404600
