Устройство для извлечения лидера из грунта

Устройство для извлечения лидера из грунта

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и касается фундаментов из буронабивных свай, возводимых способом пробивки скважин в грунте при помощи забивного инструмента , и м.б. использовано для извлечения из грунта обсадных труб. Цель - расширение технологических возможностей за счет обеспечения извлечения лидера с любой глубины. Устр-во включает опорную плиту 1, основание 2 с центральным отверстием , двухконсольные балки 3 с роликами 4 и 5, установленные шарнирно на основании 2, и полиспастную систему 10. В верхней части основание 2 выполнено разрезным по оси центрального отверстия из двух половин, шарнирно соединенных в нижней части осью 9. В верхней части основания 2 шарнирно закреплена пара захватов 7. При извлечении лидера из скважины захваты 7 поворачиваются в сторону лидера и за кольцо полиспаста 10 лидер поднимают. Балки 3, поворачиваясь роликами 4 и 5, взаимодействуют с плитой 1 и поднимают концы основания 2. Последнее прогибается и сближает между собой захваты 7. После этого дальнейший прогиб основания 2 прекраш,ается и начинается подъем основания 2 вместе с лидером.1 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 511 4 Е 21 В 7/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

--ф»

ОПИСАНИЕ ИЗОБРЕТЕНИЙЗ,-" „/

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3843190/22-03 (22) 22.01.85 (46) 23.06.88. Бюл. № 23 (75) И. Ф. Хорсов (53) 624. 191.22 (088.8) (56) Косоруков И. И. Свайные работы.— М.:

Высшая школа, 1974, с. 107 — 108.

Авторское свидетельство СССР № 669016, кл. Е 21 В 7/24, 1978. (54) УСТРОЛСТВО ДЛЯ ИЗВЛЕЧЕНИЯ

ЛИДЕРА ИЗ ГРУНТА (57) Изобретение относится к строительству и касается фундаментов из буронабивных свай, возводимых способом пробивки скважин в грунте при помощи забивного инструмента, и м.б. использовано для извлечения из грунта обсадных труб. Цель — расширение технологических возможностей за счет обеспечения извлечения лидера с лю„„SU„„1404627 А 1 бой глубины. Устр-во включает опорную плиту 1, основание 2 с центральным отверстием, двухконсольные балки 3 с роликами

4 и 5, установленные шарнирно на основании 2, и полиспастную систему 10. В верхней части основание 2 выполнено разрезным по оси центрального отверстия из двух половин, шарнирно соединенных в нижней части осью 9. В верхней части основания 2 шарнирно закреплена пара захватов 7. При извлечении лидера из скважины захваты 7 поворачиваются в сторону лидера и за кольцо полиспаста 10 лидер подним ают. Балки 3, поворачиваясь роликами 4 и 5, взаимодействуют с плитой 1 и поднимают концы основания 2. Последнее прогибается и сближает между собой захваты 7. После этого дальнейший прогиб основания 2 прекращается и начинается подъем основания 2 вместе с лидером. 1 ил.!

404627

Формула изобретения

Составитель Л. Черепенкина

Редактор О. Юрковецкая Техред И. Верес Корректор М. Пожо

Заказ 3067/32 Тираж 531 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! (3035, Москва, УК вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству, касается фундаментов из буронабивных свай, возводимых способом пробивки скважин в грунте при помощи забивного инструмента, и может быть использовано для извлечения из грунта обсадных труб.

Целью изобретения является расширение технологических возможностей за счет обеспечения извлечения лидера с любой глубины.

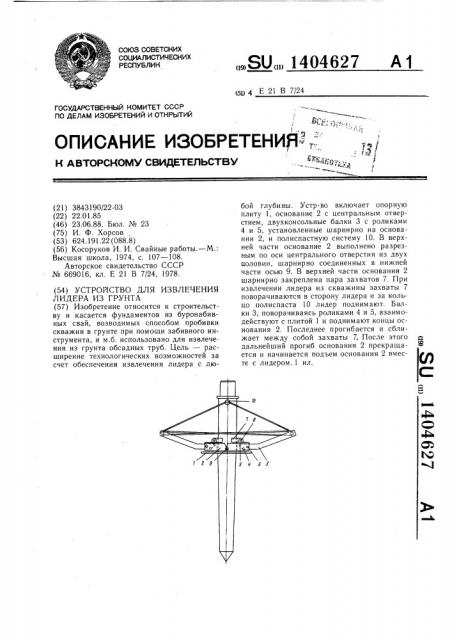

На чертеже изображено предлагаемое 10 устройство, вид по оси лидера.

Устройство включает опорную плиту 1, основание 2 с центральным отверстием под лидер, двухконсольные балки 3 с роликами

4 и 5, взаимодействующие с опорной плитой 1 и установленные шарнирно в осях 6 на основании 2.

Устройство снабжено парой захватов 7, шарнирно закрепленных осями 8 в верхней части основания 2, которое йыполнено разрезным по оси центрального отверстия из 2О двух частей, шарнирно соединенных в нижней части осью 9. Устройство имеет полиспастную систему 10.

Устройство работает следующим образом. 25

На месте будущей скважины устанавливают опорную плиту 1 и укладывают основание 2 так, чтобы отверстия основания

2 и плиты 1 совместились, при этом захваты

7 откидывают в стороны. В центр отверстия

2 в основании 2 устанавливают острие погружаемого лидера и производят забивку его до нужной глубины.

После этого лидер извлекают из скважины следующим образом. Захваты 7 поворачиваются в сторону лидера, а за кольцо полиспаста 10 производят подъем лидера.

Балки 3, поворачиваясь роликами 4 и 5, взаимодействуют с опорной плитой 1 и поднимают концы основания 2,которое при этом прогибается и сближает между собой захваты 7. После этого дальнейший прогиб основания 2 прекращается и начинается подъем основания 2 вместе с лидером.

Устройство для извлечения лидера из грунта, включающее опорную плиту и основание с центральным отверстием, двухконсольные балки с роликами, расположенными с возможностью взаимодействия с опорной плитой, установленные шарнирно на основании, и полиспастную систему, отличающееся тем, что, с целью расширения технологических возможностей за счет обеспечения извлечения лидера с любой глубины, оно снабжено захватами, шарнирно закрепленными в верхней части основания, которое заполнено разрезным по оси центрального отверстия из двух половин, шарнирно соединенных нижними частями.
