Устройство для направленного передвижения секции крепи

Устройство для направленного передвижения секции крепи

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для крепления очистных забоев. Цель - повышение эффективности работы устр-ва на наклонных пластах с твердой почвой. Устрво для направленного передвижения секций крепи включает клиновидную направляющую , соединенную посредством продольных пазов с цапфами гидродомкрата 3 передвижения , и двуплечий рычаг 5 с ведомым 6 и ведущим 7 плечами, при помощи эксцентрика 8 и неподвижной оси 9 щарнирно .соединенный с клиновидной направляющей. При передвижении секции крепи цилиндр гидродомкрата 3 передвижения перемещается в сторону завала, выбирая цапфами величину продольных пазов клиновидной направляющей , воздействуя цапфами на тупиковый паз 10 ведущего плеча 7. Внедряясь в почву при помощи эксцентрика 8 и нижней поверхности рычага, имеющей форму спиральной гребенки, ведомое плечо 6 предупреждает смещение клиновидной лыжи при воздействии на нее силы от основания передвигаемой секции крепи. При передвижке конвейера двуплечий рычаг 5 выводится из контакта с почвой, обеспечивая свободу перемещения клиновидной направляющей конвейера. 5 ил. сл

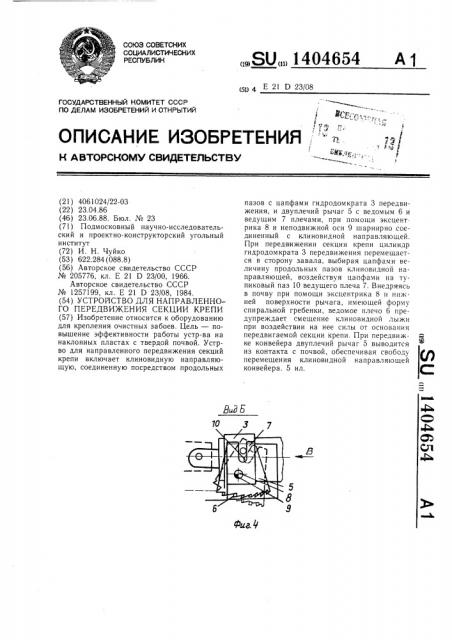

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (511 4 Е 21 D 23/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Ьгъ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ: ". у

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

70 3 (21) 4061024/22-03 (22) 23.04.86 (46) 23.06.88. Бюл. № 23 (71) Подмосковный научно-исследовательский и проектно-конструкторский угольный институт (72) И. Н. Чуйко (53) 622.284 (088.8) (56) Авторское свидетельство СССР № 205776, кл. E 21 D 23/00, 1966.

Авторское свидетельство СССР № 1257199, кл. Е 21 D 23/08, 1984. (54) УСТРОИСТВО ДЛЯ НАПРАВЛЕННОГО ПЕРЕДВИЖЕНИЯ СЕКЦИИ КРЕПИ (57) Изобретение относится к оборудованию для крепления очистных забоев. Цель — повышение эффективности работы устр-ва на наклонных пластах с твердой почвой. Устрво для направленного передвижения секций крепи включает клиновидную направляющую, соединенную посредством продольных

ÄÄSUÄÄ 1404654 A 1 пазов с цапфами гидродомкрата 3 передвижения, и двуплечий рычаг 5 с ведомым 6 и ведущим 7 плечами, при помощи эксцент рика 8 и неподвижной оси 9 шарнирно соединенный с клиновидной направляющей.

При передвижении секции крепи цилиндр гидродомкрата 3 передвижения перемещается в сторону завала, выбирая цапфами величину продольных пазов клиновидной направляющей, воздействуя цапфами на тупиковый паз 10 ведущего плеча 7. Внедряясь в почву при помощи эксцентрика 8 и нижней поверхности рычага, имеющей форму спиральной гребенки, ведомое плечо 6 предупреждает смещение клиновидной лыжи при воздействии на нее силы от основания передвигаемой секции крепи. При передвижке конвейера двуплечий рычаг 5 выводится из контакта с почвой, обеспечивая свободу перемещения клиновидной направляющей конвейера. 5 ил.

1404654 I

Изобретение относится к горной промышленности и может быть использовано в меха низи рова нных крепях угольных очистных забоев.

Целью изобретения является повышение эффективности работы устройства на на. клонных пластах с твердой почвой.

На фиг. 1 изображена конструктивная связь секции крепи со ставом конвейера через клиновидную направляющую, вид сбоку; на фиг. 2 — разрез А — А на фиг. I; на фиг. 3 — узел 1 на фиг. 2; на фиг. 4— вид Б на фиг. 3; на фиг. 5 — вид В на фиг. 4.

Устройство для направленного передвижения секции крепи содержит клиновидную направляющую I, соединенную посредством продольных пазов 2 заданной длины с цапфами гидродомкрата 3 передвижения.

От возможного вертикального перемещения цапф гидродомкрата 3 передвижения цапфы ограничиваются пальцем 4. Двуплечий рычаг 5 с ведомым 6 и ведущим 7 плечами при помощи эксцентрика 8 и неподвижной оси 9 шарнирно соединен с клиновидной направляющей, при этом рычаг 5 выполнен с тупиковым пазом 10 для цапф гидродомкрата 3 передвижения, а нижняя поверхность днуплечего рычага выполнена в виде спиральной гребенки.

Устройство работает следующим образом.

Для передвижения секции крепи рабочая жидкость подается в поршневую полость гидродомкрата 3 передвижения, а штоковая полость соединена со сливом. При этом цилиндр гидродомкрата перемещается в сторону завала, выбирая цапфами величину продольных пазов 2 клиновидной направляющей 1, воздействуя цапфами на тупиковый паз 10 ведущего плеча 7 двуплечего рычага 5, поворачивая вокруг эксцентрика 8, внедряя в почву ведомое плечо 6, которое внедряется при помощи эксцентрика

8 и нижней поверхности рычага, имеющей форму спиральной гребенки, предупреждая смещение клиновидной лыжи при воздействии на нее силы от основания передвигаемой секции крепи.

При передвижке конвейера двуплечий рычаг 5 посредством цапф гидродомкрата 3

10 передвижения выводится из контакта с почвой пласта, обеспечивая свободу перемещения клиновидной направляющей 1 конвейера, заданного основанием распертой секции крепи.

При работе на наклонных пластах с твердыми почвами изобретение позволяет предотвратить случаи деформации клиновидных направляющих в местах их соединения со ставом конвейера, обеспечивая при этом повышение устойчивости секции крепи в на20 правлении ее движения.

Формула изобретения

Устройство для направленного передвижения секции крепи, включающее шарнирно соединенную с конвейером клиновидную направляющую, шарнирно связанную с гидродомкратами передвижения, и двуплечий рычаг, одно плечо которого шарнирно связано с цапфами гидродомкрата, а другое—

30 с помощью оси с направляющей, отличающееся тем, что, с целью повышения эффективности работы устройства на наклонных пластах с твердой почвой, двуплечий рычаг снабжен эксцентриком, установленным с возможностью взаимодействия с осью направляющей, при этом нижняя поверхность двуплечего рычага выполнена в виде спиральной гребенки.

l 4П4(»,:

А-А

Фиг. Я
