Способ прокладки подземного трубопровода

Способ прокладки подземного трубопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и может быть использовано , в частности, при сооружении . подземных трубопроводов. Цель изобретения - повышение эффективности балластировки трубопровода за счет более полного использования веса грунта. Способ прокладки подземного трубопровода , заключающийся в отрьшке траншеи, укладке трубопровода и его балластировке путем обратной засыпки траншеи с созданием насыпного валика . Уложенный в траншек) трубопровод частично засыпают грунтом. Эту засыпку и стенки траншеи на оставшуюся высоту перекрьшают гибким полотнищем с образованием карманов и засыпают грунтом. Края гибкого полотнища стягивают и соединяют между собой посредством замка. Частичная засыпка - трубопровода может быть произведена на высоту, равную половине диаметра трубопровода. 1 з.п. ф-лы. 1 ил. i СЛ

Взамен ранее изданного

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.ЯО„„ИО47З7 (51)4 F 16 L 1/02

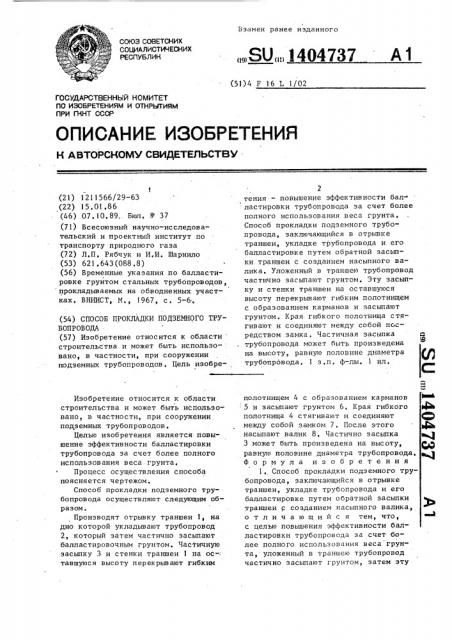

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 1211566/29-63 (22) 15.01.86 (46) 07.10.89.. Бюл, 11 37 (71) Всесоюзный научно-исследовательский и проектный институт по транспорту природного газа (72) Л.П, Рябчук и И,И. Шарнило (53) 621 .643(088,8) (56) Временные указания по балластировке грунтом стальных трубопроводов, прокладываемых на обводненных участках, ВНИИСТ, M., 1967, с. 5 6. (54) СПОСОБ ПРОКЛАДКИ ПОДЗЕМНОГО ТРУБОПРОВОДА (57) Изобретение относится к области строительства и может быть использовано, в частности, при сооружении подземных трубопроводов. Цель изобреИзобретение относится к области строительства и может быть использовано, в частности, при сооружении подземных трубопроводов.

Целью изобретения является повышение эффективности балластировки трубопровода за счет более полного использования веса грунта, Процесс осуществления способа поясняется чертежом.

Способ прокладки подземного трубопровода осуществляют следующим образом.

Производят отрывку траншеи 1, на дно которой укладывают трубопровод

2, который затем частично засыпают балластировочным грунтом. Частичную засыпку 3 и стенки траншеи 1 на ос-: тавшуюся высоту перекрывают гибким

2 тения — повышение эффективности бал ластировки трубопровода за счет более полного использования веса грунта.

Способ прокладки подземного трубопровода, заключающийся в отрывке траншеи, укладке трубопровода и его балластировке путем обратной засыпки траншеи с созданием насыпного валика. Уложенный в траншею трубопровод частично засыпают грунтом. Эту засыпку и стенки траншеи на оставшуюся высоту перекрывают гибким полотнищем с образованием карманов и засыпают грунтом. Края гибкого полотнища стягивают и соединяют между собой пссредством замка, Частичная засыпка трубопровода может быть произведена на высоту, равную половине диаметра трубопровода, 1 з,п ° ф-лы. 1 ил. полотнищем 4 с образованием карманов 5 и засыпают грунтом 6, Края гибкого lagh полотнища 4 стягивают и соединяют (1 между собой замком 7. После этого ф насыпают валик 8. Частично засыпка а 1

3 может быть произведена на высоту, ф равную половине диаметра трубопровода, Ф о р м у л а и з обретения

1. Способ прокладки подземного трубопровода, заключающийся в отрывке траншеи, укладке трубопровода и его балластировке путем обратной засыпки а траншеи с созданием насыпного валика, отличающийся тем, что, с целью повышения эффективности балластировки трубопровода за счет более полного использования веса грунта, уложенный в траншею трубопровод частично засыпают грунтом, затем эту

1404737

Составитель В. Орлов

Техред А.Кравчук

Корректор Л.Патай

Редактор Е, Рейн

Заказ 6809 Тираж 721 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д.. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 засыпку и стенки траншеи на оставшуюся высоту перекрывают гибким полотнищем с образованием карманов и засыпают грунтом, края гибкого полотнища стягивают и соединяют между собой посредством замка.

2, Способ прокладки подземного трубопровода по п. 1, о т л и ч а— ю шийся тем, что частичную засыпку трубопровода производят на высоту, равную половине диаметра трубопровода.
