Установка приточной вентиляции для крановых кабин в вентилируемых помещениях

Установка приточной вентиляции для крановых кабин в вентилируемых помещениях

Иллюстрации

Показать все

Реферат



Изобретение относится к промьшленной вентиляции и может быть использовано в кузнечных, литейных и других цехах промышленных предприятий . Цель изобретения - повышение долговечности установки приточной вентиляции. Сущность устройства заключается в выполнении приемного воздуховода охватывающим раздаточный по всему периметру с образованием зазора между ними, причем раздаточньй воздуховод вьшолнен в виде воздухопроницаемого рукава, закрепленного на опорных кольцах. 1 з.п. ф-лы, 3 ил.

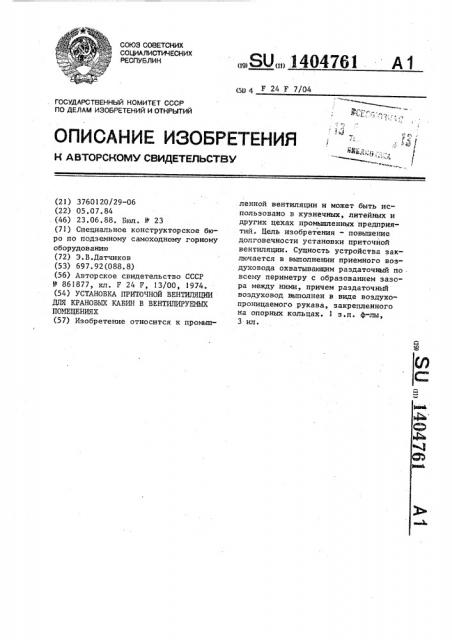

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg g F 24 F 7/04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3760120/29-06 (22) 05.07.84 (46) 23 ° 06.88. Бюл. 9 23 (71) Специальное конструкторское бюро по подземному самоходному горному оборудованию (72) Э.В.Датчиков (53) 697.92(088.8) (56) Авторское свидетельство СССР

В 861877, кл, F 24 F, 13/00, 1974. (54) УСТАНОВКА ПРИТОЧНОЙ ВЕНТИЛЯЦИИ

ДЛЯ КРАНОВЫХ КАБИН В ВЕНТИЛИРУЕИЫХ

ПОМЕЩЕНИЯХ (57) Изобретение относится к промьпп„„SU ÄÄ 1404761 ленной вентиляции и может быть использовано в кузнечных, литейных и других цехах промышленных предприятий. Цель изобретения — повышение долговечности установки приточной вентиляции. Сущность устройства заключается в выполнении приемного воздуховода охватывающим раздаточный по всему периметру с образованием зазора между ними, причем раздаточный воздуховод выполнен в виде воздухопроницаемого рукава, закрепленного на опорных кольцах. 1 з.п. @-лы, 3 ил.

1404761

Изобретение относится к промьппленной вентиляции и,в частности, к установкам приточной вентиляции для крановых кабин в вентилируемых помеще5 ниях и может быть использовано в кузнечных, литейных и других цехах промышленных предприятий.

Цель изобретения — повышение долговечности установки приточной венти- 19 ляции.

На фиг.1 представлена установка, вид спереди; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — узел Х на фиг.1.

Установка приточной вентиляции, для крановых кабин содержит приемный воздуховод 1, охватывающий с зазором раздаточный воздуховод 2 и соединенный с крановой кабиной 3. Раздаточ- 20 ный воздуховод 2 выполнен в виде воздухопроницаемого рукава, закрепленно"о на каркасообразующих кольцах 4, соединенных жесткими элементами 5 со втулками 6, через внутреннюю. полость которых протянут несущий трос 7, закрепленный по торцам воздуховода с возможностью натяжения. В боковой части приемного воздуховода 1 на входе в кабину 3 установлены направляющие 8, выполненные поворотными. Подача воздуха в раздаточный воздуховод

2 осуществляется с помощью вентиляторов 9.

Установка работает следующим образом.

Под действием вентиляторов 9 ат" мосферный воздух выходит через проницаемую ткань раздаточного воздуховода 2 по всей его длине. Часть воздуха при этом поступает через приемный воздуховод 1 и направляющие 8 в крановую- кабину 3, другая часть воздуха подается в производственное помещение.

Формула изобретения

1. Установка приточной вентиляции для крановых кабин в вентилируемых помещениях, содержащая раздаточный и приемный воздуховоды, причем последний соединен с крановой кабиной, отличающаяся тем, что, с целью повышения долговечности установки, приемный воздуховод выполнен охватывающим раздаточный воздуховод с зазором.

2. Установка по п.1, о т л и— ч а ю щ а я с я тем, что раздаточный воздуховод выполнен в виде воздухопроницаемого рукава, закрепленного на опорных кольцах, опирающихся на несущий трос.

1404761
