Реферат



Изобретение относится к элементам нагревательных печей прокатного и кузнечного производства и может быть использовано в металлургической и других отраслях промьшленности. Цель - увеличение надежности устройства . В устройстве для испарительного охлаждения печи с шагающими балками, содержащем питательные трубопроводы, охлаждаемые элементы подвижных k неподвижных балок печи, соединенные трубопроводами с теплообменником и барабаны-сепараторы, подключенные к потребителям пара различного давления , питательные трубопроводы соединены с теплообменником подвижных балок . Соединение питательных трубопроводов с теплообменником обеспечивает охлаждение их независимо от режимов работы печи и потребностей потребителей в теплой воде или паре, 1 ил. с б W

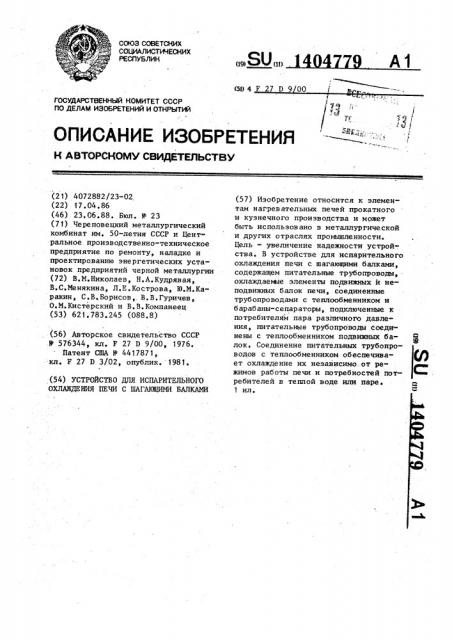

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (59 4 Р 27 D 9 00 с" в

), ) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTGPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4072882/23-02 (22) 17.04.86 (46) 23.06.88. Бюл. Ы- 23 (7.1) Череповецкий металлургический комбинат им. 50-летия СССР и Центральное производственно-техническое предприятие по ремонту, наладке и проектированию энергетических установок предприятий черной металлургии (72) В.М.Николаев, Н.А.Кудрявая, В.С.Менякина, Л.Е.Кострова, Ю.М.Каракин, С.В,Борисов,. В.B.Ãóðè÷åâ, О.М.Кистерский и В.В.Компанеец (53) 621.783.245 (088.8) (56) Авторское свидетельство СССР

Ф 576344, кл. F 27 D 9/00, 1976.

Патент США 9 4417871, кл. Р 27 D 3/02, опублик. 1981, (54) УСТРОЙСТВО ДЛЯ ИСПАРИТЕЛЬНОГО

ОХЛАЖДЕНИЯ ПЕЧИ С ШАГАЮЩИМИ БАЛКАМИ (57) Изобретение относится к элементам нагревательных печей прокатного и кузнечного производства и может быть использовано в металлургической и других отраслях промышленности.

Цель — увеличение надежности устрой-. ства. В устройстве для испарительного охлаждения печи с шагающими балками, содержащем питательные трубопроводы,охлаждаеиае элементы подвижных и неподвижных балок печи, соединенные трубопроводами с теплообменником и барабаны-сепараторы, подключенные к потребителям пара различного давления, питательные трубопроводы соединены с теплообменником подвижных балок. Соединение питательных трубопроводов с теплообменником обеспечивает охлаждение их независимо. от режимов работы печи и потребностей потребителей в теплой воде или наре.

1 ил.

14047 79

Изобретение относится к элементам нагревательных печей прокатного и кузнечного производства и может быть использовано в металлургической и других отраслях промышленности.

Цель изобретения — увеличение надежности устройства.

На чертеже изображено предлагаемое устройство. 10

Устройство для испарительного охлаждения печи с шагающими балками содержит теплообменник 1, систему трубопроводов 2-5 подвода-отвода воды к охлаждаемым подвижным б.и неподвижным 7 балкам, систему 8 сепарации и систему 9 подачи пара к потребителям 10 и 11. теплообменник 1 установлен на трубопроводе 2 подвода воды к подвижным балкам 6 и сообщен с трубопроводом

12 подачи питательной воды в систему 8 сепарации, Система 8 сепарации пароводяной смеси выполнена в виде отдельных автономных сепараторов 13 и 14 для переработки подводимой от подвижных 6 и неподвижных 7 балок пароводяной смеси.

Сепараторы 13 и 14 соединены с автономными потребителями 10 и 11 пара, например пар давления 5-7 кгс/см используется на технические нужды прокатных цехов, а давлением 1830 кгс/см для привода турбины.

Предлагаемое устройство для испарительного охлаждения печи с шагающими балками работает следующим образом.

Питательная вода, например, после деаэратора 15 по питательному трубопроводу 12 поступает в теплообменник

1 и охлаждает воду, поступающую по трубопроводу 2 из барабана-сепаратора 13 в подвижные балки 6. Питательо ная вода, нагреваясь до 120 С, направляется по трубопроводам 16 и 17 в барабаны-сепараторы 13 и 14.

Подогретая в подвижных и неподвижных балках пароводяная смесь с температурой 220-230 С направляется в автономные барабаны-сепараторы 13 и 14 по трубопроводам 3 и 5 для разделения на пар и воду.

Отделенный пар из барабана-сепаратора 13 направляется по трубопроводам 9 к потребителям 10 для использования низкопотенциального пара давления 5-7 кгс/см, а из барабана-сепаратора 14 к потребителям 11 для с использования высокопотенциального пара давлением 18-40 кгс/см .

Выполнение в предлагаемом устройстве системы сепарации пароводяной смеси, отводимой из охлаждаемых балок печи, в виде отдельных автономных сепараторов, а также соединение питательных трубопроводов с теппообменниками подвижных балок печи позволяет увеличить надежность работы подвижных балок и степень использования утилизированного тепла, подводимого и отводимого от подвижных и неподвижных балок печи в виде пароводяной смеси, уменьшить выпадение солей и прогар балок.

Формула и з о б р е т е н и я

Устройство для испарительного охлаждения печи с шагающими балками, содержащее питательные трубопроводы, охлаждаемые элементы подвижных и неподвижных балок, соединенные трубопроводами с теплообменником, барабаны-сепараторы, подключенные к потребителям пара различного давления, отличающее с я тем, что, с целью повышения надежности, питательные трубопроводы соединены с теплообменником подвижных балок, а теплообменник размещен на трубопроводе подвода воды от барабана-сепаратора к подвижным балкам.
