Устройство для измерения температуры вращающихся тел

Устройство для измерения температуры вращающихся тел

Иллюстрации

Показать все

Реферат



Изобретение относится к термометрии и позволяет упростить устр-во и повысить точность измерения т-ры. На термочувствительном элементе 3 размеплена золотниковая гайка 5 с уплотнительными кольцами 6 и 7. Напрессованная па конце элемента 3 вту.; ка 4 из высокотеплопроводного матерпал; . выполнена в виде двухступенчатого кругового цилиндра, продольные отверстия а которого сооби1аются с круговой разгрузочной полостью б. Продольным нереме1пе1Н1ем гайки 5 создают заданное давление в полости б и отверстиях а. Приведено соотнон1ение, в соответствии с которым выбраны диаметры втулки 4. 1 ил. Г1 (О NP О 4 00 4: С5

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (58 4 G О! К 13/08

3Q 4-,п, ОПИСАНИЕ ИЗОБРЕТЕНИЯ " Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ "! -.чъ„

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTVIA (21) 4149549/24-10 (22) 20. 11.86 (46) 23.06.88. Бюл. № 23 (71) З,непропетровский металлургический институт им. Л. И. Брежнева (72) А. В. Гордиенко, С. М. Куцеволов, Н. Г. Селегей, С. В. !Охименко и Н. B. Марцынчик (53) 536.532 (088.8) (56) Авторское свидетельство СССР № !065698, кл. G OI К 13/08, 1982.

Авторское свидетельство СССР

¹ 1099112, кл. С 01 К 13/08, 1983.

„„SU„„1404846 А 1 (54) УСТРОПСТВО !ЛЯ ИЗМЕРЕН! 151

ТЕМПЕРАТУРЫ ВРА1ЦАЮ1ЦИ СЯ ТЕ;1 (57) Изобретение относится к тсрмометрип и позволяет упростить устр-во и повысить то ность измерения т-ры. На термочувствительном элементе 3 размещена золотниковая гайка 5 с уплотпительнbD è кольцами 6 и 7.

Напрессованная на конце элемента 3 вту,:ка 4 i!3 !!hi OKOTE ll. ioi! I!0 0;) IIOI O .!! H I t ðè «. i

1404846

Формула изобретения

Составитель Л. Балянина

Редактор Г. Волкова Техред И. Верес Корректор М. Шароши

Заказ 3092/43 Тираж 607 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к термометрии и предназначено для измерения температуры вращающихся тел.

Целью изобретения является упрощение конструкции и повышение точности измерения температуры вращающихся тел.

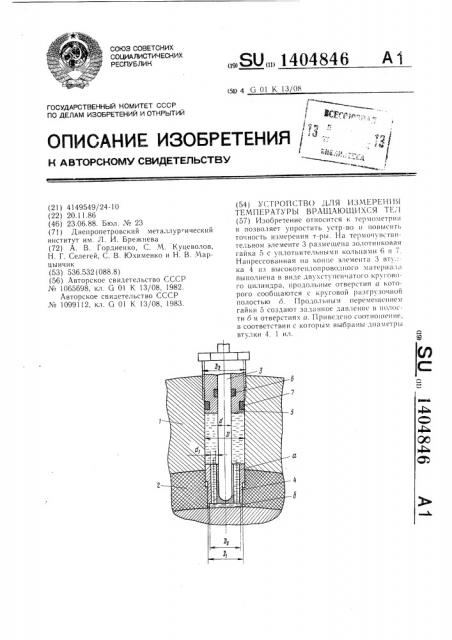

На чертеже показано предлагаемое устройство для измерения температуры вращающихся тел.

Устройство монтируется в сквозном отверстии, выполненном в крышке 1 и вкладыше 2 подшипника, и состоит из бесконтактного термочувствительного элемента 8 с закрепленной на его концевой части втулкой 4 из теплопроводного материала, имеющей вид ступенчатого кругового цилиндра с продольными отверстиями а, выходящими в круговую открытую разгрузочную полость о.

На термочувствительном элементе 3 установлена золотниковая гайка 5 со смонтированными на ней уплотнительными кольцами 6 и 7.

Устройство работает следующим образом.

Перед монтажом устройства втулка 4 притирается рабочим торцом к вращающемуся телу (валу). После установки устройства в сквозное отверстие, выполненное в корпусе 1 и вкладыше 2, полость между гай- 25 кой 5 и. втулкой 4, разгрузочная полость б и отверстия а заполняются теплопроводной жидкостью (например, маслом). Посредством завинчивания гайки 5 в названных плоскостях создается давление жидкости заданной величины, что приводит к прижатию торцовой части втулки к валу с требуемым удельным давлением в зоне их контакта.

В начальный период работы устройства происходит окончательная притирка втулки 4 к валу, в результате чего часть теплопроводной жидкости израсходуется и давление ее в полостях снижается. Поэтому после периода приработки устройства необходимо

IlîïîëHèòåëüHûM завинчиванием гайки 5 отрегулировать давление жидкости. При вращении вала образуемая в зоне его кон- 40 такта с вкладышем 2 теплота передается термочувствительному элементу 1 через жидкость, заполняющую полость б, и втулку 4.

Погрешность измерения, вызванная теплотой трения, образующейся между втулкой 4 и валом, и изменением величины износа втулки, незначительна, так как сила трения мала по величине. Падение давления жидкости, оказывающее большое влияние на точность и надежность работы предлагаемого устройства, также незначительно, так как уплотнения 6 и 7, перекрытые втулкой 4, сопряжения крышки 1 с вкладышем 2 и поджатие втулки 4 к валу 8 практически исключает ее утечку. Кроме того, использование теплопроводной жидкости в предлагаемом устройстве сводит к минимуму тепловые потери в цепи изменения. Благодаря э-.ому, погрешность измерения температуры не превышает 1,5 — 2 .

Устройство для измерения температуры вращающихся тел, содержащее термочувствительный элемент с напрессованной на его конце втулкой из высокотеплопроводного материала, отличающееся тем, что, с целью упрощения устройства и повышения точности измерения температуры, оно снабжено золотниковой гайкой, установленной на термочувствительном элементе с возможностью продольного перемещения, а втулка выполнена в виде двухступенчатого кругового цилиндра с продольными отверстиями, сообщающимися с круговой открытой со стороны торца ступени с меньшим диаметром разгрузочной полостью, причем диаметры втулки выбраны в соответствии с соотношением

D — D; — d =(1, — 1,,2)( — О, ), где d — диаметр термочувствительного элемента;

D и D — диаметры болыпей и меньшей ступеней кругового цилиндра соответственно;

0 — диаметр разгрузочной полости.
