Устройство для измерения изменения давления

Устройство для измерения изменения давления

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и позволяет повысить точность измерения изменения давления. Жидкостный диф. манометр 1 подключен своими Ko,:ie- нами к камерам 2 и 3, в которых размеп1ены сильфоны 5 и 7. Через дополнительный вентиль 11 нолости сильфонов 5 и 7 подсоединены к источнику измеряемого давления емкости 12. Отклонение давления в емкости 12 от номинального значения фиксируется манометром 1, трубки которого соединеп1 1 между собой вторым допо.пнпте.:1ьным вентилем 8. Единое помина,1ьное давление в камерах устапав,1ивается при нос.медовате. п,- ном открывании венти.чс 811. Си.-1ьфоп 7 выполнен с эффективной площадью, иревышаюшей таковую у сильфона S, но с меньн1ей чем V него, жесткостью. 1 и.ч.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 С) 01 1. 7 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 ) 4050691/24-10 (22) 07.04.86 (46) 23.06.88. Ьюл. № 23 (72) В. И. Даничкин (53) 531.787 (088.8) (56) Меры и измерительные приборы, вып. ХХ1Х. — M.: Изд-во стандартов, 1973.

Справочник но физическим основам вакуумной техники. Киев, Вища школа, 1981, с. 11 !. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ИЗМЕНЕНИЯ ДАВЛЕНИЯ (57) Изобретение относится к измерительной технике и позволяет повысить точность измерения изменения давления. Жидкостный

„„SU„„1404849 А 1 диф. манометр 1 подкл1о сн своими коленами к камерам 2 и 3, в которых размещены сильфоны 5 и 7. Через дополнительный вентиль 11 полости сильфонов 5 и 7 подсоединены к источнику измеряемого давления емкости 12. Отклонение давления B cìêîñï

12 от номинального значения фиксируется манометром 1, трубки которого соедин III>l между собой вторым дополнительным вентилем 8. Единое номинальное давление в камерах устанавливается нри последовательном открывании вентилей 8 11, Сильфон 7 выполнен с эффективной нлоща: bio, нрснышающей такову10 у сильфона 5, но с мсньи сй чем у него, жесткостью 1 ил.

1404849

Формула изобретения

Составитель О. Слюсарев

Редактор Г. Волкова Техред И. Верес Корректор Л. Г1илипенко

Заказ 3092/43 Тираж 847 Подписное

ВНИИГ1И Государственного комитета СССР по делам изобретений и открытий

1 1 3035, Москва, Ж вЂ” 35, Раушская наб.. д. 4/5

11роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, а именно к разделу испытаний.

Целью изобретения является повышение точности измерения.

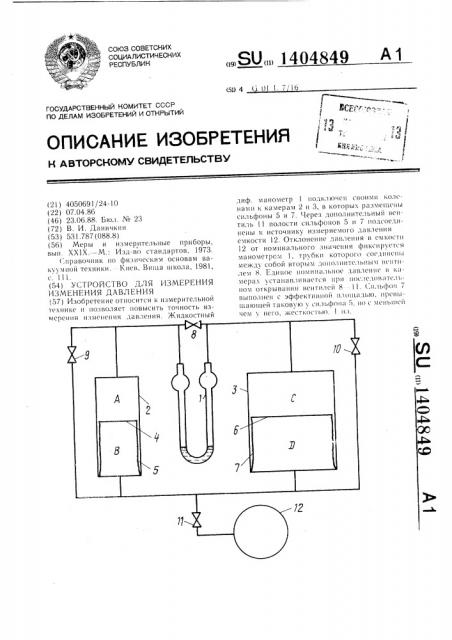

На чертеже приведена принципиальная схема устройства для контроля давления.

Устройство состоит из дифференциального жидкостного манометра 1, подключенного своими противоположными коленами к замкнутой камере 2 малого сечения и замкнутой камере 3 большего сечения, гер- )0 метично разделенные на полости А и В поршнем 4 и сильфоном 5 и на полости С и D поршнем 6 и сильфоном 7.

Колена дифференциального манометра 1 сообщаются через вентиль 8. Вентили 9 и 10 предназначены для выравнивания давления в камерах и разобщения полостей А и В, С и D соответственно.

Вентиль 11 подключает устройство к емкости 12 с контролируемым давлением.

Перед началом работы устройства последовательно открывают вентили 8 — 11 и устанавливают во всех камерах единое давление, равное номинальному контролируемому в емкости 12.

Затем перекрывают вентили 9, 10 и 8, оставляя открытым вентиль 11. 25

Последующее отклонение давления в емкости 12 от своего номинального значения с заданной точностью и чувствительностью, обусловленными разностью между жесткостями сильфонов и их эффективной площадью, будет зафиксировано дифманометром l.

При необходимости контроля отклонений давления, имеющего другое значение номинала, осуществляют повторную настройку

2 устройства на новое номинальное значение давления в емкости 12, выполнив перечисленные операции еще раз.

Преимущество изобретения заключается в обеспечении постоянства точности измерений и чувствительности к перепадам давлений вблизи их номинальных значений в широком диапазоне измеряемых давлений.

Предлагаемое устройство особенно эффективно при определении суммарной негерметичности замкнутых объектов, находящихся под избыточным давлением.

Устройство для измерения изменения давления, содержащее жидкостный дифманометр с воспринимающими давление первой и второй трубками, источник измеряемого давления и первый и второй перекрывающие вентили, отличающееся тем, что, с целью повышения точности, в него введены две камеры — первая и вторая, с расположенными в них соответственно первым и вторым сильфонами, а также два дополнительных вентиля, причем полости сильфонов подсоединены через первый дополнительный вентиль к источнику измеряемого давления, а через первый и второй вентиль соединены соответственно с полостями первой и второй камер, при этом первая и вторая камеры соединены соответственно с первой и второй трубками дифманометра, трубки соединены между собой через второй дополнительный вентиль, а эффективная площадь первого сильфона больше, а его жесткость меньше, чем у второго сильфона.
