Способ определения критической температуры фазового перехода жидкость-пар

Способ определения критической температуры фазового перехода жидкость-пар

Иллюстрации

Показать все

Реферат

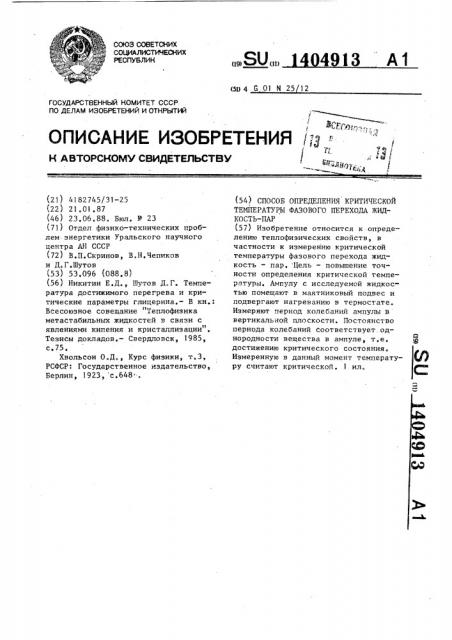

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4913 А1 (19) (и} (59 4 G 01 N 25 12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (ц:"

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4182745/31-25 (22) 21,01.87 (46) 23 ° 06.88. Бюл. Я 23 (71) Отдел физико-технических проблем энергетики Уральского научного центра АН СССР (72) В.П.Скрипов, В.Н.Чепиков и Д.Г.Шутов (53) 53.096 (088.8} (56) Никитин Е.Д., Шутов Д. Г. Температура достижимого перегрева и критические параметры глицерина. — В кн.:

Всесоюзное совещание "Теплофизика метастабильных жидкостей в связи с н явлениями кипения и кристаллизации

Тезисы докладов. — Свердловск, 1985, с.75.

Хвольсон О.Д., Курс физики, т.3, РСФСР: Государственное издательство, Берлин, 1923, с.648 . (54) СПОСОБ ОПРЕДЕЛЕНИЯ КРИТИЧЕСКОЙ

ТЕИПЕРАТУРЬ1 ФАЗОВОГО ПЕРЕХОДА ЖИДКОСТЬ-ПАР (57) Изобретение относится к определению теплофиэических свойств, в частности к измерению критической температуры фазового перехода жидкость — пар. Цель — повьппение точности определения критической температуры. Ампулу с исследуемой жидкостью помещают в маятниковый подвес и подвергают нагреванию в термостате.

Измеряют период колебаний ампулы в вертикальной плоскости. Постоянство периода колебаний соответствует.однородности вещества в ампуле, т.е. достижению критического состояния.

Измеренную в данный момент температуру считают критической. 1 ил.

1404913

ВНИИПИ Заказ 3095/46 Тираж .847:

Подписное

Произв-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике, а именно к определению критической температуры фазового перехода жидкость — пар.

Целью изобретения является повыше5 ние,точности измеряемой критической температуры фазового перехода жидкость — пар.

На чертеже приведена схема осущест10 вления способа.

Ампула 1 с исследуемой жидкостью помещается в маятниковый подвес 2 и подвергается нагреванию в термостате 3. Ампула совершает периодические колебания в вертикальной плоскости между источником 4 света и фотодатчиком 5. В момент, когда ампула закрывает от источника света. фотодатчик, сигнал с последнего подается через дифференциальный каскад 6 на обмотку электромагнита 7 и на блок 8 измерения периода колебаний.

Импульсное магнитное поле от элек-. тромагнита 6 приводит к незатухающим 25 колебаниям ампулы. Температура в термостате измеряется с помощью термопары 9i

При. достйжении критической температуры плотность исследуемого вещест- 30 ва становится одинаковой по всей длине ампулы и измеряемый блоком 7 период колебаний ампулы перестает изменяться. С помощью предлагаемого способа измеряют критическую температуру н-пентана.

Вблизи критической точки при изменении температуры в месте помещения спая термопары на 0,1К период изменяется на (6,5 0,2)10 с. Таким образом, погрешность метода при идеальном термостатировании составляет

0,003 К.

Преимуществом предлагаемого метода является также то, что измеряемый параметр — период колебаний — меняется непрерывно, что обуславливает большую надежность результатов измерения критической температуры в си-. стеме жидкость — пар.

Формула и з о б р е т ения

Способ определения критической температуры фазового перехода жидкость — пар, заключающийся в нагреве заполненной исследуемой жидкостью ампулы, закрепленной в подвесе, и термостатировании, о т л и ч а ю— шийся тем, что, с целью повышения точности измерений, создают незатухающие колебания ампулы в вертикальной плоскости на маятниковом подвесе и измеряют период колебаний, по изменению которого судят об искомой величине.
