Климатическая установка для испытаний изделий

Климатическая установка для испытаний изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательному оборудованию. Оно может быть применено для климатических испытаний электрических изделий на воздействие изменения температуры среды при одновременном измерении их электрических параметров„ Цель изобретения - повышение точности режимов испытаний и расширение эксплуатационных возможностей установки Установка содержит корпус, холодильную и тепловую камеры, отделяемые от промежуточной камеры складывающимися крышками. Внутри промежуточной камеры станционарно во время испытания установлен контейнер с изделиями . 3 ил. iO (Л

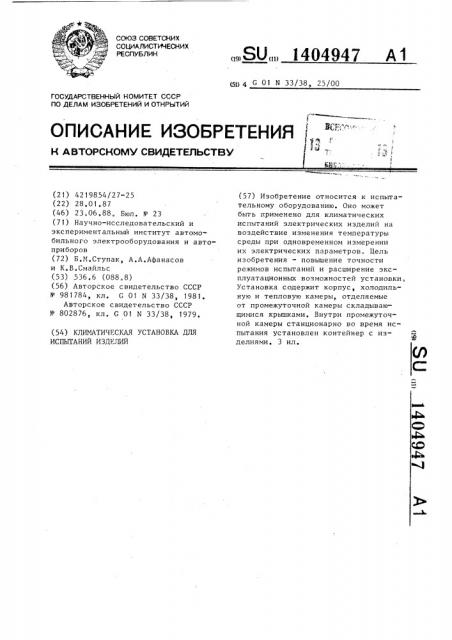

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1404947 А1 (1) 4 G 01 N 33/38, 25/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ „",."" !

f

2 Rp

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (54) КЛИМАТИЧЕСКАЯ УСТАНОВКА ДЛЯ

ИСПЫТАНИЙ ИЗДЕЛИЙ (21) 4219854/27-25 (22) 28.01.87 (46) 23.06.88. Бюл. Ф 23 (71) Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов (72) Б.М.Ступак, А.А.Афанасов и К.В.Смайльс (53) 536.6 (088.8) (56) Авторское свидетельство СССР

У 981784, кл. G 01 N 33/38, 1981.

Авторское свидетельство СССР

Ф 802876, кл. С 01 N 33/38, t979. (57) Изобретение относится к испытательному оборудованию. Оно может быть применено для климатических испытаний электрических изделий на воздействие изменения температуры среды при одновременном измерении их электрических параметров. Цель изобретения — повышение точности режимов испытаний и расширение эксплуатационных возможностей установки.

Установка содержит корпус, холодильную и тепловую камеры, отделяемые от промежуточной камеры складывающимися крышками. Внутри промежуточной камеры станционарно во время испытания установлен контейнер с изделиями. 3 ил.

1404947

Изобретение относится к испытательному оборудованию, в частности к установкам для испытаний изделий на воздействие изменения температуры среды.

Цель изобретения — повышение точности испытаний и расширение эксплуатационных возможностей.

На фиг.1 изображена климатическая 1р установка, поперечный разрез, положение крышек в начальный момент; на фиг.2 — то же, одна иэ крышек сложена и образует воздуховод для циркуляции охлажденного с помощью воэдухо- 15 охладителя воздуха; на фиг. 3 — разрез А-А на фиг.1.

Установка содержит корпус 1 с холодильной камерой 2, тепловой камерой 3 и расположенной между ними про-2р межуточной камерой 4, складывающиеся крышки 5 и 6, каждая из которых выполнена из двух частей, шарнирно закрепленных в верхнем 7 и нижнем 8 основаниях корпуса 1. В морозильной 25 камере 2 установлен воздухоохладитель

9 с вентилятором 10. В тепловой каме-ре 3 находится нагреватель 11 с вентилятором 12. Складывающаяся крышка

5 закреплена в зоне соединения холо- 30 дильной камеры 2 и промежуточной ка1 меры,4, крышка 6 закреплена в зоне соединения тепловой камеры 3 и промежуточной камеры 4. Контейнер 13 с изделиями станционарно установлен в промежуточной камере 4. Для создания герметичности между камерами в местах конечных положений крышек установлены уплотнители 14.

Установка работает следующим 40 образом.

Контейнер 13 с изделиями помещают в промежуточной камере 4. При достижении в тепловой 2 и холодильной 3 камерах заданных режимов части скла- 45 дывающейся крышки 5 поворачиваются на 90 вокруг шарниров навстречу друг о другу, одна часть по часовой стрелке, а другая против часовой стрелки, и образуют воздуховод для .циркуляции охлажденного воздуха и интенсивного охлаждения изделий. После заданного времени охлаждения изделий части крышки 5 поворачиваются на 90 одна часть по часовой стрелке, другая против часовой стрелки, и занимают первоначальное положение. После этого части складывающейся крышки 6 поо ворачиваются на 90 вокруг шарниров, навстречу друг другу, одна часть против часовой стрелки, другая по часовой стрелке, образуя воздуховод для циркуляции нагретого воздуха и интенсивного нагревания изделий.

После заданного времени нагрева иэде. лий части крышки 6 поворачиваются на о

90, одна часть против часовой стрелки, другая по часовой стрелке,и занимают первоначальное положение. В результате этого контейнер 13 с изделияга, находящийся станционарно в промежуточной камере 4 между крьппками 5 и 6, подвергается попеременно воздействию высоких и низких температур.

Предлагаемая установка обеспечивает более точное поддержание температурных режимов, так как нет прямого контакта воздуха между тепловой и холодильной камерой, а также позволяет в процессе испытаний измерять электрические параметры изделий.

Формула изобретения

Климатическая установка для испытаний изделий, содержащая корпус с холодильной и тепловой камерами, крышку и контейнер для изделий, о т л и— чающая с я тем, что, с целью повышения точности испытаний и расширения эксплуатационных возможностей, она снабжена дополнительной крышкой, в корпусе выполнена промежуточная камера для стационарного размещения контейнера, расположенная между тепловой и холодильной камерами, каждая из крышек выполнена из двух частей, шарнирно закрепленных на нижнем и верхнем основаниях корпуса, при этом одна из крышек установлена между тепловой и промежуточной камерами, другая — между холодильной и промежуточной камерами.

1404947

Я 4 U фиг.1

Фиг,2

А-А
