Реферат



Изобретение относится к области радиоизмерительной техники. Цифровой анализатор спектра (ЦАС) содержит генератор 1 тактовых импульсов, генератор 2 функций Уолша, логический блок 3 Равнозначность, реверсивные счетчики 4-7, делитель 8 частоты, генератор 9 напряжения треугольной формы, масштабирующий усилитель 10, компаратор 11, диод 12. ЦАС имеет повьшенную точность анализа. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 G 01 R 23/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3 ..

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ БР БД" (21) 4107552/24-21 (22) 18.08. 86 (46) 23.06.88. Бюл. Ф 23 (71) Кемеровский технологический институт пищевой промышленности (72) А.Л .Абалаков, Ю.M.Гринберг, Н.M.дворак и К.Б.Носов (53) 621. 317 ° 361 (088. 8) (56) Авторское свидетельство СССР

У 636554, кл. С 01 R 23/16, 1978.

„„SU„„1404968 А 1 (54) ЦИФРОВОЙ АНАЛИЗАТОР СПЕКТРА (57) Изобретение относится к области радиоизмерительной техники. Цифровой анализатор спектра (ЦАС) содержит генератор 1 тактовых импульсов, генератор 2 функций Уолша, логический блок

3 Равнозначность", реверсивные счетчики 4-7, делитель 8 частоты, генератор 9 напряжения треугольной формы, масштабирующий усилитель 10, компаратор 11, диод 12. ЦАС имеет повышенную точность анализа. 2 ил .

1404968

Изобретение относится к радиоизмерительной технике и может быть исполь— зовано в радиотехнике при проведении спектрального анализа электрических сигн алов.

Цель изобретения — повышение точности анализа.

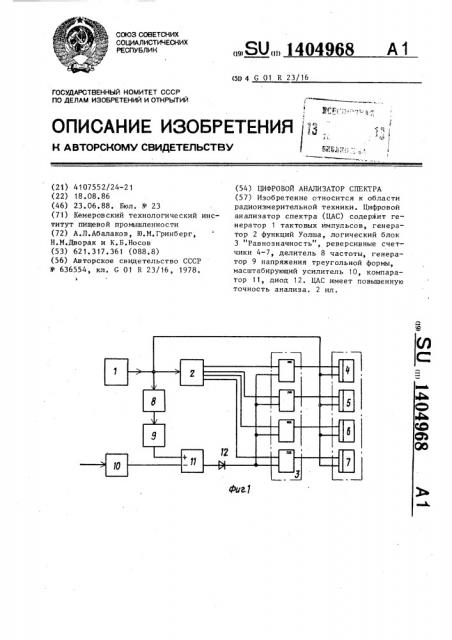

На фиг. 1 приведена структурная схема цифрового анализатора спектра; на фиг. 2 — временные диаграммы процесса его работы.

Цифровой анализатор спектра (фиг.1) содержит генератор 1 тактовых импульсов, генератор 2 функций

Уолша, логический блок 3 "Равнозначность", реверсивные счетчики 4-7 регистрирующего прибора, последовательно включенные делитель 8 частоты, генератор 9 напряжения треугольной формы и последовательно включенные масштабирующий усилитель 10, компаратор 11 и диод 12, причем выход генератора 1 тактовых импульсов со- единен с входом делителя 8 частоты, счетными входами реверсивных счетчиков 4-7 и входом генератора 2 функций Уолша, выходы которого соединены с первыми входами логического блока 3 "Равнозначность", вторые его входы соединены с катодом диода

12, а выходы — с информационными входами реверсивных счетчиков 4-7 регистрирующего прибopa.

Анализатор спектра работает в слу- 35 чае вычисления первых четырех коэффициентов Уолша следующим образом.

Тактовые импульсы с выхода генератора 1 тактовых импульсов поступают на вход делителя 8 частоты, формирующего импульсы, синхронизирующие генератор 9 напряжения треугольной формы. Выходное напряжение генератора 9 поступает на неинвертирующий вход компаратора 11, на инвертирующий 45 вход которого через масштабирующий усилитель 10 подается исследуемый сигнал. В моменты времени, когда напряжение треугольной формы генератора 9 превьппает напряжение исследуемого сигнала, на выходе компаратора

11 формируется напряжение положительной полярности. Когда же напряжение треугольной формы меньше напряжения исследуемого сигнала, выходное напря-55 жение компаратора 11 становится отрицательным. Принимая, что за период >

-напряжения треугольной формы исслеpyemiA сигнал изменяется незначительно, можно считать, что ширина положительных импульсов пропорциональна мгновенным значениям исследуемого сигнала. Таким образом, анало говый исследуемый сигнал преобразуется в импульсный широтно-модулированный сигнал (ШИМ-сигнал) .

ШИМ-сигнал, состоящий после прохождения через диод 12 из положительных импульсов с амплитудой логической "1", поступает на вторые входы логического блока 3 "Равнозначность".

На первые входы блока 3 "Равнозначность" поступают напряжения функций

Уолша, в соответствующие моменты времени принимающие значения логической

"1 и логического "0". Если напряжение ШИМ-сигнала и напряжение функции

Уолша одновременно принимают значения логической "1" или логического

"О", то в реверсивных счетчиках 4-7 происходит суммирование счетных импульсов, поступающих от генератора 1 тактовых импульсов. При несовпадении уровней напряжений ШИМ сигнала и функций Уолша происходит вычитание импульсов. С выходов реверсивных счетчиков 4-7 регистрирующего прибора по окончанию периода разложения снимаются значения спектральных коэффициентов.

Точность представления исследуемого сигнала рядом Уолша определяется числом вычисляемых коэффициентов ряда. Предельное число вычисляемых коэффициентов и точность их вычисления ограничивается минимальным периодом квантования исследуемого сигнала по времени.

Формула изобретения

Цифровой анализатор спектра, содержащий последовательно соединенные генератор тактовых импульсов и генератор функций Уолша, выход которого через логический блок "Равнозначность" соединен с регистрирующим прибором, выполненным в виде п реверсивных счетчиков, а также масштабирующий усилитель, о т л и ч а ю щ и йс я тем, что, с целью повьппения точности анализа, в него введены допол- нительно соединенные делитель частоты, генератор напряжения треугольной формы, компаратор и диод, катод которого подключен к вторым входам

Составитель Е. Губанов

Техред М. Ходанич Корректор С.Черни редактор Н,Бобкова

Заказ 3099/49 Тираж 772 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектна оектная 4 з 1404968 логического блока "Равнозначность", ков регистрирующего блока, а второй вход делителя частоты соединен с вы- вход компаратора — с выходом масштаходом генератора тактовых импульсов бирующего усилителя, вход которого и вторыми входами реверсивных счетчи- соединен с входом устройства.
