Изобретение может быть использовано в приборах акустического каротажа . Целью изобретения является повышение жесткости изолятора при сохранении его звукоизолирующих свойств. Это достигается тем, что в изоляторе для скважинного прибора, содержащем присоединительные детали, цилиндрическую спираль, выполненную из проволоки круглого сечения, межвитковое пространство которой заполнено демпфирующим мaтepиaлo устанавливают в металлическую перфорированную трубу с жестким механическим контактом между внутренней стенкой трубы и внешней поверхностью спирали. Отношение массы участка трубы на витке спирали к массе витка выбирают менее 0,3. 1 ил. (Л

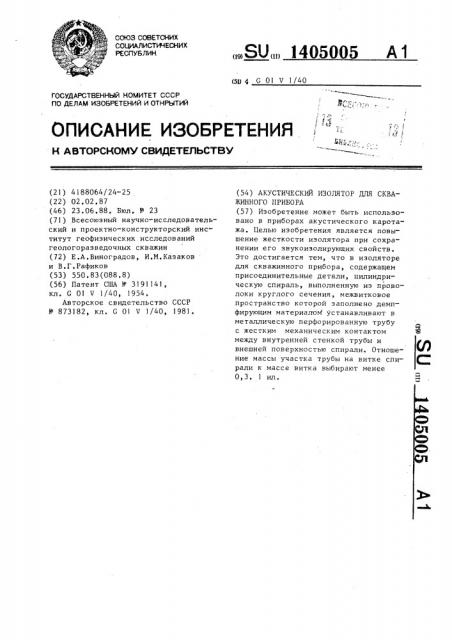

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (sO 4 С 01 V 1/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫИ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21) 4188064/24-25 (22) 02.02,87 (46) 23 ° 06,88. Бюл, № 23 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт геофизических исследований геологоразведочных скважин (72) Е.А,Виноградов, И.N.Казаков и В.Г.Рафиков (53) 550.83(088,8) (56) Патент США ¹ 3191141, кл. G Ol V 1/40, 1954, Авторское свидетельство СССР № 873182, кл, С Ol V 1/40, 1981.

„„SU„„1405005 А 1 (54) АКУСТИЧЕСКИ ИЗОЛЯТОР ДЛЯ СКВАЖИННОГО ПРИБОРА (57) Изобретение может быть использовано в приборах акустического каротажа. Целью изобретения является повышение жесткости изолятора при сохранении его звукоизолирующих свойств, Это достигается тем, что в изоляторе для скважинного прибора, содержащем присоединительные детали, цилиндрическую спираль, выполненную из проволоки круглого сечения, межвитковое пространство которой заполнено демп— фирующим материалом устанавливают в металлическую перфорированную трубу с жестким механическим контактом между внутренней стенкой трубы и внешней поверхностью спирали. Отношение массы участка трубы на витке спирали к массе витка выбирают менее

0,3. 1 ил.

1405005

Изобретение относится к геофизическим исследованиям скважин и может быть использовано в скважинных приборах акустического каротажа.

Целью изобретения является увеличение механической жесткости при сохранении эвукоизолирующих свойств изолятора.

На чертеже представлен акустический изолятор.

Изолятор содержит цилиндрическую спираль 1, присоединенные детали 2 и 3 перфорированную трубу 4 и демпфирующий заполнитель 5, !5

Изолятор работает следующим образом.

Перфорированная труба 4 своей внутренней стенкой жестко контактирует с внешней поверхностью витков цилинд- 20 рической спирали i. Эффективный отбор акустической энергии из тонкостенной перфорированной трубы 4 в цилиндрическую спираль определяется отношением массы участка трубы на витке 25 спирали к массе витка, которое, со-. гласно экспериментальным данным, должно быть менее 0,3, Ультразвуковые колебания, распространяющиеся вдоль прутка, из которого изготовлена спираль 3,30 имеют незначительную скорость из-за большой длины прутка. Эти колебания также активно затухают, чему способствует демпфирующий материал 5, расположенный между витками спирали

Перфорированная труба 4 жестко соединена с присоединительными деталями 2. и 3, что обеспечивает высокую прочность изолятора. на разрыв. Кроме того, каждый виток цилиндрической спирали 1, которая установлена в перфорированной трубе 4 без зазора, является для нее кольцом жесткости, что резко увеличивает прочность изолятора на изгиб.

Эффективность использования предлагаемого изолятора определяется по; вышением срока службы скважинного прибора примерно в два раза и снижением трудоемкости работ при изготовлении зондовой части, Формула изобретения

Акустический изолятор для скважинного прибора, содержащий соединительные детали, цилиндрическую спираль, выполненную иэ проволоки круглого сечения, межвитковое пространство которой заполнено демпфирующим материалом, отличающийся тем, что, с целью увеличения механической жесткости при сохранении звукоиэолирующих свойств, спираль установлена в металлической перфорированной трубе с жестким механическим контактом между внутренней стенкой трубы и внешней поверхностью спирали, а отношение массы участка трубы на витке спирали к массе витка составляет менее чем 0,3.
