Оптический дефлектор

Оптический дефлектор

Иллюстрации

Показать все

Реферат



Изобретение относится к оптическому приборостроению и м.б. использовано для управления оптическим лучом . Цель изобретения - увеличение амплитуды угла отклонен1ш оптического пучка. В корпусе 1 дефлектора размещены параллельно друг другу с зазором две пьезоэлектрические пластины 4, жестко скрепленные в середине и на концах. Наружная пластина 4 закреплена на основании корпуса 1 посредством двух пластинчатых рессор 8. Изгиб пластин 4 через механические тяги вызывает угловое отклонение зеркала 3. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (511 4 G 02 В 26/10 (г

1 ) у г<

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4147780/24-10 (22) 17,11.86 (46) 23.06,88. Бюл, ¹ 23 (72) Ю.К.Ребрин, В,И.Сидоров, А.В.Пермяков и Ю.И.Федоровский (53) 621.396.965(088,8) (56 ) Патент США № 44 36 364, кл. G 02 В 27/17, 350-6 ° 6, 1984. (54) ОПТИЧЕСКИЙ ДЕФЛЕКТОР (57) Изобретение относится к оптическому приборостроению и м.6 ° использо„„SU„„1405015 А 1 вано для управления оптическим лучом, Цель изобретения — увеличение амплитуды угла отклонения оптического пучка. В корпусе 1 дефлектора размещены параллельно друг другу с зазором две пьезоэлектрические пластины

4, жестко скрепленные в середине и на концах, Наружная пластина 4 закреплена на основании корпуса 1 посредством двух пластинчатых рессор 8. Изгиб пластин 4 через механические тяги вызывает угловое отклонение зеркала 3.

1 ил.! 405015 формула изобретения

Составитель Б,Забедовский

Редактор В.Бугренкова Техред А.Кравчук Корректор A.Тяско

Тираж 533 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3101/51

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к приборостроению, а именно к системам сканирования, и может быть использовано для управления оптическим лучом.

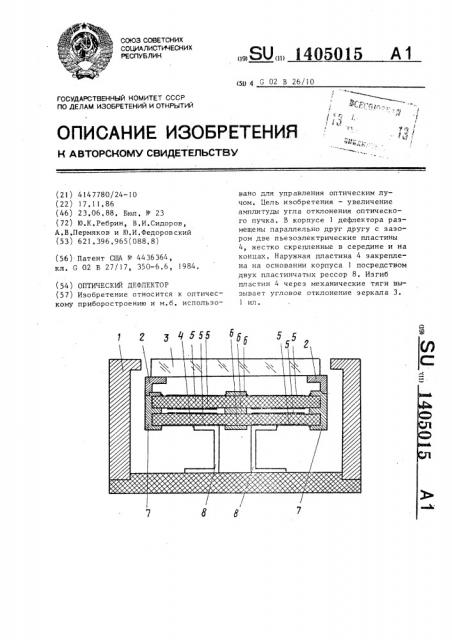

Цель изобретения — увеличение амплитуды угла отклонения оптического пучка, На чертеже изображен оптический дефлектор. 10

Дефлектор содержит основание, корпус 1, механические тяги 2, зеркало

3, пьезоэлектрические пластины 4, внутренние и наружные электроды 5, среднее 6 и внешние 7 крепления илла- 15 стинчатые рессоры 8.

Оптический дефлектор работает следующим образом, При подаче на электроды 5 управляющего электрического напряжения опре- 20 деленной полярности один участок скрепленных пьезоэлектрических пластин от середины до края под действием обратного пьезоэлектрического эффекта изгибается вверх, другой — 25 вниз. Линейные перемещения участков посредством механических тяг 2 преобразуются в угловое отклонение зеркала 3, а следовательно, и сканируемого оптического пучка, При изменении полярности управляющего электрического напряжения участки скрепленньгх пьезоэлектрических пластин изгибаются в противоположном направлении, тем самым отклоняют зеркало 3 в другую сторону.

Оптический дефлек тор, содержащий основание, зеркало и жестко связанные с ним через две механические тяги. две пьезоэлектрические пластины с электродами, о т л и ч а юшийся тем, что, с целью увеличения амплитуды угла отклонения оптического пучка, пьезоэлектрические пластины размещены параллельно одна другой с зазором и жестко скреплены в середине и на концах, при этом наружная пьезоэлектрическая пластина закреплена на основании с помощью двух пластинчатых рессор °
