Изобретение относится к системам управления или регулирования расхода в потоке текучей среды. Целью изобретения является повышение надежности регулятора. Регулятор расхода содержит поплавок 1, шитовой водослив 2, щитовой затвор 4. Выполнение в щитовом водосливе и-образной формы сливных отверстий 3, размещенных в шахматном порядке в пределах глубины забора жидкости, а в пштовом затворе 4 - сливных отверстий 5, размещенных на глубине забора жидкости, соответствующей заданному расходу, позволяет повысить надежность регулятора. 4 ил. с (С

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 С 05 1) 7/О1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,;-..

Н A BTOPCKOMV СВИДЕТЕЛЬСТВУ

Ю„ :";:, -:. (21) 4071211/24-24 (22) 26.05.86 (46) 23,06,88. Вюл. 11 23 (71) Кишиневский сельскохозяйственный институт им.М.В.Фрунзе (72) M.Í,Ïðoäàí и Ф.П.Кокырца (53) 621 646(088.8) (56) Основы автоматики и автоматизации производственных процессов в гидромелиорации. — M.: Колос, 1981, с.147.

Гидросооружения и сельскохозяйственные мелиорации. — М.: Колос, 1977, с.166-167, фиг.103а. (54) РЕГУЛЯТОР РАСХОДА

{57) Изобретение относится к системам управления или регулирования расхода в потоке текучей среды. Целью изобретения является повышение надежности регулятора. Регулятор расхода содержит поплавок 1, шитовой водослив 2, щитовой затвор 4. Выполнение в щитовом водосливе.U-образной формы сливных отверстий 3, размещенных в шахматном порядке в пределах глубины забора жидкости, а в щитовом затворе

4 — сливных отверстий 5, размещенных на глубине забора жидкости, соответствующей заданному расходу, позволяет повысить надежность регулятора. 4 ил.

1405029

Изобретение относится к системам управления или регулирования расхода в потоке текучей среды.

Цель изобретения — повышение на5 дежности регулятора.

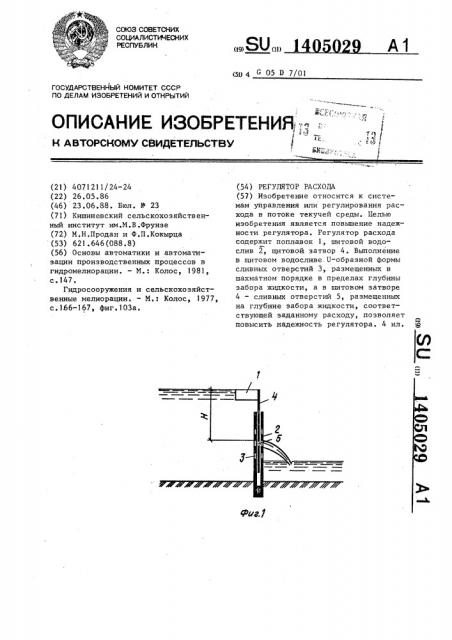

На фиг.1 изображена принципиальная схема регулятора; на фиг.2 †.4— регулятор в различных стадиях работы.

Регулятор расхода содержит поплавок 1, щитовой водослив 2 U-образной формы со сливными отверстиями 3. Регулятор содержит подвижный щитовой затвор 4 со сливными отверстиями 5, которые размещены на расстоянии от верхней кромки поплавка 1, равном глубине Н забора жидкости, соответствующего заданному расходу. Отверстия 3 размещены на щитовом водосливе 2 в пределах глубины забора жид- 20 кости и в шахматном порядке.

Суммарная сливная площадь сливных отверстий 3 и 5 при любом положении поплавка 1 постоянна.

Регулятор расхода работает следую-25 щим образом.

При постоянном уровне воды в источнике поплавок l с щитовым затвором 4 находится в покое. В этом положении половина общего количества 30 сливных отверстий 5 щитового затвора

4 закрыта промежутками между сливными отверстиями 3 щитового водослива

2 (на фиг.2 отверстия заштрихованы), а другая половина сливных отверстий

5 полностью совпадает со всеми сливными отверстиями 3 одного ряда щитового водослива 2, куда переливается жидкость из источника.

При изменении уровня жидкости в 4р источнике поплавок 1 начинает перемещать щитовой затвор 4, в результате чего открытые отверстия 5 начинают закрываться сплошными промежутками между отверстиями 3 следующего ряда 45 щитового водослива 2 (фиг.3). При этом на сколько первая половина отверстий 5 закрывается (на фиг.3 заштрихованы), на столько же открывается вторая половина отверстий 5, которые закрыты промежутками между отверстиями 3 щитового водослива 2 (на фиг.3 не заштрихованы). Таким образом, сечение потока жидкости, переливающегося в водоприемник, сохраняется постоянным, При дальнейшем перемещении щитового затвора 4, первая половина отверстий 5, которые первоначально были открытыми, полностью закрываются промежутками между отверстиями 3 следующего ряда (на фиг.4, заштрихованъ1).

В случае, если, уровень жидкости продолжает изменяться и поплавок 1 продолжает двигать щитовой затвор 4, начинает закрываться вторая половина и открываться первая половина отверстий 5 подвижного щитового затвора 4, что в конечном счете приводит к тому, что регулятор расхода приходит в исходное положение (фиг.2). В дальнейшем процесс повторяется.

Надежность в работе достигается эа счет того, что напор воды воспринимает главным образом щитовой водослив 2, что облегчает движение подвижного щитового затвора 4 без заклинивания. Постоянство расхода обусловлено тем, что поплавок 1 обеспечивает постоянную глубину забора, а от" верстия, выполненные в неподвижном

U-образном щитовом водосливе 2 и подвижном щитовом затворе 4 — постоянное сечение вытекания жидкости.

Формула изобретения

Регулятор расхода, содержащий неподвижный щитовой водослив, поплавок, жестко соединенный с подвижным щитовым затвором, размещенным в щитовом водосливе, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности регулятора, щитовой затвор снабжен сливными отверстиями, размещенными на глубине заданного расхода а щитовой водослив выполнен U-образным и снабжен рядом сливных отверстий, размещенных в шахматном порядке в пределах изменения глубины забора жидкости, причем суммарная сливная площадь сливных отверстий постоянна нри любом положении поплавка.!
