У : 1

Л )40563

Класс 364 3

364, 4з

СССР

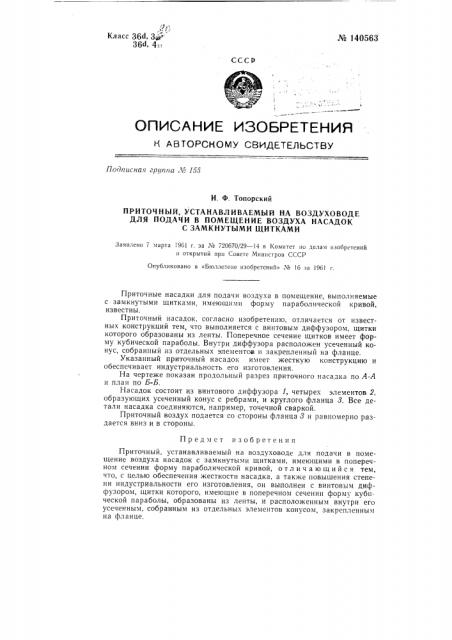

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грцппа Лв 155

И, Ф. Топорский

ПРИТОЧНЫЙ, УСТАНАВЛИВАЕМЫЙ НА ВОЗДУХОВОДЕ

ДЛЯ ПОДАЧИ В ПОМЕЩЕНИЕ ВОЗДУХА НАСАДОК

С ЗАМКНУТЫМИ ЩИТКАМИ

Заявлено 7 марта 1961 r. за Хо 720670/29 — 14 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 16 за 196! с.

Предмет изобретения

Приточный, устанавливаемый на воздуховоде для подачи в помещение воздуха насадок с замкнутыми щитками, имеющими в поперечном сечении форму параболической кривой, отличающийся тем, что, с целью обеспечения жесткости насадка, а также повышения степени индустриальности его изготовления, он выполнен с винтовым диффузором, щитки которого, имеющие в поперечном сечении форму кубической параболы, образованы из ленты, и расположенным внутри его усеченным, собранным из отдельнь1х элементов конусом, закрепленным на фланце, Приточные насадки для подачи воздуха в помещение, выполняемые с замкнутыми щитками, имеющими форму парабопической кривой, известны.

Приточный насадок, согласно изобретению, отличается от известных конструкций тем, что выполняется с винтовым диффузором, щитки которого образованы из ленты. Поперечное сечение щитков имеет форму кубической параболы. Внутри диффузора расположен усеченный конус, собранный из отдельных элементов и закрепленный на фланце.

Указанный приточный насадок имеет жесткую конструкцию и обеспечивает индустриальность его изготовления.

На чертеже показан продольный разрез приточного насадка по А-А и план по Б-Б.

Насадок состоит из винтового диффузора 1, четырех элементов 2, образующих усеченный конус с ребрами, и круглого фланца 3. Все детали насадка соединяются, например, точечной сваркой.

Приточный воздух подается со стороны фланца 3 и равномерно раздается вниз и в стороны.

¹ 140563

А-А
