Трубчатый разрядник

Трубчатый разрядник

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники. Цель изобретен| я - снижение металлоемкости за счет уменье ,шения расхода цветного металла .на изготовление дополнительного злектрода и повьшение надежности работы разрядника. Для этого длина дополнительного цилиндрического злектрода 7 уменьшена до 0,1 длины закрытого промежутка 6 и имеется зазор.по его образуняцей. Электрическое соединение дополнительнйго электрода 7 с электродом 3 выполнено при помощи металлической ленты 8 и винта 9. t з.п. ф-лы, 3 ил. (Л IA 4 О сл ф

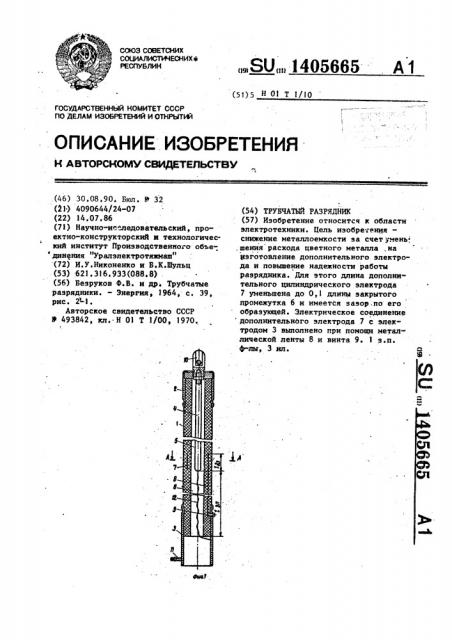

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ Е

РЕаТУБЛИК (51) 5 Н 01 Т 1/!0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (46) 30.08.90. Бюл. Р 32 (21.) 4090644!24-07 (22) 14.07.86 (71) Научно-ис"ледовательский, проектно-конструкторский и технологический институт 11роизводственного объе динения "Уралэлектротяхмаш" (72) И.У.Никоненхо и Б.K.Øóëüö (53) 621.316.933(088.8) . (56) Безруков Ф.В. и др. Трубчатые разрядники. — Энергия, 1964, с. 39, рис. 2И.

Авторское свидетельство СССР

У 493842, хл. Н 01 Т I/00, 1970.

„„SU„„1405665 A 1 (54) ТРУБЧАТЫЙ РАЗРЯДНИК (57) Изобретение относится к области электротехники. Цель изобретения— снихение металлоемкости sa счет умень,,шения расхода цветного металла, на изготовление дополнительного электрода и повышение надехности работы разрядника. Для этого длина дополнительного цилиндрического электрода

7 уменьшена до 0,1 длины закрытого промехутка 6 н имеется зазор .по его образующей. Электрическое соединение дополнительного элекгрода 7 с электродом 3 выполнено при помощи металлической ленты 8 и винта 9. 1 з.п. ф-лы, 3 ил.

1405665

Изобретение относится к области электротехники и касается конструк,,ции высоковольтных трубчатых разрядников, предназначенных для защиты ( изоляции электрооборудования от гро,зовых перенапряжений.

Целью изобретения является снижение материалоемкости и повышение наежности работы разрядника. 1О

Па фиг. I изображен общий вид разядника в разрезе; на фиг.2 — сечее А-A на фиг.l; на Фиг.3 - разверта дополнительного электрода вместе с металлической лентой. 15

Разрядник содержит изоляционный орпус 1 иэ слоистого гаэогенерируюего материала с закрытым 2 и открыпч 3 токопроводящими наконечниками, тержневый электрод 4, расположенный 2О дугогасительном канале 5 и закрепенный одним концом в закрытом токороводящем наконечнике 2. Закрытый ромежуток 6 длиной 1 „ образован ежду свободным концом стержневого 25 лектрода 4 и токопроводящем открыпк наконечником 3, служащим вторым лектродом этого промежутка.

Дополнительный электрод 7 длиной

„д имеет зазор 1> и соединен с от- 30 рытым токопроводящим наконечником при помощи металлической ленты 8 винта 9.

На Фиг.3 показан пример одновреенного изготовления дополнительного лектрода и металлической ленты пуем вырубки на штампе. Такая развертка исключает отходы листа-заготовки.

Для подключения разрядника к защищаемому электрооборудованию служат 4О фыводы 10 и ll. К выводу Il обычно подключается открытый промежуток (не фокаэан).

Разрядник работает следующим обра1ом.

При набегании на трубчатый разряд их волны грозового перенапряжения с амплитудой, превышающей импульсное фобивное напряжение разрядника, про сходит пробой его последовательно, включенных открытого и закрытого промежутков. Прн этом за счет емкости дополнительного электрода достигнута необходимая величина импульсного пробивного напряжения, обеспечивающая надежное срабатывание разрядйика. По иониэированному пути импульсного разряда начинает проходить сопровождающий ток промышленной частоты. Возникшая электрическая дуга 12 обжигает стенки дугогасительного канала"S, при термораэложении которого бурно и в большом объеме выделяется гаэ, создающий высокое его давление.

Соприкасаясь со столбом дуги, газы охлаждают ее и выдувают продукты горения дуги из дугогасительного канала. Дуга гаснет при первом-втором переходе тока промьппленной частоты через нулевое значение, диэлектричес" кая прочность промежутков восстанавливается, и разрядник готов к повторной работе.

Формула изобретения

1. Трубчатый разрядник, содержащий трубку из газогенерирующего изоляционного материала, в которой имеется закрытый промежуток, образованный стержневым электродом и открытым наконечником, с которым электрически соединен коаксиально установленный в теле. трубки дополнительный электрод цилиндрической Формы, о т л и ч а юшийся тем, что, с целью сниже ния материалоемкости и повышения надежности в работе, дополнительный электрод выполнен длиной, равной О,l длины закрытого промежутка, и раеположен так, что нижний конец его нахо-. дится на уровне свободного конца стержневого электрода, причем дополнительный электрод имеет по образую- щей зазор, ширина которого не превыша ет диаметра стержневого электрода.

2., Разрядник по п.l, о т л ич а ю шийся тем, что электрическое соединение дополнительного элек трода с открытым наконечником выполнено в виде металлической ленты.!

405665
