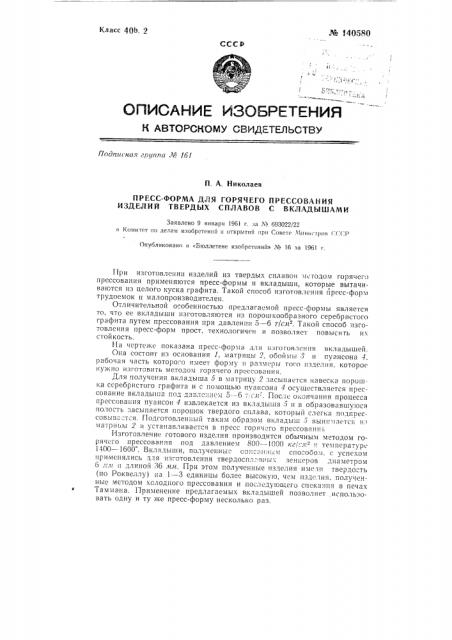

СПИСАНИК 11ЗОЬ1кткНИЯ

Я АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпи(нал яруппа М 1б1

П. А. Н и кол аев

ПРЕСС-ФОРМА ДЛЯ ГОРЯЧЕГО ПРЕССОВАНИЯ

ИЗДЕЛИЙ ТВЕРДЫХ СПЛАВОВ С ВКЛАДЫШАМИ

Заявлено 9 января 1961 г за ¹ 693022/22 в Комитет ио делам изобретений и открытий ири Совете Министров 0.(:1>

Опубликовано в «Бюллетене изобретений(ъ ¹ 16 за 1961 г.

При изготовлении изделий из твердых сплавов м»тодом горячего прессования применяются пресс-формы и вкладыши, которые вытачиваются из целого куска графита. Такой способ изготовления йр»сс-форм трудоемок и малопроизводителен.

Отличительной особенностью предлагаемой пресс-формы является то, что ее вкладыши изготовляются из порошкообразного серебристого графита путем прессования при давлении 5 — 6 т1слР. Такой способ:(зготовления пресс-форм прост, технологичен и позволяет повысить их стойкость.

На чертеже показана пресс-форма для изготовл»ния вкладышей.

OI(a состоит из основания 1, матрицы 2, обоймы 3 и пуансона 1, рабочая часть которо-.о имеет форму и размеры того изделия, которос нужно изготовить методом горячего прессования.

Для получения вкладыша б в матрицу 2 засыпается навеска порошка серебристого графита и с помощью пуансона 4 осуществляется прессование Вкл Яды и(а под дявлс -I !c >i 5 — -6, гги . Пос. (е Окончания процесса прессования пуансон 4 извлекается из вкладь(ша б и B образовавшуюся почость засыпается порошок твердого сплава, который слегка подпрессовыва - тся. 11ОД(отов I(HI(I>!Ii таким ОбразОм Вк (3+I>IIII 3 вь(ни>(((ется и:( матрицы 2 и устанавливается в пресс горячего прессовани

Изготовление готового изделия производится обычным методом горячего прессования под давлением 800 — 1000 (сг/.лР . те. (иератур»

1100 — 1600. Вкладыши, полученны- "Опiiсаiiнь.м способо.;(, с успехом применялись д;(я изготовления твердоспл.".(и ых зенкеров диаметром б .:.„(и длиной Зб ли. При этом полученные изделия име(и твердость (по Роквеллу) на 1 — 3 единицы более высоку(о, чем изделия, полученные методом холодного прессования и последующего спекания в печах

Таммана. Применение предлагаемых вкладышей позволяет использовать одну и ту же пресс-форму несколько раз, М 140580

3ТО изобретение позволяет изготовлять рабочие части пресс-форм сложной конфигурации, которые трудно выточить из графитовой заготовки, что подтверждается заключением института ВНИИТ< ...

Предмет изобретения

Сос<авителъ Г. М. Коган

Корректор Ю. М. Федулова

Редактор Н. Л. Леонзьева !схрсд А. Л. Резник

Формат бум, 70 .10 !<,6

Тираж 750

ЦБТ11 ири Комит<"и. <:0 ислам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский иер., д. 2(6

Подп. к пен 17.Х1-0!

Зак. 11283

Объем 0 18 изд. л.

Цена кои 1 ипографин ЦБТИ Комитета ио делам изобретений и открытий ири Совете Министров СССР, Москва, Петровка, 14

Пресс-форма для горячего прессования изделий твердых сплавов с вкладышами. отличающаяся тем, что, с целью упрощения технологии изготовления пресс-форм и повышения их стойкости, в прессформе применяют вкладыши из порошкообразного серебристоп! графита, изготовленные прессованием при давле!!ии 5 — б т/см
