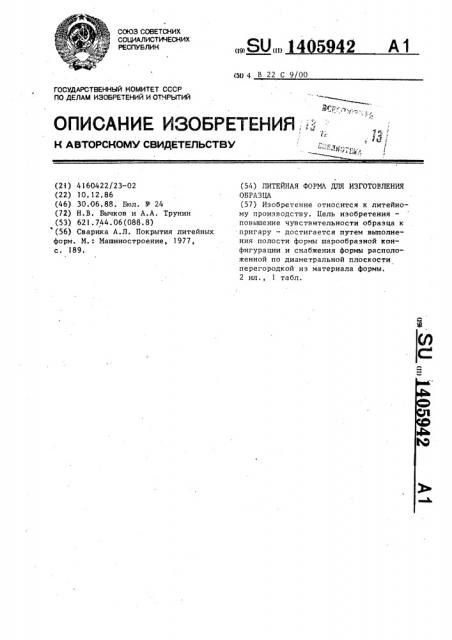

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4160422/23-02 (22) 10.12.86 (46) 30 06.88. Бюл. Ф 24 (72) Н.В. Бычков и А.А. Трунин (53) 621.744.06(088.8) (56) Сварика А.Л. Покрытия литейных форм. М.: Машиностроение, 1977, c. .189. (54) ЛИТЕЙНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ОБРАЗЦА (57) Изобретение относится к литейному производству. Цель изобретения— повышение чувствительности образца к пригару — достигается путем выполнения полости формы шарообразной конфигурации и снабжения формы расположенной по диаметральной плоекости перегородкой из материала формы.

2 ил., 1 табл.

1405942

Изобретение относится к литейному роиэводству, а именно к формам для зготовления образца на пригар, и моет быть использовано при разработке проверке способов предупреждения пригара на отливках.

Цель изобретения — повышение чувствительности образца к пригару.

Поставленная цель достигается тем, 10 (1то форма выполнена с полостью шаробразной конфигурации и снабжена расоложенной по диаметральной плоскости ерегородкой из материала формы.

На фиг. I изображена предлагаемая 15 итейная форма; на фиг. 2 — один из арнантов ее выполнения (способом лиья по выплавляемым моделям).

Форма 1 для изготовления образца на пригар способом литья в сырье пес- 20 ано-глинистые формы выполнена с литейной полостью 2 в виде шара с перегородкой 3 из материала формы, распооженной по диаметральной плоскости.

Расплав заливают в форму с помощью 25 литниковой чаши 4. Позицией 5 обозначена опока. (Форму для изготовления образца на пригар получают следующим образом.

С помощью металлических пресс-форм 0 изготавливают модели полусфер 2 и чаш

4 из модельной массы ПСЭ. Модели полусфер и чаш собирают в модельные блоки. Керамическую форму i изготавливают нанесением десяти слоев электрокорун- З ( да марки 23А (связующее этилсиликат

ЭТС-40) на модельный блок. Вытопку модельной массы производят в горячей воде при 95-98 С.

Керамические формы попарно эафор- 0, мовывают в металлическую опоку 5, опорным наполнителем служит бой 6 керамических форм. Перед заливкой форму прокаливают при 950+25 С в течение

10+ ч и заливают высоколегированной сталью при 1600<10 C. Остывшие. отливки образца выбивают, Очистку поверхности проводят дробеструйной обработкой. Качество поверхности на наличие пригара определяют визуально °

Укаэанным способом было изготовлено три образца в виде шара и трн образца цилиндрические (прототип), Результаты исследования приведены в таблице.

Способ изготовле- Отливния с использова- ка, 11 кием формы

Наличие пригара

Предлагаемой

Есть

ИэвесФной (прототип) Нет

Формула и э о б р е т е н и я

Литейная форма для изготовления образца и определения склонности его материала к пригару, выполненная с внутренней полостью, о т л и ч а ющ а я с я тем, что, с целью повышения чувствительности образца к пригару, форма выполнена с полостью шарообразной конфигурации и снабжена расположенной по диаметральной плоскости перегородкой из материала формы.

Из результатов испытания видно, что.,"образец, изготовленный в предла гаемой форме, является более чувствительным к пригару, чем образец цилиндрический (прототип) °

Использование формы, выполненной с полостью шарообразной конфигурации и снабженной расположенной по диаметральной плоскости перегородкой из материала формы, позволит оценить склонность сплавов и формовочных смесей к пригару, а также позволит проверить различные способы предупреждения пригара на отливках.
