Реферат



Изобретение является дополнительным к изобретению по авт. св. № 1100148. Изобретение относится к чертежным приборам для вычерчивания подеры эллипса, кардиоиды и сопряжений различных кривых высшего порядка и может быть использовано в геодезии и навигации при оценке точности положения пунктов и судов, а также в прикладной геометрии и чертежно-конструкторских работах. Целью изобретения является расширение диапазона вычерчиваемых кривых за счет передачи вращения базисов на поворотный столик 15 с помощью дополнительного Фрикционного катка 16. Столик установлен -соосно базисам 3 и 4, а каток 16 закреплен на валу микроэлектродвигателя 11 с возможностью перемещения вдоль него и кинематически связан со столиком 15. Скрепив базисы 3 и 4 под заданным углом между ними, установив токосъемники 9 и 10 и каток 16 на заданных расстояниях от центра, подают напряжение на датчики 7 и 8 и включают микроэлектродвигатель 11, при этом пишущий штифт 14 вычерчивает желаемую кривую. 5 ил. с S (Л

СОЮЗ СОБЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 43 L 11/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ В „ :

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ I и р;д; -, ....

Ф (61) 1100148 (21) 4165974/31 — 12 (22) 22.12.86 (46) 30.06.88. Бюл. № 24 (71) Горьковский инженерно-строительный институт им. В.П.Чкалова (72) Г.А.Шеховцов (53) 734.34(088.8) (56) Авторское свидетельство СССР

¹- 11001148, кл. В 43 L 11/00, 10.03.83. (54) ПРИБОР ДЛЯ ПОСТРОЕНИЯ ПОДЕРЫ

ЭЛЛИПСА (57) Изобретение является дополнительным к изобретению по авт. св.

У 1100148. Изобретение относится к чертежным приборам для вычерчивания подеры эллипса, кардиоиды и сопряжений различных кривых высшего порядка и может быть использовано в геодезии

„„SU„» l 406018 А 2 и навигации при оценке точности положения пунктов и судов, а также в прикладной геометрии и чертежно-конструкторских работах. Целью изобретения является расширение диапазона вычерчиваемых кривых за счет переда.чи вращения базисов на поворотный столик 15 с помощью дополнительного фрикционного катка 16. Столик установлен .соосно базисам 3 и 4, а каток

16 закреплен на валу микроэлектродвигателя ll с возможностью перемещения вдоль него и кинематически связан со столиком 15, Скрепив базисы 3 и 4 под заданным углом между ними, установив токосъемники 9 и 10 и каток 16 на заданных расстояниях от центра, подают напряжение на датчики 7 и 8 и включают микроэлектродвигатель 11, при этом пишущий штифт 14 вычерчивает желаемую кривую. 5 ил.

14060)8

Изобретение относится к чертежным приборам для построения плоских кривых, в частности подеры эллипса, кардиоиды и сопряжений различных кривых высшего порядка, может быть ис5 пользовано в геодезии, навигации, в прикладной геометрии и чертежно-конструкторских работах и является усовершенствованием известного устройства по авт. св. )1- 1100148.

Известный прибор содержит два соосно установленных на рамном основании градуированных поворотных базиса, связанных между собой дугообразной угломерной шкалой и фиксирующим винтом, и пишущий штифт. Прибор имеет закрепленные на основании два датчика напряжений, установленные на базисах два токосъемника, электрически 20 связанный с ними микроэлектродвигатель и фрикционный каток, закрепленный на его валу, и кинематически связанную с микроэлектродвигателем каретку с закрепленным на ней пишущим 25 штифтом. Базисы в приборе выполнены в виде вертикальных прямоугольных рамок, при этом один токосъемник установлен на верхнем плече одного базиса, другой токосъемник — на нижнем плече другого базиса, микроэлектродвигатель и каретка установлены на нижнем плече одного из базисов.

Целью изобретения является расширение диапазона вычерчиваемых кривых.

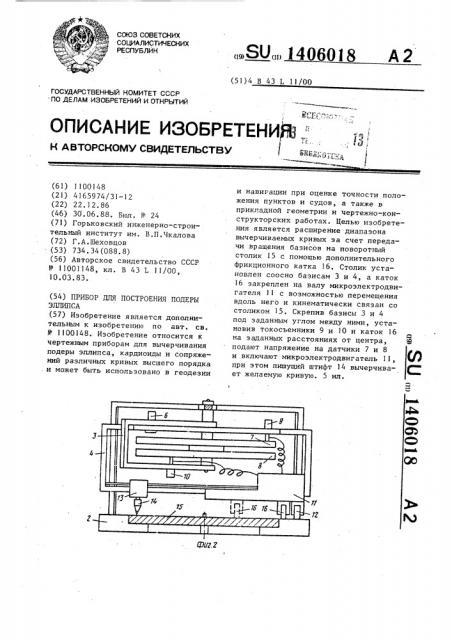

На фиг.) показан предлагаемый при35 бор, вид сверху, на фиг.2 — то же, вид сбоку; на фиг.3 — подера эллипса, на фиг.4 — кардиоида, на фиг.5 — пример сопряжения кривых.

Прибор имеет рамное основание 1, установленное на чертежной основе 2.

На рамном основании 1 соосно установлены два градуированных поворотных базиса 3 и 4, связанных между собой 45 дугообразной угломерной шкалой 5 и фиксирующим винтом 6, причем каждый базис выполнен в виде вертикальной прямоугольной рамки. На основании 1 закреплены датчики 7 и 8 напряжений, представляющие собой две квадратные

50 горизонтальные пластины. На рабочей поверхности каждой пластины размещен ряд параллельных изолированных друг от друга токопроводящих полос, причем полосы датчика 7 параллельны оси

Х, а полосы датчика 8 параллельны оси Y. Токопроводящие полосы датчиков 7 и 8 связаны с калиброванным делителем напряжения. На верхнем плече базиса 4 установлен токосъемник 9, а на нижнем плече базиса 3 — токосъемник 10. На нижнем плече базиса

4 закреплен электрически связанный с токосъемниками 9 и 10 микроэлектродвигатель 11, на валу которого закреплен фрикционный каток 12. На том же плече базиса 4 установлена каретка 13, кинематически связанная с микроэлектродвигателем 11 и несущая пишущий штифт 14.

Прибор снабжен круглым поворотным столиком 15, который установлен на чертежной основе 2 соосно базисам 3 и 4, а на валу микроэлектродвигателя

II закреплен дополнительный фрикционный каток 16 с возможностью перемещения вдоль этого вала.

Прибор работает следующим образом.

Пусть требуется вычертить подеру эллипса или другую кривую, характеризующую погрешность положения пункта, определенного геодезической засечкой, угол которой у.

Поворотный базис 3 с помощью фиксирующего винта 6 устанавливают на отсчет шкалы 5, равный углу 90 + у.

Токосъемники 9 и 10 закрепляют на расстояниях от центра О, соответствующих точности измерения угловых и линейных элементов засечки. На токопроводящие слои датчиков 7 и 8 подают напряжение с калиброванного делителя. Включают микроэлектродвигатель

11, который через фрикционный каток

12 вращает поворотные базисы 3 и 4 с закрепленными на них токосъемниками

9 и 10, которые снимают напряжение

UII и Пн с верхнего и нижнего датчиков 7 и 8. Напряжения U и Uя пропорциональны перемещениям токосъемников относительно центра О, соответственно по осям координат Х и У, т.е. U< соответствуют дХ, à U — dY. Напряжения верхнего и нижнего датчиков преобразуются по закону,2

"Ьых= " Ь "Н

Выходное напряжение П ы пропорционально радиусу-вектору Р точки подеры для данной ориентировки базисов.

Напряжение U >b,> подается на микроэлектродвигатель 11 для смещения каретки 13 с пишущим штифтом 14 вдоль нижнего плеча базиса 4 на величину, пропорциональную радиусу-вектору Р з 140601

При включенном микроэлектродвигателе 11 одновременно с вращением фрикционного катка 12 вращается фрикционный каток 16. При этом, если ка5 ток 16 перемещается по чертежной основе 2, то столик 15 остается неподвижным. Если установить каток 16 на .валу микроэлектродвигателя так, чтобы он перемещался по поверхности сто- 1ð лика 15, то вращение катка 16 вызывает вращение поворотного столика 15.

Причем скорость вращения столика 15 зависит от того, на каком расстоянии от его центра находится фрикционный каток 16, Таким образом, в результате вращательного движения базисов 3 и 4 с закрепленными на них токосъемниками 9 и 10 и поступательного движения каретки 13 с пишущим штифтом 2О

14 на неподвижном столике 15 вычерчивается подера эллипса (фиг.3), а на вращающемся столике 15 вычерчивается кардиоида (фиг.4; соотношение угловых скоростей вращения базисов и 25 столика 1:1) или сопряжение кривых высшего порядка (фиг.5; соотношение скоростей 2:1). Меняя положение фрикционного катка 16 относительно центра поворотного столика 15, можно с gp помощью прибора вычерчивать различные кривые и геометрические фигуры.

Таким образом, предлагаемый прибор в отличие от прототипа позволяет расширить диапазон вычерчиваемых кривых высшего порядка. B геодезии погрешность положения определяемого пункта, а в навигации погрешность места судна характеризуют средними квадратическими ошибками по осям координат или другим заданным направлениям, Эти ошибки представляют собой .соответствующие радиусы-векторы подеры эллипса ошибок, кардиоиды или других кривых.

Такие кривые являются источником получения и средством хранения в графической форме большого объема полезной информации и могут быть также использованы при решении вопросов оптимизации геодезических сетей и при уравнительных вычислениях.

Формула изобретения

ПРибоР для построения подеры эллипса по авт.св. У 1100148, о т л ич а ю шийся тем, что, с целью расширения диапазона вычерчиваемых кривых, он имеет расположенный под базизами соосно с ними поворотный столик и кинематически связанный с ним дополнительный фрикционный каток, закрепленный на валу микроэлектродвигателя с воэможностью перемещения вдоль него.
