Способ изготовления мебельных щитов

Способ изготовления мебельных щитов

Иллюстрации

Показать все

Реферат



Изобретение относится к способу изготовления мебельных щитов, позволяет повысить качество щитов за счет имитации открытых пор древесины и упростить технологию изготовления посредством обработки рисунка пор древесины поверхностно-активным веществом перед нанесением лака, вьщержки при 20-80 С в течение 5-120 с и - . использования алкамона в качестве поверхностно-активного вещества. 1 з.п.ф-лы, 1 табл.

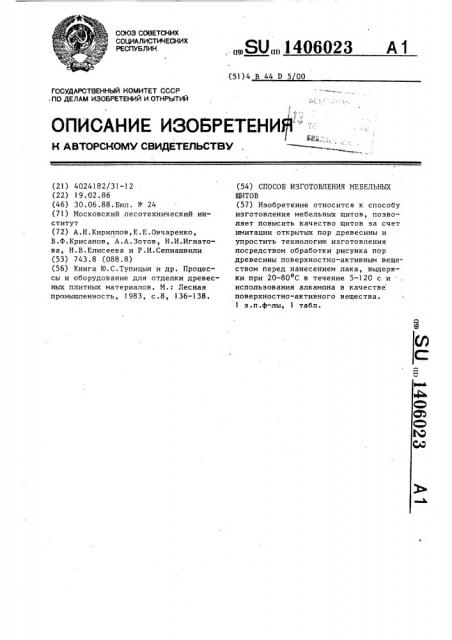

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1406023

А1 (51)4 В 44 D 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИ "К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕНКЫЙ КОМИТЕТ СССР

ll0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4024182/31-1 2 (22) 19.02,86 (46) 30.06.88.Бюл ° ¹ 24 (71) Московский лесотехнический институт (72) А.Н.Кириллов,Е.Е.Овчаренко, В.Ф.Крисанов, А.А.Зотов, Н.И.Игнатова, Н.В.Елисеева и P.È.Ñåïèàøâèëè (53) 743.8 (088.8) (56) Книга Ю.С.Тупицын и др. Процессы и оборудование для отделки древесных плитных материалов. М.: Лесная промышленность, 1983, с.8, 136-138, (54) СПОСОБ ИЗГОТОВЛЕНИЯ МЕБЕЛЬНЫХ

ЩИТОВ (57) Изобретение относится к способу изготовления мебельных щитов, позволяет повысить качество щитов за счет имитации открытых пор древесины и упростить технологию изготовления посредством обработки рисунка пор древесины поверхностно-активным веществом перед нанесением лака, вьщерж" ки при 20-80 С в течение 5-120 с и использования алкамана в качестве поверхностно-активного вещества. 1 з.п.ф-лы, 1 табл.

1406023

Изобретение относится к деревообрабатывающей промышленности, а именно к способу, изготовления мебельных щитов.

Целью изобретения является повы5 шение качества щитов за счет имитации открытых пор древесины и упрощения технологии изготовления.

Способ изготовления мебельных щитов заключается в раскрое древесных плит, подготовке подложки, нанесении на нее рисунка пор древесины, лака с последующей вьдержкой, перед на-, несением лака рисунок пор древесины обрабатывают поверхностно-активным веществом, а вьдержку осуществляют при 20-80 С в течение 5-120 с, при этом в качестве поверхностно-активного вещества используют алкамон. 20

Пример 1. На образцы размером

200х180 мм, выпиленные из мебельного щита, облицованного пропитанной текстурной бумагой с полной поликонденса" цией смолы наносится поверхностно-ак-,25 тиавное вещество алкамон ДСМ с помощью трафарета в виде штрихов длиной 50 мм и шириной 1,5-2 мм с шагом

10 мм с . расходом 10 г/м . Затем пос- ле выдержки в течение „ = 5 с при — 20 С наносится полиэфирный лак

ПЭ-2106 фотохимического отверждения, не требующий облагораживания с толщиной лакового слоя не более 200 мкм, При этом определяется время, необходимое для полного стекания лака с поверхности ПАВ, т.е. время образования "открытой поры". Вьдержка при температуре = 20 С дает время образования поры ig = 240 с. Качество 40 поверхности полиэфирного покрытия контролируется визуально и должно соответствовать T категории качества.

В таблице. представлены режимные параметры образования открытых пор 45 на древесной подложке.

Пример 2. Аналогичен примеру

1. При этом после вьдержки образца с нанесенным на него ДСМ в течение

70 с при t< 50 С наносится полиэфирный лак фотохимического отверждения ПЭ-2106, время образования

"открытой поры" — = 1 20 с при 30 С. Далее аналогично примеру 1 .

Пример 3. Аналогичен примеру !. При этом после вьдержки образца с нанесенным на него ДСМ в течение,1= 120 с при tz 80 С наносится полиэфирный лак фотохимического ,отверждения ПЭ-2106, а время образования "открытой поры" составляет

= 60 с при t g = 40 С. Далее аналогично примеру 1, Пример 4. Аналогичен примеру

1. При этом после вьдержки образца с нанесенным на него ДСМ в течение

"i 3 с при t| 15 C наносится лак фотохимического отверждения

ПЭ-2106, а время образования

"открытой поры" составляет

= 300 с при t q - 15 С. Далее аналогично примеру 1, Пример 5. Аналогичен примеру 1. При этом после выдержки образца с нанесенным на него ДСМ в течение 7 „ "- 180 с при t „ 90 С наносито ся лак ПЭ-210б, а время образования

"открытой поры" составляет = 50 с при t = 50 С. Далее аналогично примеру 1.

По способу-прототипу покрытие образуется без "открытых пор", что значительно снижает его декоративные свойства.

Формула и э о б р е т е н и я

1.Способ изготовления мебельных щитов, заключающийся в раскрое древесных плит, подготовке подложки, нанесении на нее рисунка пор древесины, лака с последующей вьдержкой, о т л и ч а ю шийся тем, что, с целью повышения качества щитов за счет имитации открытых пор древеси ны и упрощения технологии изготовления, перед нанесением лака рисунок пор древесины обрабатывают поверхностно-активным веществом а вьдерж3 . ку осуществляют при 20-80 С в течение 5-120 с.

2. Способ по п.1, о т л и ч а юшийся тем, что в качестве поверхностно-активного вещества используют алкамон.

1406023

Показатели

Примеры

Г ) Г Г

180

70 120

Время выдержки ПАВ,с

Температура выдержки, ПАВ,ОС

15

20 50

Время образования

"открытой поры", с

240 120

60 300

Температура, при которой образуется "открыо тая пора", С

20 30

l5

Наличие "открытых пор" и оценка качества покрытия

Составитель В.Буланов

Редактор Т.Парфенова Техред Л.Сердюкова Корректор Л.Пилипенко

Заказ 3145/16 Тираж 369 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Поры видны отчетливо,покрытие отличного качества с хорошей иммитацией натуральной древесины

Поры не выявляются, покрытие иэ-эа этого с низкими декоративными свойствами
