Устройство для укладки плодов в тару

Устройство для укладки плодов в тару

Иллюстрации

Показать все

Реферат



Изобретение относится к механизации сельского хозяйства и может быть использовано при механизированной уборке плодов. Цель изобретения - снижение повреждения плодов. Устройство дня укладки плодов в тару содержит опускной транспортер, включающий подающий конвейер 1 с горизонтальным и вертикальным участками и вертикальный прижимной конвейер 2, механизм подъема опускного транспортера с гидроцилиндром 3 и системой

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дд 4 В 65 В 25/04, 5/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/ " ::

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (57) Изобретение относится к механизации сельского хозяйства и может быть использовано при механизированной уборке плодов. Цель изобретения— снижение повреждения плодов. Устройство для укладки плодов в тару содержит опускной транспортер, включающий подающий конвейер 1 с горизонтальным и вертикальным участками и вертикальный прижимной конвейер 2, механизм подъема опускного транспортера с гидроцилиндром 3 и системой

Фис. 1 (21) 4155004/28-13 (22) 02,12.86 (46) 30.06.88. Бюп. № 24 (7 1) Всесоюзный научно-исследовательский институт садоводства им. И.В. Мичурина (72) В.Г. Бросалин (53) 621.798(088.8) (56) Авторское свидетельство СССР № 397430, кл. В 65 В 25/04, 1971. (54) УСТРОЙСТВО ДПЯ УКЛАДКИ ПЛОДОВ

В ТАРУ

„„SU„„3406037 А1

1406037 и вертикальным участками и вертикальный прижимной конвейер 2, механизм подъема опускного транспортера с гидроцилиндром 3 и системой управления, включающей гидрораспределитель 4.

Подвижные лотки 5 расположены под опускным трансформатором и кинематически связаны с ego приводом (гидромотором) 6.

Грузонесущие поверхности конвейеров

20 выполнены в виде гофр 32 из эластичного материала. Для управления гидрораспределителем вручную предусмотрены рычаг 33 с фиксатором 34 и тросик 35 в оболочке 36.

Устройство работает следующим образом.

Плоды с горизонтального участка подающего конвейера 1 попадают в

30 зазор между гофрами 32 подающего конвейера 1 и прижимного конвейера 2, опускаются и далее по лоткам 5 скатываются в тару 22. При этом кривошип

7 через шатун 8, коромысло 9 и тяги 10 сообщает колебания лоткам 5

3 в направлении, указанном стрелками.

Причем эти колебания синхронизированы с движением гофр 32 таким образом, что скорость встречи плода с

40 лотками минимальна. По мере наполнения тары плоды подкатываются под лотки управления, подвижные лотки 5, кинематически связанные посредством кривошипно-коромыслового механизма с приводом опускного транспортера.

Плоды подаются на горизонтальный участок подающего конвейера 1,и, попадая между гофрами 32 прижимного и подающего конвейеров, попадают на подвижные лотки 5, совершающие колебательИзобретение относится к механизации сельского хозяйства и может быть использовано при механизированной уборке плодов.

Цель изобретения — снижение повреждения плодов.

Поставленная цель достигается тем, что обеспечивается минимальная скорость встречи плодов с тарой.

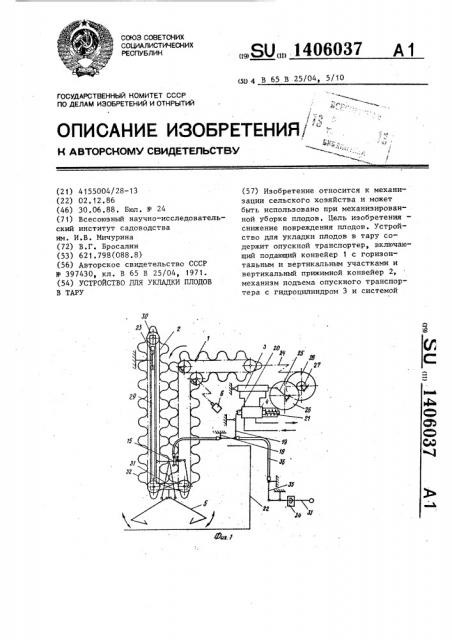

На фиг. 1 изображено предлагаемое устройство, вид сбоку;.на фиг. 2 кривошипно-коромысловый механизм с . лотками в момент включения механизма подъема °

Устройство для загрузки плодов в тару содержит опускной транспортер, подающий конвейер 1 с горизонтальньм.

Кинематическая связь выполнена в виде кривошипно-коромыслового механизма, включающего кривошип 7, шатун

8 и коромысло 9, которое посредством тяг 10 связано с наклонными шарнирно закрепленными подвижными лотками 5, зазор между которыми перекрыт амортизатором 11. Коромысло 9 имеет шарнирно соединенный с ним и удерживаемый посредством тяги 12 с гайкой 13 и пружины 14 двуплечий рычаг 15. Он тросом 16, оболочка 17 которого одним концом закреплена на двуплечем рычаге 15, а другим — на кронштейне ное движение. При увеличении слоя плодов в таре 22 подвижные лотки упираются в них и через кривошипно-коромысловый механизм и трос воздействуют на золотник 20 гидрораспределителя 4, после чего посредством гидроцилиндра

3 удлиняется горизонтальный участок подающего конвейера 1, а вертикальный — укорачивается. 2 з.п. ф-лы, 2 ил. г рамы 18, связан через рычаг 19 с золотником 20 гидрораспределителя 4.

Золотник установлен с возможностью осевого перемещения посредством пружины 21. Горизонтальный и вертикальный участки подающего конвейера 1 выполнены с возможностью взаимного изменения длины для вертикального перемещения опускного транспортера относительно тары 22 по направляющим роликам 23 посредством гибкой тяги

24 и гидроцилиндра 3, действующего через кривошип 25, шестерни 26 и 27 и барабан 28. Направляющие ролики

23 смонтированы в пазах 29 рамы 30 прижимного конвейера 2. Привод транспортеров производится гидромотором 6 и перекрестной ременной передачей 31.

140603 7 и препятствуют их движению вниз. При этом шатун 8 поворачивает двуплечий рычаг 15, сжимая пружину 14, и тросом 16 переводит золотник 20 рас5 пределителя 4 из нейтрального положения в положение, когда поток масла направляется в гидроцилиндр 3, который поднимает опускной транспортер, причем скорость его подъема пропор- 1р циональна смещению золотника распределителя. При подъеме опускного транспортера прекращается действие лотка на золотник, и пружина 21 восстанавливает нейтральное положение этого 15 золотника в корпусе распределителя.

За счет этого опускной транспортер всегда находится на заранее заданной высоте от уровня плодов в таре, не превышающем допустимых пределов. По- 2р сле замены наполненного контейнера оператор рычагoM 33 опускает устройство в следующий контейнер и фиксирует этот рычаг для работы устройства в автоматическом режиме. 25

Формула из обретения

1. Устройство для укладки плодов в тару, содержащее опускной транс- 30 портер, механизм подъема опускного транспортера с гидроцилиндром и системой управления, подвижные лотки, расположенные под опускным транспортером и кинематически связанные с его приводом, при этом подвижные лотки связаны системой управления с механизмом подъема опускного транспортера, о т л и ч а ю щ е е с я тем, что, с целью снижения повреждения плодов, кинематическая связь подвижных лотков с приводом опускного транспортера выполнена в виде кривошипно-коромыслового механизма, на коромысле которого шарнирно закреплен с возможностью поворота в вертикальной плоскости двуплечий рычаг, а система управления механизмом подъема включает гидрораспределитель, при этом коромысло кинематически связано с подвижными лотками и гидрораспределителем.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что опускной транспортер включает подающий конвейер с горизонтальным и вертикальным участками и вертикальный прижимной конвейер, при этом горизонтальный и вертикальный участки выполнены с возможностью взаимного изменения длины.

3. Устройство по пп. 1 и 2, о т . л и ч а ю щ е е с я тем, что грузонесущие поверхности подающего и прижимного конвейеров выполнены в виде гофр из эластичного материала.

1406037

Составитель Ю. Антонов

Техред Л. Сердюкова Корректор Э. Лончакова

Редактор Т. Парфенова

Заказ 3147/17 Тираж 664 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.о д. 4/5,Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
