Изобретение относится к устройствам для исследования атмосферного воздуха, к споровым ловушкам. Цель изобретения - повышение чувствительности . Споровая ловушка содержит корпус 1с флюгером 2, установленные на валу 3 с возможностью поворота, вентилятор 4, всасывающий патрубок 5 и.отводящий патрубок 6 для воздуха, часовой механизм 7 с закрепленной на его валу асадительной поверхностью 8, выполненной в виде диска 9. Диск 9 содержит прорези 10 для прохода воздуха и концентрично расположенные кольца. При этом патрубок 5 установлен с возможностью радиального пере« мещения.. Ловушка позволяет проводить избирательное осаждение по размеру на кольца биологических частиц различной природы и осуществлять контроль за количеством осажденных частиц на осадительную поверхность 8. 3 лл. S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дц 4 С 12 И 1/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ; -:

Н А ВТОРСНОМЪГ СВИДЕТЕЛЬСТВУ (21) 4106899/30-13 (22) 07 ° 08.86 (46) 30.06.88. Вюл. Р 24 (71) Всесоюзный научно-исследовательский институт фитопатологии (72) А.Н.Клочко и Н.В.Никитин (53) 543.27(088;8) (56) Аэрозоли в защите растений.

Научные труды ВНИИФ. М.: Колос, 1982,. с.178, рис. 2. (54) СПОРОВАЯ ЛОВУШКА (57) Изобретение относится к устрой ствам для исследования атмосферного воздуха, к споровым ловушкам. Цель изобретения — повышение чувствительности. Сноровая ловушка содержит корпус 1 с флюгером 2, установленные

„„SU„„1406152 А 1 на валу 3 с возможностью поворота, вентилятор 4, всасывающий патрубок 5 и отводящий патрубок 6 для воздуха, часовой механизм 7 с закрепленной на

его валу асадительной поверхностью

8, выполненной в виде диска 9. Диск

9 содержит прорези 10 для прохода воздуха и концентрично расположенные

I кольца. При этом патрубок 5 установлен с возможностью радиального пере . мещения. Ловушка позволяет проводить избирательное осаждение по размеру на кольца биологических частиц различной природы и осуществлять контроль за количеством осажденных частиц на осадительную поверхность 8.

3 ил.

1406152

Изобретение относится к устройст-. вам для микробиологического исследования атмосферы и предназначено для обнаружения возбудителей болезней и спор микроорганизмов.

Цель изобретения — повышение чувствительности и тем самым расширение функциональных возможностей ловушки.

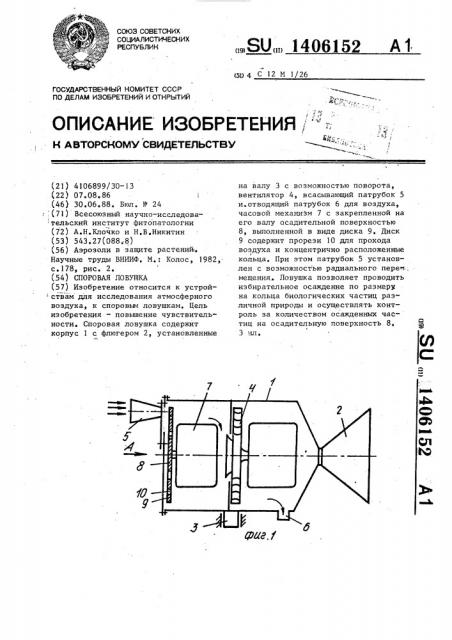

На фиг.1 изображена споровая ловушка, продольный разрез; на фиг.2 диск; на фиг.3 — вид А на фиг.1.

Споровая ловушка содержит корпус 1 с флюгером 2, установленные с воэмож- ностью поворота на валу 3, вентиля- 15 тор 4, всасывающий патрубок 5 и отводящий патрубок 6 для воздуха, раэме щенный в корпусе 1 часовой механизм

7 с закрепленной на его валу осадительной поверхностью 8, выполненной 20 в виде диска 9. Диск 9,содержит сквозные прорези 10 для прохода воздуха с образованием концентрично расположенных колец 11, соединенных перемычками 12, при этом всасывающий 25 патрубок 5 установлен с возможностью радиального перемещения. Всасывающий патрубок 5 закреплен на пластине 13, имеющей продольные направляющие прорези 14 и фиксирующие винты 15, а 30 на стенке корпуса 1, напротив всасывающего патрубка 5, имеется отверстие

16 для прохода воздуха к диску 9, Споровая ловушка работает следующим образом. 35

В начале работы включается вентилятор 4. Воздух из внешнего пространства поступает через всасывающий патрубок 5 к осадительной поверхности 8 диска 9, который вращается с заданным 40 числом оборотов в секунду под действием часового механизма 7.

Взвешенные в воздухе споры при обтекании одного из требуемых колец 11 вращающегося диска 9 осаждаются на его липкой поверхности 8, образуя развертку отложений по времени.

Флюгер 2 непрерывно поворачивает входной патрубок 5 навстречу ветру.

В зависимости от требуемой чувст 50 вительности всасывающий патрубок 5 перемещается радиально по высоте передней стенки корпуса 1 и устанавливается напротив требуемой ширины кольца 11 диска 9.

Так как при всех прочих равных условиях на поверхности с малыми размерами можно осадить частицы гораздо меньшего размера, чем на поверхности большой площади, частицы размером

5-10 мкм можно достаточно эффективно, с большим коэффициентом улавливания осадить на поверхность шириной 1-2 мм, в то же время частицы размером 2050 мкм не могут быть эффективно осаждены на поверхность шириной 20-,50 мм, Таким образом, уменьшая приемную поверхность улавливания, значительно повышают чувствительность прибора для мелких частиц

Предлагаемая спороловушка имеет чувствительность в 2,5 раза больше, чем известная (при одинаковых расходах воздуха и энергозатратах).

Повьппение чувствительность в 2,5 раза обусловлено тем,.что при одинаковых параметрах прибора и одинаковой скорости прососа воздуха количество частиц размером 6-8 мкм, улавливаемых на наиболее узкую приемную поверхность, в 2,5 раза больше, чем на сплошной диск. В то же время асчеты показывают, что чувствитель,ность должна увеличиться в 2,7-2,8 раза.

Наибольшая чувствительность ловушки достигается, когда всасывающий патрубок 5 наиболее удален от центра диска 9 и расположен напротив наиболее узкого кольца 11 осадительной поверхности.8.

Таким образом, данная споровая ловушка позволяет эффективно улавливать иэ атмосферы частицы с различной величиной, в частности споры микроорганизмов, возбудители болезней (вирусы) и другие биологические микрообъекты, а возможность избирателЬного полного или частичного улавливания тех или иных частиц различной природы и размера, расширяет функциональные возможности ловушки и область ее применения, Формула изобретения:

Споровая ловушка, содержащая корпус с флюгером, установленные с возможностью поворота на валу, вентилятор, всасывающий и отводящий патрубки для воздуха, размещенный в корпусе часовой механизм с закрепленной на .его валу осадительной поверхностью, вылолненной в виде диска, о т л и— ч а ю щ а я с я тем, что, с целью повышения чувствительности и тем самым расширения функциональных возмож-, ностей ловушки, диск содержит сквозные прорези для прохода воздуха, с образованием концентрично расположенных колец, соединенных перемычками, Г

1406152 4 при этом всасывающий патрубок установлен с возможностью радиального пе-, ремещения.
