Ножевая ремизоподъемная каретка

Ножевая ремизоподъемная каретка

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для программного управления процессом формирования тканей на ткацких станках и касается конструкции ножевых ремизоподъемных кареток с электронным управлением движения ремиз. Целью изобретения является упрощение конструкции и повышение надежности в работе. Во время выстоя 12 3 .5 ремиз крючок 1 удерживается в верхнем положении за счет опорной поверхности 4, упора. 5 и горизонтальной поверхности выступа 1 1 , опирающейся на шток iO. При подаче на электромагнит 8 с выхода электронного блока 14 программного управления управляющего сигнала якорь 9 притягивается к электромагниту 8 и шток 10 освобождает выступ 11. Силовой нож 7, перемещаясь по профилированной поверхности 6, захватывает крючок 1, что приводит к движению балансира 2, рычагов 3 и ремиз ткацкого станка. При возврате силового ножа 7 выступ 11 воздействует верх- . ней поверхностью на шток 10, который прижимает якорь 9 к электромагниту 8. При отсутствии управляющего сигнала с -выхода электронного блока 14 программного управления на электромагнит 8 шток 10 удерживает крю- ; чок 1 в исходном положении. 2 ил. 9 (Л

СОВХОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (511 4 D 03 С 1/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ 8@ @ 1 (21) 3891 771/31-1 2 (22) 06.05.85 (46) 30.06.88.Бюл.М- 24 (71) Новосибирский электротехнический институт (72) Ю.А.Афанасьев, В.П.Медведев, В.А.Хачатуров, Ю.В.Кропотов . и Н.Н.Буров (53) 677.054.227 (088.8) (56) Патент ФРГ Nt 2359135, кл. D 03 С 1/14, 1978. (54) НОЖЕВАЯ РЕМИЗОПОДЪЕМНАЯ КАРЕТКА (57) Изобретение относится к устройствам для программного управления процессом формирования тканей на ткацких станках и касается конструкции ножевых ремизоподъемных кареток с электронным управлением движения ремиз. Целью изобретения является упрощение конструкции и повышение надежности в работе. Во время выстоя

„„SU„„1406235 А 1 ремиз крючок 1 удерживается в верхнем -. оложении за счет опорной поверхности 4, упора 5 и горизонтальной поверхности выступа 11, опирающейся на шток 10. При подаче на электромагнит

8 с выхода электронного блока 14 программного управления управляющего сигнала якорь 9 притягивается к электромагниту 8 и шток 10 освобождает выступ ll . Силовой нож 7, перемещаясь по профилированной поверхности 6, захватывает крючок 1, что приводит к движению балансира 2, рычагов 3 и ремиз ткацкого станка. При возврате силового ножа 7 выступ ll воздействует верх-. ней поверхностью на шток 10, который прижимает якорь 9 к электромагниту 8. При отсутствии управляющего сигнала с выхода электронного блока

14 программного управления на электромагнит 8 шток 10 удерживает крючок 1 в исходном положении. 2 ил.

)406235

Изобретение относится к устройствам для программного управления про) .цессом формирования тканей на ткац-;

;ких станках и касается конструкции ножевых ремизоподъемных кареток с электронным управлением движения ре;миз.

Целью изобретения является упрощение конструкции и повышение надежности в работе.

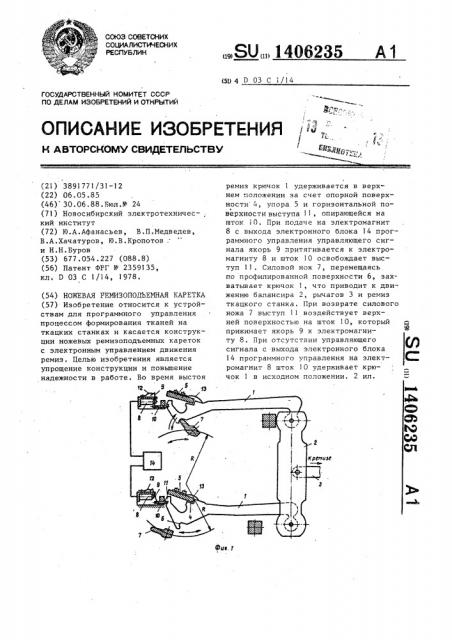

На фиг.l изображена кинематическая схема устройства; на фиг.2 — про= филь выступа крючка.

Ножевая ремизоподъемная каретка )5 содержит {фиг.)) крючки 1, кинематически связанные с одной стороны посредством балансиров 2 и рычагов 3 с ремизами ткацкого станка, а с другой стороны имеющие верхнюю опор- 20 ную поверхность 4 для взаимодействия с упором 5 и нижнюю профилированную поверхность 6 для взаимодействия с силовым ножом 7,. электромагниты 8 по числу крючков,1, якорь 9 каждого из 25

) которых кинематически связан со штоком 10, установленным с возможностью горизонтального перемещения и взаимодействия с выступом 11, соединяющим, верхнюю опорную поверхность 4 и ниж нюю профилированную поверхность 6 крючка 1, а также пружины 12 и 13 и электронный блок 14 программного управления.

Выступ ll имеет ступенчатую форму (фиг.2 ), верхняя поверхность д и нижняя поверхность Ь которого расположены параллельно и наклонно к соединяющей их горизонтальной поверхности с. 40

Ножевая ремизоподъемная каретка работает следующим образом.

Во время выстоя ремиз крючок 1 . удерживается в верхнем положении, упираясь верхней опорной поверхностью

4 в упор 5 и горизонтальной поверхностью с выступа 11 на шток 10.

При повороте по часовой стрелке силового ножа 7 последний поворачивает крючок 1, образуя между горизонтальной поверхностью с крючка и штоком l 0 зазор. При этом нижняя поверхность Ь выступа 11 воздействует на шток 10 и прижимает якорь 9 к электромагниту 8. Если на электромагнит 8 с выхода электронного блока )4 программного управления будет подан управляющий сигнал, то шток 10 останется притянутым к электромагниту 8 и при движении си- . лового ножа 7 против часовой стрелки крючок 1 под воздействием пружины 13 начнет двигаться вниз, оставаясь в контакте с силовым ножом

7, и через балансир 2 и систему рычагов 3 приведет в движение соответствующую ремизу.

Если на электромагнит 8 с выхода электронного блока 14 программного управления сигнал не будет подан, то пружина 12 возвратит шток 10 и соответственно якорь 9 в исходное положение, горизонтальная поверхность с выступа ll войдет в контакт со штоком 10 и крючок 1 удерживается в верхнем положении.

При возврате силового ножа 7 вместе с крючком 1 в исходное положение верхняя поверхность б выступа ll воздействует на шток 10, перемещая его влево, и прижимает якорь 9 к электромагниту 8.

Ф о р и у л а и з о б р е т е н и я

Ножевая ремизоподъемная каретка, содержащая крючки, каждый из которых с одной стороны кинематически связан посредством балансира с ремизами, а с другой стороны имеет верхнюю опорную поверхность для взаимодействия с упором и нижнюю профилированную поверхность для взаимодействия с силовым ножом соединяющим их выступом, а также по числу крючков электромагниты, электрически связанные с электронным блоком программного управления, отличающаяся тем, что, с целью упрощения конструкции и повышения надежности в работе, выступ крючка имеет ступенчатую форму, верхняя и нижняя поверхности которого расположены параллельно и наклонно к соединяющей их горизонтальной поверхности, а электромагнит установлен в зоне траектории перемещения выступа крючка с возможностью взаимодействия с ним якоря электромагнита

1406235.Составитель А.Козлов

Редактор О.Спесивых Техред M.Õoäàíè÷ Корректор Л. Пилипенко

Заказ 3165/27

Тираж 420 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
