Способ изготовления конденсаторной бумаги
Иллюстрации
Показать всеРеферат
Изобретение относится к области целлюлозно-бумажной промьшленности и позволяет улучшить качество бумаги за счет повьппения электрической прочности ее при сохранении тангенса угли диэлектрических потерь. Электро изоляционную целлюлозу распускают в гидроразбивателе и размалывают в дисковой мельнице до степени помола 96, и длины волокна 42 дг. Затем целлюлозную суспензию разбавляют обессоленной водой до концентрации 0,25% и вводят химическую добавку в качестве 1,5-9,0% от массы абсолютно сухой целлюлозы. В качестве химической добавки используют смесь уксусног кислого цинка и модифицированной бутиловым спиртом коллоидной двуокиси кремния, обработанной смесью полиэтиленгликолевых зфиров стеариновой кислоты при их соотношении соответственно от 1:3 до 12:1. 1 табл. i СЛ

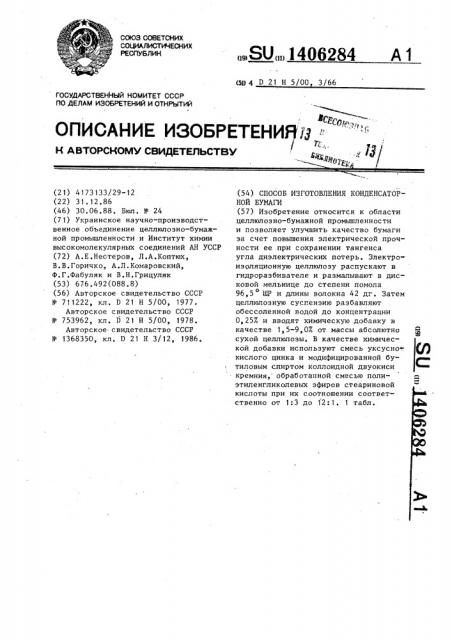

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (59 4 D 21 Н 5/00 3/66
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ/3
Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ g Х Q/
Ф,ф и (21) 4173133/29-12 (22) 31. 12.86 (46) 30. 06,88. Бюл. N - 24 (7 1) Украинское научно-производственное объединение целлюлозно-бумажной промышленности и Институт химии высокомолекулярных соединений АН УССР (72) А,Е.Нестеров, Л.А.Коптюх, В.В.Горичко, А.Л.Комаровский, Ф,Г.Фабуляк и В.Н.Грицуляк (53) 676.492(088.8) (56) Авторское свидетельство СССР
9 711222, кл. D 21 Н 5/00, 1977.
Авторское свидетельство СССР
Р 753962, кл. D 21 Н 5/00, 1978.
Авторское свидетельство СССР
Р 1368350, кл. D 21 Н 3/12, 1986.
„„SU„„1406284 А 1 (54) СПОСОБ ИЗГОТОВЛЕНИЯ КОНДЕНСАТОРНОЙ БУМАГИ (57) Изобретение относится к области целлюлозно-бумажной промьппленности и позволяет улучшить качество бумаги за счет повышения электрической прочности ее при сохранении тангенса угла диэлектрических потерь. Электро изоляционную целлюлозу распускают в гидроразбивателе и размалывают в дисковой мельнице до степени помола
96,5 ШР и длины волокна 42 дг. Затем целлюлозную суспензию разбавляют обессоленной водой до концентрации
0,25% и вводят химическую добавку в качестве 1,5-9,0Х. от массы абсолютно сухой целлюлозы. В качестве химической добавки используют смесь уксусно» кислого цинка и модифицированной бутиловым спиртом коллоидной двуокиси кремния, обработанной смесью полиэтиленгликолевых эфиров стеариновой кислоты при их соотношении соответственно от 1:3 до 12:1. 1 табл.
1406284
Изобретение относится к целлюлозно-бумажной промышленности, в частности к изготовлению электроизоляционной бумаги..
5 !
Цель изобретения — улучшение ка чества бумаги за счет повышения ! электрической прочности ее при сохранении тангенса угла диэлектрических потерь. 10
Сущность изобретения заключается в том, что в известном способе изготовления конденсаторной бумаги, включающем размол целлюлозы, введение химической добавки, отлив, прессова- ll5 ние и сушку бумажного полотна, в качестве химической добавки используют смесь уксуснокислого цинка и модифицированной бутиловым спиртом коллЬидной двуокиси кремния, обработанной смесью полиэтиленгликолевых эфиров стеариновой кислоты, при их соотношении соответственно от 1:3 до . I2:1 и расходе смеси 1,5-9,0Х от массы абсолютно сухой целлюлозы.
Предлагаемое изобретение позволяет повысить удельную электрическую прочность электроизоляционной бумаги за счет заполнения частицами химической добавки и микродефектов структуры бу- 30 маги благодаря малым коллоидной величины размерам частиц химической добавки и низкой степени их агрегации ,вследствие наличия на поверхности частиц хемосорбированного органическо.
35 го соединения.
Пример 1. Электроизоляционную целлюлозу марки Э-2 (по ГОСТ
5186-82) распускают в гидроразбивателе в обессоленной воде при концентрации волокна 27. и размалывают в дисковой мельнике до степени помола
96,5 ШР и длины волокна 42 дг. После размола целлюлозную суспензию разбавляют обессоленной водой до концентрации волокна 0,25Х.
В емкость объемом 15 л, снабженную механической мешалкой, помещают 0,5 кг модифицированной бутиловым спиртом коллоидной двуокиси кремния (бутосил по ТУ 6-18-159-78) и заливают 10 л
50 обессоленной воды. При перемешивании добавляют О, 1 кг неионогенного поверхностно-активного вещества — смесь полиэтиленгликолевых эфиров стеариновой кислоты (Стеарокс-920 по ТУ 6-1455
778-77) . Перемешивание ведут до получения гомогенной суспензии.,В процессе перемешивания в суспензию вводят. уксусно-кислый цинк из расчета получения соотношения массы уксусно-кислого цинка к массе остальных сухих веществ 2:1.
Полученную суспензию химической добавки вводят в целлюлозную суспензию в количестве 1,57. сухих веществ к массе абсолютно сухой целлюлозы.
Из приготовленной бумажной массы на листоотливном аппарате изготавливают бумажные отливки, прессуют их, сушат и проводят испытания.
Пример 2. Бумажную массу готовят, как в примере 1, только соотношение массы уксуснокислого цинка к массе остальных сухих веществ составляет 10:1, Приготовленную суспензию химической добавки вводят в суспензию целлюлозы в количестве 5,57 сухих веществ к массе абсолютно сухой целлюлозы и тщательно перемешивают, Из полученной бумажной массы на листоотливном аппарате изготавливают бумажные отливки, прессуют их, сушат и подвергают испытаниям.
Пример 3. Бумажную массу готовят, как в примере 1, только соотношение массы уксуснокислого цинка к массе остальных сухих веществ составляет 12:1.
Приготовленную суспензию химической добавки вводят в суспензию целлюлозы в количестве 6,57 сухих веществ к массе абсолютно сухого волокна целлюлозы, тщательно перемешивают.
Из полученной бумажной массы на листоотливном аппарате изготавливают отливки, прессуют их, сушат и подвергают испытаниям.
Пример 4. Бумажную массу готовят, как в примере 1, только соотношение массы уксуснокислого цинка к массе остальных сухих веществ составляет 1:1.
Приготовленную суспензию химической добавки вводят в суспензию целлюлозы в количестве 27 сухих веществ к массе абсолютно сухой целлюлозы и тщательно перемешивают. Из полученной бумажной массы на листоотливном àïïàрате изготавлнвают отливки, прессуют их, сушат и подвергают испытаниям.
Пример 5. Бумажную массу готовят, как в примере 1, только соотношение массы уксуснокислого цинка к массе дбтальных сухих веществ составляет 5:1, 14062
Способ изготовления конденсаторной бумаги, включающий размол целлюлозы, введение химической добавки, отлив, прессование и сушку бумажного полотна, отличающийся тем, что, с целью улучшения качества бумаги за счет повышения электрической прочности ее при сохранении тангенса угла диэлектрических потерь, в качестве химической добавки используют смесь уксуснокислого цинка и модифицированной бутиловым спиртом коллоидной двуокиси кремния, обработанной смесью полиэтиленгликолевых эфиров стеариновой кислоты, при их соотношении соответственно 1:3-12: 1 н расходе смеси
1,5-9,0Х от массы абсолютно сухой целлюлозы.
Приготовленную суспензию химической добавки вводят в суспензию целлюлозы в количестве 6Х сухих веществ к массе абсолютно сухой целлюлозы и тщательно перемешивают, Из полученной бумажной массы на листоотливном аппарате изготавливают отливки, прессуют их, сушат и подвергают испытаниям, 10
Пример е. Бумажную массу готовят, как в примере 1, только соотношение массы уксуснокислого цинка к массе остальных сухих веществ состав- . ляет 6:1. 15
Приготовленную суспенцию химической добавки вводят в суспензию целлюлозы в количестве 7Х сухих веществ к массе абсолютно сухой целлюлозы и тщательно перемешивают, Из получен-20 ной бумажной массы на листоотливном аппарате изготавливают отливки, прессуют их, сушат и подвергают испытаниям.
Пример 7. Бумажную массу го- 25 . товят, как в примере 1, только соотношение массы уксуснокислого цинка к массе остальных сухих веществ составляет 1:3.
Приготовленную суспензию химичес- 30 кой добавки вводят в суспензию целлюлозы в количестве 4Х сухих веществ к массе абсолютно сухой целлюлозы и тщательно перемешивают. Из полученной бумажной масы на листоотливочном аппарате изготавливают отливки, прессуют их, сушат и подвергают испытаниям.
Пример 8. Бумажную массу готовят как в примере 1, только соотношение
40 массы уксуснокислого цинка к массе остальных сухих веществ составляет 5:3.
Приготовленную суспензию химической добавки вводят в суспензию целлюлозы в количестве 8Х сухих веществ 45 к массе абсолютно сухой целлюлозы и тщательно перемешивают. Из полученной бумажной массы на листоотливочном аппарате изготавливают отливки, прес- 1 суют их, сушат и испытывают.
Пример 9. Бумажную массу готовят, как в примере 1, только химическую добавку вводят в количестве 9Х сухих веществ к массе абсолютно сухой целлюлозы. После тщательного перемешивания из полученной бумажной массы изготавливают отливки, прессуют их, сушат и испытывают.
84 4.
Пример 10 (по прототипу).
Размолотую и разбавленную целлюлозную суспензию готовят по примеру 1.
В приготовленную целлюпозную суспензию вводят мочевину в количестве
5,0Х от массы абсолютно сухой целлюлозы. После тщательного перемешивания из полученной бумажной массы на лис- тоотливном аппарате изготавливают бумажные отливки, прессуют их, сушат и испытывают.
Результаты испытаний бумажных отливок, изготовленных по примерам
1- tO представлены в таблице.
B таблице представлены результаты испытаний заявляемой электроизоляционной бумаги и известной — по прототипу.
Сравнительный анализ данных, представленных в таблице показывает, что обработка размолотой целлюлозной волокнистой массы модификатором — коллоидной двуокисью кремния, модифицированной бутиловым спиртом и обработанной стеароксом-920 в качестве поверхностно-активного вещества и ацетатом цинка приводит к заметному повышению пробивного напряжения— электрической прочности бумаги по сравнению с прототипом. Тангенс угла диэлектрических потерь бумаги с ука" занной добавкой практически не ухудшается в сравнении с исходным образцом и прототипом.
Формула и з о б р е т е н и я
1406284
Пример
Качественные показатели образцов бумаги
Количество вводимой химдобавки, к массе абсолютно сухой целлюлозы
tg d, 7 при температуре, С
Тол- ПлотПробивное
УвеличеЭлектричесщина ность, мкм г/см напряжение, В кая
120 прочность, кВ/мм
ДБСТВ Ацетат цинка
1,О 55 0,56 1567
5 0 56 0 57 1664
60 56 057 1601
1,0 57 0,57 1716
5,0 57 0,56 1784
0,5
О, 12
0,23
0,22
0,5
О, 12
0,24
0,5
О, 12
4 1,0
5! 1,0
0,11
0,23
0,10
0,20
61 1,0 (7 3,0
6,0 57
1,0 58
0,56 1755
0,56 1728
0,11
0,24
О, 13
0,25
50 56 057 1742 31,1 290
8 3,0
0,13
0,26
9 3,0
6,0 56 0,57 1720
30,7 27,4
0,14
0,27
56 0,57 1445 25,8 . 7,0
О, 12
0,25
Ф
Двуокись кремния коллоидная, модифицированная бутиловым спиртом и обработанная неионогенным поверхностно-активным веществом, в качестве которого использован "Стеарокс-920"
Составитель О. Маслаченко
Техред М.Ходанич Корректор И. Иуска
Редактор М. Товтин
Заказ 3 168/29 Тираж 348 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5 цроизводствеино-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
1 > м очев на (4o протЮтиnly) .5,0
I» ние электрической прочности от введения химдобавки, Е
28,5 18,3
29,7 23,2
28,6 18,7
30,1 24,9
31,3 29,9
30,8 27,8
29,8 23,7
