Устройство для свинчивания-развинчивания замковых соединений бурильной колонны

Устройство для свинчивания-развинчивания замковых соединений бурильной колонны

Иллюстрации

Показать все

Реферат



Изобретение относится к технике бурения скважин и позволяет повысить надежность работы устр-ва. В корпусе 1 устр-ва размещены ведущие 4 и кающие 2 ролики с механизмом (М) 5 вращения роликов 4 и М 3 прижима роликов 2. На корпусе 1 установлен рычажный М в виде передаточных рычагов 7 с толкателями 8 и балансира 9, соединенного .с гидроцилиндрами М 3. Рычаги 7 шарнирно соединены с М 5. При подаче рабочей жидкости в гидроцилиндры М 5 происходит вращение роликами 4 трубы 10. Усилие передается на рычаги 7, толкатели 8 которых взаимодействуют с балансиром 9. Усилие прижима М 3 увеличивается пропорционально возрастанию момента сопротивления свинчивания - развинчивания резьбы. 1 ил. с: S (Л с ff 8 4 о О5 СО СО СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1406335 А 1 (50 4 Е 21 В 19/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ..

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4131752/22-03 (22) 08. 10. 86 (46) 30 . 06 . 88. Бюл. 9 24 (71) Специальное проектно-конструкторское бюро автоматизации глубокого разведочного бурения Всесоюзного производственного объединения "Союзгеотехника" (72) А.А.Иванов, 10.В.Кальгин и А.Я.Спасский (53) 622.242.3(088.8) (56) Патент США М 3521509, кл. 81.57.15, опублик. 1970.

Каталог фирмы "Varco", 1976-77, с. 5793-5795. (54) УСТРОЙСТВО ДЛЯ СВИНЧИВАНИЯ-РАЗВИНЧИВАНИЯ ЗАМКОВЫХ СОЕДИНЕНИЙ БУРИЛЪНОЙ КОЛОННЫ (57) Изобретение относится к технике бурения скважин и позволяет повысить надежность работы устр-ва. В корпусе

1 устр-ва размещены ведущие 4 и замыкающие 2 ролики с механизмом (М) 5 вращения роликов 4 и М 3 прижима роликов 2. На корпусе 1 установлен рычажный M в виде передаточных рычагов

7 с толкателями 8 и балансира 9, соединенного,с гидроцилиндрами М 3. Рычаги 7 шарнирно соединены с М 5. При подаче рабочей жидкости в гидроцилиндры М 5 происходит вращение роликами 4 трубы 10. Усилие передается на рычаги 7, толкатели 8 которых взаимодействуют с балансиром 9. Усилие прижима М 3 увеличивается пропор- ф ционально возрастанию момента сопротивления свинчивания — развинчивания резьбы. 1 ил.

С:

1406335

Такое выполнение устройства позволяет с возрастанием или уменьшением момента сопротивления резьбового соединения свинчиванию-раэвинчиванию увеличивать нли уменьшать автоматически и пропорционально усилие прижима замыкающих роликов к трубе, обеспечивая гарантированный оптимальный коэффициент запаса сцепления ведущих роликов с трубой беэ проскальзывания и износа, что повышает надежность работы устройства, несущую способность роликов, долговечность устройства и повышение КПД механизма.

Формула изобретения

Составитель M.Þðüåâ

Техред M.Ходанич

Редактор А.Долинич

Корректор В.Гирняк

Заказ 3173/32

Тираж 531 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к бурению скважин, а .именно к устройствам для свинчивания-развииЧивания замковых соединений бурильной колонны.

Цель изобретения — повышение на дежности работы устройства.

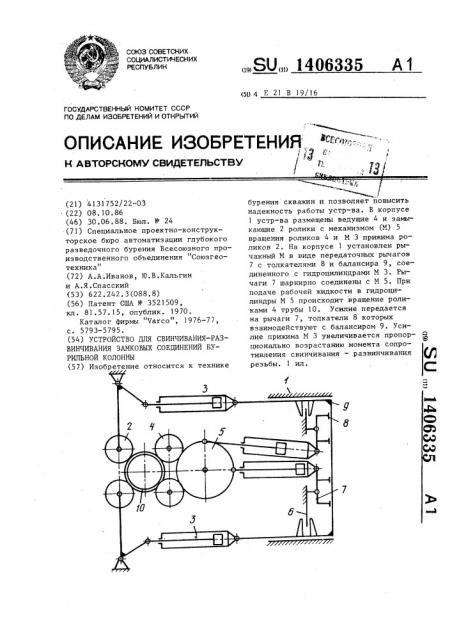

На чертеже изображена схема устройства.

Устройство содержит корпус 1, замыкающие ролики 2 с механизмом 3 прижима, ведущие ролики 4 с механизмом 5 их вращения с гидроцилиндрами, рычажный механизм 6, состоящий из передаточных рычагов 7 с толкателями 15

8 и балансира 9.

Устройство работает следующим образом.

В исходном положении замыкающие ролики 2 прижаты к телу трубы 10 гид-20 роцилиндрами механизма 3 прижима. Затем в гидроцилиндры механизма вращения ведущих роликов 5 подается давление рабочей жидкости. Ведущие ролики

4 вращают трубу 10, обеспечивая свин-25 чивание-развинчивание резьбового сое-! динения.

При возрастании момента сопротивления свинчивания-развинчивания воэрастающее усилие передается на передаточные рычаги 7>толкатели 8 которо-!

ro взаимодействуют с балансиром 9, соединенным с гидроцилиндром механизма 3 прижима замыкающих роликов 2.

Усилие прижима увеличивается пропорционально возрастанию момента сопротивления свинчивания-развинчивания резьбы.

Устройство для свинчивания-развинчивания замковых соединений бурильной колонны, включающее корпус, с размещенными в нем ведущими и замыкающими роликами, с механизмом вращения ведущих роликов и механизмом прижима замыкающих роликов с гидроцилиндрами, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, оно снабжено рычажным механизмом, выполненным в виде установленных на корпусе передаточных рычагов с толкателями и ба" лансира, соединенного с гидроцилиндрами механизма прижима замыкающих роликов, причем передаточные рычаги шарнирно соединены с механизмом вращения ведущих роликов, а толкатели установлены с возможностью взаимодействия с балансиром.
