Оснащение шахтного ствола при его углубке

Оснащение шахтного ствола при его углубке

Иллюстрации

Показать все

Реферат



Изобретение относится к шахтному строительству. Цель изобретения - сокращение затрат времени на возведение оснащения и снижение его стоимости. На стационарных полках, жестко соединенных с()б(}й верт1 ка.1ьными CTOI I- ками 5, расположены -удерживающие механизмы в виде кату1иек со свободным вращением с канатодержателями. На канатах (К) 3 последних подвеи епо нроходческое оборудоиаиг.е. Каждый канатодержатель выполнен из 1Ч1др()домкрата и по меныней мере одного подвижного 1 1 и неподвижного 8 зажимов для К 3. На стойках 5 жестко чстановлены вертикально расположенные корпусы 7 гидродомкратов . С корпусом 7 через зажим 1 1 соеди11ен гидроцплпндр (ГЦ) 14 подъема. Зажим 11 с К 3 поднимается вверх на величину хода поршня ГЦ 14 и К 3 наматывается на KaTynjKy. Затем К 3 зажимается зажимом 8 и разжимается зажимом 11. За счет обратного хода поршня ГЦ 14 зажим 11 возвран1ается в исходное положение и зажимает К 3. 3 ил. S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1406379

А1 (51? 4 Е 21 1? I, (10

БРЕТЕНИ /Ц

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 4079830/22-03 (22) 30.06.86 (46) 30.06.88. Бюл. № 24 (71) Криворожский горно-рудный институт (72) A. A. Гуль, А. М. Задорожний и В. Я. Козариз (53) 624.19.031 (088.8) (56) Авторское свидетельство СССР

¹ 956797, кл. Е 21 D 1/00, 1981.

Белый В. В. Справочник инженера шахтостроителя. Мл Недра, 1983, с. 396—

399, рис. 9.3. (54) ОСНАЩЕНИЕ ШАХТНОГО СТВОЛА

ПРИ ЕГО УГЛУБКЕ (57) Изобретение относится к шахтному строительству. Цель изобретения — сокращение затрат времени на возведение оснащения и снижение его стоимости.

На стационарных полках, жестко соеГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ диненных между c îáîé вертик»льными стой. ками 5, расположены удерживающие меx»н из Mbl в виде катушcê со с вооодн ы м вращением с канатодержателями. На канатах (К) 3 последних подвешено проходческое обо!?удонянис. Каждый канатодержатель выполнен из гидродомкрата и по меньшей мере одного подвижного 1! и неподвижного 8 з»жимов для К 3.

На стойках 5 жестко ? становлены вертикально расположенные корпусы 7 гидродомкратов. С корпусом 7 через зажим 11 соединен гидроцилиндр (ГЦ) 4 подъема.

Зажим 11 с К 3 поднимается вверх на величину хода поршня ГЦ !4 и К 3 наматывается на катушку. Затем К 3 зяжимается зажимом 8 и разжимается зажимом 11. За счет обратного ходя поршня ГЦ 14 зажим 1 возвращается в исходное положение и зажимает K 3. 3 ил.

1406379

Формула изоб р етен ия

Изобретение относится к шахтному строительству и может быть использовано при углубке стволов шахт.

Целью изобретения является сокращение затрат времени на возведение оснащения и снижение его стоимости.

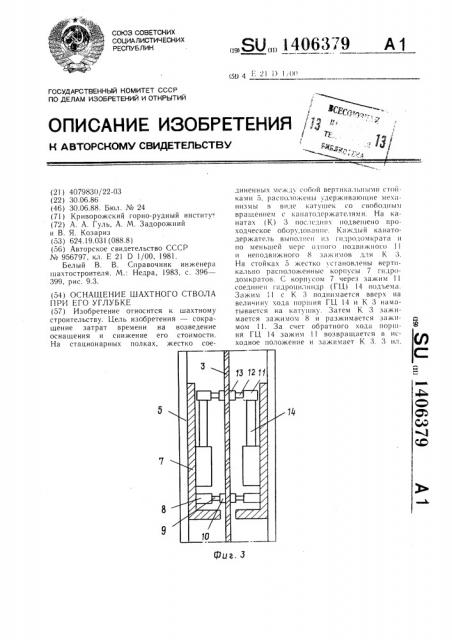

На фиг. 1 изображено оснащение ствола при его углубке, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — канатодержатель удерживающего устройства, продольный разрез.

Оснащение шахтного ствола содержит верхнюю стационарную полку 1, установленные на ней с возможностью свободного вращения катушки 2 с намотанными канатами 3, которые пропущены через канатодержатели 4 шагающего типа. Канатодержатели 4 жестко соединены с вертикальными стойками 5, которые, в свою очередь, жестко соединяют нижнюю стационарную полку 6 с верхней стационарной полкой 1.

Канатодержатели выполнены из гидродомкрата с неподвижным корпусом 7, жестко соединенного со стойками 5, неподвижного зажима 8, состоящего из гидроцилиндра 9 и захвата 10, а также подвижного зажима 11, состоящего также из гидроцилиндра !2 и захвата 13. Для осуществления движения подвижного зажима 11 в вертикальной плоскости служит вертикальный гидроцилиндр 14. Проходческое оборудование 15 подвешено на канатах 3.

Оси а щение шахтного ствола работает следующим образом.

При перемещении проходческого оборудования !5 вверх разжимается неподвижный зажим 8 путем возврата поршня гидроцилиндра 9 и ослабления захвата 10.

Канат 3 в это время удерживается зажимом 11, который за счет усилия гидроцилиндра 12 и захвата каната 3 захватом 13 плотно его зажимает. Зажим 11 через гидроцилиндр 14 подъема соединен с неподвижным корпусом 7 гидродомкрата, который, в свою очередь, жестко соединен с вертикальными стойками 5. После этого подвижный зажим 11 с зажатым в нем канатом 3 поднимается на величину хода поршня гидроцилиндра 14. При этом канат 3 наматывается .на катушку 2, установленную на верхней полке 1 с возможностью свободного вращения. Затем канат 3 зажимается неподвижным зажимом 8 и разжимается в подвижном зажиме 11.

За счет возвратного хода поршня гидроцилиндра 14 подвижный зажим 11 возвращается в исходное положение, и канат 3 зажимается в зажиме 11 путем усилия гидроцилиндра 12 и его захватом 13.

Гидроцилиндры 9 12 и 14 питаются от насосной станции, расположенной на нижней полке 6 (не показан) или углубочном горизонте. Для повторения цикла подъема операции повторяются.

При перемещении проходческого оборудования вниз вначале разжимается подвижный зажим 11 и за счет гидроцилиндра 14 перемещается вверх на величину хода поршня. Затем канат 3 зажимается в подвижном зажиме 11 и зажимается в неподвижном зажиме 8. После этого подвижный зажим 11 вместе с канатом 3 за счет обратного хода поршня гидроцилиндра 14 перемещается вниз. При этом канат 3 сматывается с катушки 2. После опускания зажима 11 в исходное положение канат 3 зажимается неподвижным зажимом 8 и при необходимости дальнейшего перемещения цикл повторяется.

Оснащение шахтного ствола при его углубке, содержащее стационарные полки, на которых расположены удерживающие механизмы с канатодержателями, на канатах которых подвешено проходческое оборудование, отличающееся тем, что, с целью сокращения затрат времени на возведение оснащения и снижения его стоимости, стационарные попки жестко соединены между собой посредством вертикальных стоек, которые установлены попарно на каждый канат подвески проходческого оборудования, а удерживающие механизмы выполнены в виде катушек со свободным вращением, при этом каждый канатодержатель выпонен из гидродомкрата и по меньшей мере подвижного зажима для каната, а корпусы гидродомкратов расположены вертикально и жестко установлены на вертикальных стойках.!

406379

1Д иг.:2
