Муфта в виде кольца для соединения преимущественно неметаллических труб

Муфта в виде кольца для соединения преимущественно неметаллических труб

Иллюстрации

Показать все

Реферат



Класс 47f, 8м

471, 8а2

471; 82а

Мв 140643

1

i

I ссср

БИЗЫМ.;11„ ", f J

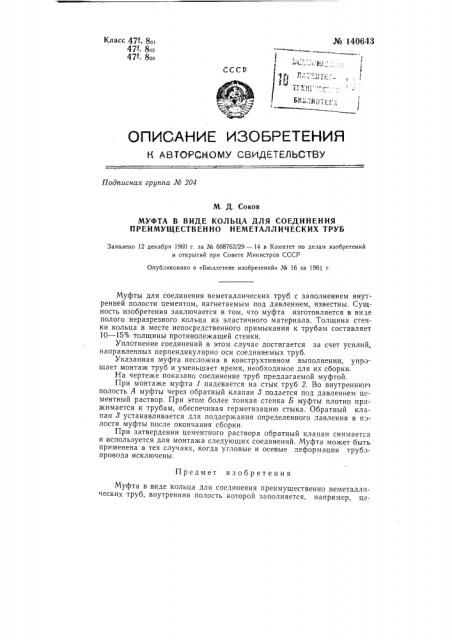

QllVICAHME V1306PETEHI4FI

К АВТОР :НОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 204

М. Д. Соков

МУФТА В ВИДЕ КОЛЬЦА ДЛЯ СОЕДИНЕНИЯ

ПРЕИМУЩЕСТВЕННО НЕМЕТАЛЛИЧЕСКИХ ТРУБ

Заявлено 12 декабря 1960 г. за № 688762/29 — 14 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 16 за 1961 г.

Предмет изобретения

М ф

1уфта в виде кольца для соединения преимущественно неметаллических труб, внутренняя полость которой заполняется, например, цеМуфты для соединения неметаллических труб с заполнением внутренней полости цементом, нагнетаемым под давлением, известны. Сущность изобретения заключается в том, что муфта изготовляется в виде полого неразрезного кольца из эластичного материала. Толщина стенки кольца в месте непосредственного примыкания к трубам составляет

10 — 15 /О толщины противолежащей стенки.

Уплотнение соединений в этом случае достигается за счет усилий, направленных перпендикулярно оси соединяемых труб.

Указанная муфта несложна в конструктивном выполнении, упрощает монтаж труб и уменьшает время, необходимое для их сборки.

На чертеже показано соединение труб предлагаемой муфтой.

При монтаже муфта 1 надевается на стык труб 2. Во внутреннюю полость А муфты через обратный клапан 8 подается под давлением цементный раствор. При этом более тонкая стенка Б муфты плотно прижимается к трубам, обеспечивая герметизацию стыка. Обратный клапан 8 устанавливается для поддержания определенного давления в полости муфты после окончания сборки.

При затвердении цементного раствора обратный клапан снимается и используется для монтажа следующих соединений. Муфта может быть применена в тех случаях, когда угловые и осевые деформации трубопровода исключены. № 140б43

Составил описание В. М. Кузнецов

Редактор Б. В. Гурчев

Поди. к печ. 1.Х11-61 г

Зак. 11864

Техрсд T. П, Курилко

Формат бум. 70 108 /5в

Тираж 800

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Корректор Ю. М. Федулова

Объем 0,18 изд. л.

Цена 4 коп.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14. ментным pBcTBopoivl, о т л и ч а Io щ а я с я тем, что, с целью упрощения муфты в целом и монтажа ее на соединяемых трубах, ее кольцо выполнено неразрезным из эластичного материала, толщина которого в мес е непосредственного примыкания к трубам составляет 10 — 15% толщины противолежащей стенки кольца.
