Датчик активной составляющей входного сопротивления

Датчик активной составляющей входного сопротивления

Иллюстрации

Показать все

Реферат



Изобретение предназначеио для использования в радиотехнических устр-вах различного назначения.Цель изобретения - увеличение диапазона измеряемых сопротивлений, Устрзо содержит два емкостных делителя 1,5, трансформатор 2 тока, детекторы 3,4, блок 7 вычитания. С целью увеличения диапазона измеряемых сопротивлений в устройство введены трансф рматор тока 6, детектор 8, схема совпадения 9, схема НЕ 10, компаратор 11, дифференциальный усилитель12. 1 ил.

СОЮЗ ССЮЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ )406519 А1 (30 4 G О1 R 27/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ использования в радиотехнических устр-вах различного назначения.Цель изобретения — увеличение диапазона измеряемых сопротивлений. Устр во содержит два емкостных делителя 1,5, трансформатор 2 тока, детекторы 3,4, блок 7 вычитания. С целью увеличе" иия диапазона измеряемых сопротивлений в устройство введены трансформатор тока 6, детектор 8, схема совпадения 9, схема НЕ 10, компаратор 11, дифференциальный усилитель.12. 1 ил. (21) 4175073/24-.09 (22) 05.01.87 (46) 30.06.88. Бюл. II 24 (72) А.Е.Попов и Ю.А,Рузмайкин (53) 621.317.343(088.8) (56) Авторское свидетельство СССР

У 684466, кл, G 01 R 27/04, 1979.

Патент Великобритании II 1412314, кл. Н 03 Н 7/38, 1975. .(54) ДАТЧИК АКТИВНОЙ СОСТАВЛЯЮЩЕЙ

ВХОДНОГО СОПРОТИВЛЕНИЯ (57) Изобретение предназначено для

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1406519

Изобретение предназначено для использования в радиотехнических устройствах различного назначения, в частности для настройки автоматичес5 ких согласующих устройств.

Датчик активной составляющей вход" ного комплексного сопротивления служит для индикации отклонений актив— ной составляющей входного сопротивле- 10 ния согласующего устройства от вели"." чины волнового сопротивления фидера, соединяющего вход согласующего уст,ройства с выходом усилителя мощности радиопередатчика. При этом его нуле- 15 вые показания соответствуют равенству активной составляющей входного сопротивления согласующего устройства и волнового сопротивления фидера.

Целью изобретения является увели" 20 чение диапазона измеряемых сопротивлений.

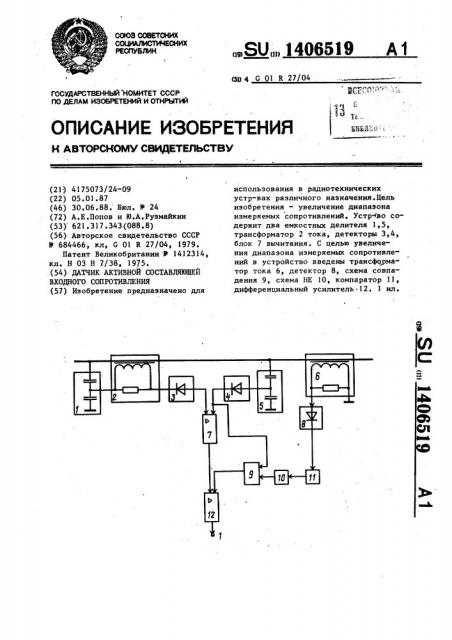

На чертеже изображена электричесКая схема предлагаемого датчика активНой составляющей входного сопротив" ления.

Датчик активной составляющей входного сопротивления содержит первый

6мкостной делитель 1, первый трансфорМатор 2 тока, первый детектор 3, вто- 30 ой детектор 4, второй емкостной делитель 5, второй трансформатор 6 тока, блок 7 вычитания, третий детектор 8, хему 9 совпадений, схему НЕ 10, комаратор 11, дифференциальный усилиаль 12.

Датчик активной составляющей входного сопротивления работает следующим (бразом.

При появлении на фидере высокочастотного сигнала из напряжения первого

@мкостного делителя I > дропорциональйого напряжению на фидере, вычитаетбя напряжение, пропорцйональное току

М фидере, снимаемое с первого трансформатора 2. Получившаяся разность детектируется первым детектором 3 и подается на первый вход блока 7, Одновременно с этим напряжение, про 50 порциональное напряжению в фидере, снимается с второго емкостного делителя 5 детектируется вторым детектором 4 и противофазно.подается на второй вход блока 7.

В случае, если, активная составля" ющая сопротивления нагрузки фидера . равна сопротивлению, на которое расчитан датчик (например, 50 Ом), напряжение на выходе блока 7 равно нулю.

Напряжение, пропорциональное току в фидере, снимается с второго трансформатора 6, детектируется третьим детектором 8 и через компаратор 11 поступает на вход схемы НЕ 1 О, с выхода которой напряжение логического нуля посгупает на первый вход схемы 9 совпадений, на второй вход которой подается напряжение с второго детектора 4, Напряжение логического нуля с выхода схемы 9 совпадения подается на вычитающее устройство, следовательно на выходе дифференциального усилителя 12. напряжение будет равно нулю, а это значит, что активная составляющая сопротивления нагрузки фидера равно его волновому сопротивлению.

Если же активная составляющая сопротивления нагрузки фидера больше сопротивления фидера (например, zoлостой ход, при котором.ток в фидере отсутствует и напряжения на первом и втором трансформаторах 2 и 6 равны нулю, а напряжения на первом и цтором емкостных делителях 1 и 5 максимальны и равны, то напряжение на выходе блока 7 будет равно нулю. Напряжение,снимаемое с второго трансформатора 6, также равно нулю поэтому на выходе схемы НЕ 10 будет npucJJTcTBoBBTb напряжение логической единицы, которое поступает на первый вход схемы 9 совпадения, на второй вход которой подается напряжение с выхода второго детектора 4. С выхода схемы 9 совпадений напряжение логической единицы поступает на инверсный вход дифференциального усилителя 12, на другой неинверсный вход которого подается напряжение, равное нулю с выхода блока 7, На выходе дифференционального усилителя 12 будет присутствовать напряжение больше нуля, которое говорит о том, что актив ная составляющая сопротивления на; грузки больше сопротивления фидера, Если же активная составляющая сопротивления нагрузки меньше сопротию-. ления фидера (например,короткое замыкание, при котором напряжение на фидере равно нулю, а напряжения на первом и втором трансформаторах 2. и 6 равны),то напряжение на выходе блока 7 будет меньше нуля. Напряжение, снимаемое с второго трансформатора 6, через третий детектор 8, 1406519

Формула изобретения

Датчик активной составляющей входного сопротивления, содержащий отрезок фидерной линии, два емкостных

Составитель Е,Скороходов

Техред Л.Сердюкова Корректор А.Тяско

Редактор Ю.Середа

Тираж 772; Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1l3035, Москва, Ж-Э5, Раушская наб., д. 4/5

Заказ 3188/41

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 компаратор 11 поступает на схему НЕ 10.

С выхода схемы НЕ 10 напряжение логического нуля поступает на первый вход схемы 9 совпадений, на второй вход которой поступает напряжение с второ"

ro детектора 4. С выхода схемы 9 совпадений напряжение логического нуля поступает на инверсный вход дифферен.!циального усилителя 12, на второй вход которого поступает отрицательное напряжение с выхода блока 7, следовательно на выходе дифференциально-. го усилителя )2 будет напряжениеменьше нуля, а зто значит, что активная . составляющая сопротивления нагрузки меньше сопротивления фидера. делителя, средняя точка первого ем" костного делителя через последовательно соединенные первый трансформатор тока и первый детектор подключена к первому входу блока вычитания,.а средняя точка второго емкостного .делителя через второй детектор подключена к второму .входу блока вычитания, о т ." л и ч а ю шийся тем, что, с целью увеличения диапазона измеряемых сопротивлений, введены последовательно соединенные второй трансформа" тор тока, третий детектор, компара тор, схема НЕ, схема совпадений, диф» ференциальный усилитель, причем один вйход второго трансформатора тока за землен, второй вход схемы совпадений. соединен. с выходом второго детектора, второй вход дифференциального уСили теля соединен е выходом блока вычитания.
