Изобретение может быть использовано для автоматического контроля сигналов произвольной формы в сложных системах контроля и управления технологическими процессами. Устройство „Устамвканупк Sxodi Bxodi , вхо&З о содержит элементы НЕ 26, 49, 76,80, элементы И 2,4,7,24,27,29,47,50-52, 60,68-70, 75, индикаторы 77-79, триггеры 6,8,9,17 22,43,45,59,71-73, так-- товый генератор 1, делители 3,5,11, 14,15,19 частоты, элементы ИЛИ 10,12, 13,16,18,20,21,34,41,42,44,46,57,65- 67,74, регистры 25, 48 сдвига, сумматоры 30, 53, аналоговые сумматоры 32, 55, ключи 33, 56, 58, элементы 38,39,61,62 сравнения, цифроаналоговые преобразователи 31, 54, источник 40 опорного напряжения, элемент 63 дифференцирования и элемент 64 односторонней проводимости. Устройство имеет повышенную достоверность контроля . 3 ил. i (Л ел

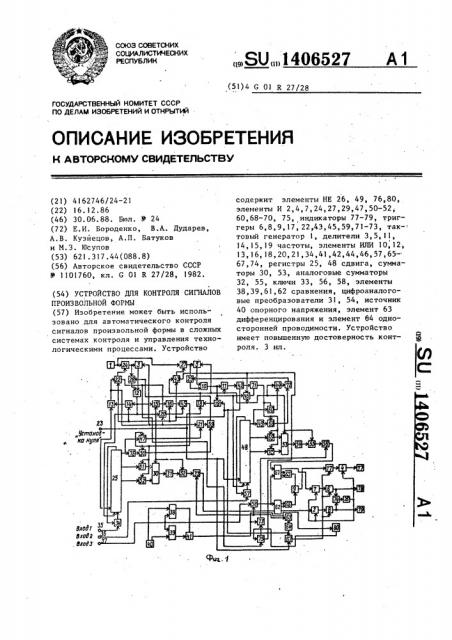

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1406527 (51) 4 С 01 R 27/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

„Чсп ан ка нулю

Bxodr а/082, йгоФЗ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4162746/24-21 (22) 16.12.86 (46) 30.06.88. Бюл. У 24 (72) Е.И. Бороденко, В.А. Дударев, А.В. Кузйецов, А.П. Батуков и М.3. Юсупов (53) 621.317.44(088.8) (56) Авторское свидетельство СССР

В 1 101760, кл. G 01 R 27/28, 1982. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СИГНАЛОВ

ПРОИЗВОЛЬНОЙ ФОРМЫ (57) Изобретение может быть использовано для автоматического контроля сигналов произвольной формы в сложных системах контроля и управления технологическими процессами. Устройство содержит элементы НЕ 26, 49, 76,80, элементы И 2,4,7,24,27,29,47,50-52, 60,68-70, 75, индикаторы 77-79, триггеры 6,8,9,17, 22,43,45,59,71-73, тактовый генератор 1, делители 3,5, 11, 14,!5,19 частоты, элементы ИЛИ 10,12, 13,16,18,20,21,34,41,42,44,46,57,6567,74, регистры 25, 48 сдвига, сумматоры 30, 53, аналоговые сумматоры

32, 55, ключи 33, 56, 58, элементы

38,39,61,62 сравнения, цифроаналоговые преобразователи 31, 54, источник

40 опорного напряжения, элемент 63 дифференцирования и элемент 64 односторонней проводимости. Устройство имеет повышенную достоверность контроля. 3 ил.

1406527

Изобретение относится к технике измерений и может быть использовано для автоматического контроля сигналов произвольной формы в сложных сис5 темах контроля и управления технологическими процессами.

Целью изобретения является повышение достоверности контроля.

На фиг. 1 представлена функциональная схема предлагаемого устройства; на фиг. 2 — график формирова ния сигнала по его цифровой аппрокси,мации; на фиг. 3 — эпюры контролируемого и "допусковых" сигналов для трех вариантов результатов контроля.

Устройство содержит тактовый гене ратор 1, первый элемент И 2, первый, делитель 3 частоты, второй элемент ,И 4, второй делитель 5 частоты, пер вый триггер 6, третий элемент И 7, второй триггер 8, четвертый элемент

И 9, первый элемент ИЛИ 10, третий делитель 11 частоты, второй элемент !

КЛИ 12, третий, элемент ИЛИ 13, чет- .25 вертый делитель 14 частоты, пятый делитель 15 частоты, четвертый эле мент ИЛИ 16, третий триггер 17, пятый элемент ИЛИ 18, шестой делитель 19 частоты, шестой элемент ИЛИ 20, едьмой элемент ИЛИ 21, четвертый триггер 22, входную шину 23 устройста Установка нуля", пятый элемент

24, первый регистр 25 сдвига, перый элемент НЕ 26, шестой элемент

27, седьмой элемент И 28, восьмой лемент И 29, последовательно соедиенные первый сумматор 30, первый цифроаналоговый преобразователь 31, первый аналоговый сумматор 32 и пер- 40

) ый ключ 33„ 34; первую 35, вторую 36 и третью 37 шийы устройства "Вход 1", "Вход 2" и

" Âõîä 3" соответственно, первый элемент 38 сравнения, второй элемент 39 45 сравнения, источник 40 опорного напряжения, девятый элемент ИЛИ 41, деСятый элемент ИЛИ 42, пятый триггер

43, одиннадцатый элемент ИЛИ 44, шестой триггер 45, двенадцатый элемент

ИЛИ 46, девятый элемент И 47, второй

1)егистр 48 сдвига, второй элемент

НЕ 49, подключенные к триггеру 45 десятый элемент И 50, одиннадцатый элемент И 51, двенадцатый элемент

И 52, последовательно соединенные йторой цифроаналоГовый преобразователь 54, второй аналоговый сумматор

55 и второй ключ 56, тринадцатый эле— мент ИЛИ 57, третий ключ 58, седьмой триггер 59, тринадцатый элемент И 60, третий элемент 61 сравнения, четвертый элемент 62 сравнения, последовательно соединенные элемент 63 дифференцирования и элемент 64 односторонней проводимости, четырнадцатый элемент ИЛИ 65, пятнадцатый элемент

ИЛИ 66, шестнадцатый элемент ИЛИ 67, четырнадцатый, пятнадцатый и шестнадцатый элементы И 68, 69 и 70, восьмой, девятый и десятый триггеры 71, 72 и 73, семнадцатый элемент ИЛИ 74, семнадцатый элемент И 75, третий элемент НЕ 76, первый индикатор 77, второй индикатор 78; третий индикатор

79, четвертый элемент HE 80, Устройство работает следующим образом.

С первого выхода источника опорного 40 напряжения на первый вход первого элемента 38 сравнения подается напряжения, равное U() =-Uhg/2, а с второго выхода — на второй вход второй элемента 39 сравнения напряжение равное Б(+1 ()4 /2, В начальный момент времени на шину

23 "Установка нуля" подается единичный импульс, который переводит в нулевое состояние первый 25 и второй 48 регистры сдвига, через третий элемент

ИЛИ 13 †. четвертый триггер 22, первый

3 и пятый 15 делители частоты, первый аналоговый сумматор 32 и первый сумматор 30 через третий 13 и шестой 20 элементы ИЛИ вЂ” шестой триггер 45, через третий 13 и седьмой 21 элементы

ИЛИ вЂ” седьмой триггер 59, через пятый элемент ИЛИ 18 — пятый триггер

43, второй 5 и третий 11 делители частоты, второй сумматор 53 и второй аналоговый сумматор 55, через пятый

18 и двенадцатый 46 элементы ИЛИ— восьмой триггер 71, через пятый 18 и одиннадцатый 44 элементы ИЛИ вЂ” девятый триггер 72, .через шестнадцатый элемент ИЛИ 67 — первый 6, второй 8 и третий 17 триггеры. Напряжение логической единицы с вторых выходов четвертого 22 и пятого 43 триггеров поступает соответственно на второй и третий входы семнадцатого элемента И 75, на первый вход которого поступает напряжение логической единицы с выхода четвертого элемента НЕ 80., (так как на шине Вход 3" присутствует нулевое напряжение и соответственно на выходах первого 38 и второ100 110 110 010 110 010 010 010 110 010 110 100 101

101 100 110 100 100 101 001 001 101 001 001 001 100

101 100 101 100. з 140652

ro 39 элементов сравнения — напряжение логического нуля, на выходе десятого элемента ИЛИ 41 также напряжение логического нуля которое постуУ

5 пает на вход четвертого элемента НЕ

80), поэтому на его выходе появится напряжение логической единицы, которое переводит десятый триггер 73 в состояние логического нуля. 10

Напряжения- логического нуля с первых выходов четвертого 6 и пятого 8 триггеров поступают на вторые входы соответственно пятого 24 и шестого 27 элементов И, тем самым запрещая про- 15 хождение на их выходы тактовых импульсов с выхода тактового генератора 1.

Напряжение логического нуля с первого выхода десятого триггера 73 по- щ ступает на управляющие входы первого

33, второго 56 и третьего 58 ключей, закрывая.их.

В следующий момент времени на шину 35 "Вход 1" и шину 36 "Вход 2" 25 поступает информация в виде нулей и единиц, характеризующая форму контролируемого сигнала (фиг. 2).

Процесс контроля заключается в

Ф том, что предварительно задаются две 30 двоичные и-разрядные цифровые последовательности кода, несущие информа- . (На фиг.2 обозначена под осью t 40

° в виде триад для каждого сдвига по

t). Данным путем для каждого контролируемого сигнала составляются по две цифровые последовательности ап" проксимирующие минимальные и макси- 45 матерные допустимые значения контролируемого сигнала. Поступив соответственно на вторые входы восьмого 34 и тринадцатого 57 элементов ИЛИ, она далее поступает на вторые входы соответственно первого 25 и второго 48. регистров сдвига и записывается в них. При этом в первый регистр 25 сдвига записывается информация о минимально допустимом значении контро- 55 лируемого сигнала, а во второй регистр 48 сдвига — о максимально до" пустимом значении контролируемого сигнала.

4 цию о форме контролируемого сигнала, причем первая из них в максимально допустимом значении контролируемого сигнала, а вторая — о предельном уменьшении его, т.е. разница между ними образует поле допуска на сигнал, На фиг. 2 показан график, поясняющий принцип предварительного составления последовательностей. Вся последова-. тельность разбивается на триадь1 ° Первый разряд каждой триады содержит информацию о сдвиге по оси времени (t), причем единица в этом разряде

4 свидетельствует о сдвиге.на один шаг, ноль — о том, что сдвига нет и содержание второго и третьего разряда данной триады относится не к следующему, а к текущему шагу, т.е. имеет место сдвиг на один шаг только по оси уровня (V). Второй и третий разряды триад содержат информацию о характере сдвига по U, а именно: состояние 10 в этих разрядах говорит об одношаговом приращении по U относительно предыдущего шага, 01 — одношаговом уменьшении no U относительно предыдущего шага и 00 — отсутствии изменения по U относительно предыдущего шага. Таким образом, цифровая последовательность кода сигнала, представленного фиг. 2, имеет вид:

После этого устройство готово для контроля сигнала. Контролируемый сигнал подается на шину 37 "Вход 3".

Он поступает на вторые входы первого и второго элементов 38 и 39 сравнения. Когда величина амплитуды контролируемого сигнала станет больше по абсолютной величине значения U< /2 (если значение амплитуды сигнала больше U /2, то на выходе второго элемента 39 сравнения появится напряжение логической единицы, если значение амплитуды сигнала меньше -0 /2, то на выходе первого элемента 38 сравнения появится напряжение логической единицы). В зависимости от того каким является значение величины амплитуды контролируемого сигнала". отрицательным или положительным, на выйодах соответственно первого 38 или

1 6

5 14 второго 39 элементов сравнения появится напряжение логической единицы, которое поступает соответственно на первый или второй входы девятого эле— мента ИЛИ 41, Напряжение логической единицы с выхода девят6го элемента

ИЛИ 41 поступает на первый вход десятого триггера 73 и переводит его в

,единичное состояние. Напряжение логи.ческой единицы с его выхода поступает на управляющие входы первого 33, второго 56 и третьего 58 ключей, открывая их, и через элемент 63 дифференцирования, например CR-фильтр, ,на выход элемента 64 односторонней

I ,проводимости, например диод, единич:ный импульс с выхода которого уста, навливает в нулевое состояние четвер тый делитель 14 частоты и шестой делитель 19 частоты, в единичное сос тояние — четвертый триггер 22 и пя тый триггер, 43, через четвертый эле,мент ИЛИ 16 †шест триггер 45, а.

:через десятый элемент ИЛИ 42 — вось-. мой триггер 71, Напряжения логической единицы с ,вторых выходов четвертого 22 и пято"го 43 триггеров поступают на вторые

1 входы соответственно пятого 24 и . 1пестого 27 элементов И, разрешая тем, самым прохождение тактовых импульсов с выхода тактового генератора 1 . на

Их выходы.

Напряжения логической единицы с выходов шестого 45 и восьмого 71 триг еров поступают на первые входы девя того 47, десятого 50, одиннадцатого

1, двенадцатого 52,. тринадцатого 60, етырнадцатого 68, пятнадцатого 69 и естнадцатого 70 элементов И, разре1пая тем самым появление напряжения логического нуля или единицы на их выходах в зависимости от наличия напряжения логического нуля или единицы поступающих на их вторые входы.

Напряжения логического нуля или

®диницы с выходов .одиннадцатого 51, двенадцатого 52, пятнадцатого 69 и

Шестнадцатого 70 элементов И посту- . пают на соответствующие суммирующий и вычитающий входы первого 30 и втоpoão 53 сумматоров.

Содержимое первого 30 и второго

53 сумматоров с их выходов поступает соответственно на входы первого 31 и

Второго 54 цифроаналоговых преобразоФ дателей. Напряжение на их выходах будет пропорционально содержимому

06527 соответствующих сумматоров 30 и 53.

Напряжение с выходов первого 31 и второго 54 цифроаналоговых преобразо вателей пбступает на вторые входы соответственно первого 32 и второго

55 аналоговых сумматоров, далее их содержимое через первый 33 и второй

56 ключи поступает на второй вход

10 четвертого элемента 62 сравнения и на первый вход третьего элемента 61 сравнения. На второй вход третьего элемента 61 сравнения и на первый вход четвертого элемента 62 сравнения поступает контролируемый сигнал с выхода третьего ключа 58.

Если контролируемый сигнал .находится в заданных пределах, то напря= жение логической единицы будет при20 сутствовать на втором или первом выходе третьего элемента 61 сравнения и на первом или втором выходе четвертого элемента 62 сравнения.,Эти напряжения логической единицы соответ25 ственно через четырнадцатый 65 и-пятнадцатый 66 элементы ИЛИ поступят на первый и второй входы четвертого элемента И 9, напряжение логической единицы с выхода которого переведет тре30 тий триггер 17 в состояние логической единицы. Напряжение логической единицы с .его выхода через второй элемент

И 4 поступит на вход первого индикатора 77 и засветит его, что будет соответствовать тому, что контролируе35 мый сигнал находится в заданных пределах, т.е. он в норме (фиг. За).

Если на третьем выходе третьего элемента 61 сравнения появится напря.—

40 жение логической единицы, т.е. контролируемый сигнал выше нормы, или на третьем выходе четвертого элемента 62 сравнения появится .напряжение логической единицы, т.е. контролируемый сигнал ниже нормы, то через третий 7 или первый 2 элементь1 И соответствен— но оно переведет в состояние логической единицы соответственно первый 6 или второй 8 триггеры; так как на входах третьего 7 и первого 2 элементов И присутствует напряжение логической единицы с выхода первого

" элемента НЕ 26, поскольку первый 6 и второй 8 триггеры были в состоянии логической единицы.

Напряжение логической единицы с выхода первого 6 или второго 8 триг- геров поступает соответственно на второй 78 или третий 79 индикатор, 5

15

35

7 )40 засвечивая его. Это свидетельствует о том, что контролируемый сигнал выше или ниже нормы. Это же.напряжение поступает через семнадцатый элемент

ИЛИ 74 на вход первого элемента НЕ 26, напряжение логик.ского нуля с выхода которого поступает на . первый вход второго элемента И 4, запрещая отсветку первого индикатора 77 о том, что контролируемый сигнал в норме, и на второй и первый входы третьего 7 и первого 2 элементов И, запрещая перевод в единичное состояние первого 6 или второго 8 триггеров, которые находятся в состоянии логического нуля. В этом случае дальнейший контроль сигнала прекращается, но формирование изменения верхнего и нижнего предела контролируемого сигнала во времени будет осуществлено полностью.

Устройство работает сЛедующим. Образом.

Если на втором выходе первого 25 и второго 48 регистров сдвига напряжение-логической единицы, т.е. в первом разряде триады записана логическая единица, то на выходах соответственно девятого 47 и тринадцатого 60 элементов И будет напряжение логической единицы, состояния седьмого 59 и девятого 72 триггеров не изменятся и напряжения логического нуля с выходов седьмого 59 и девятого 72 триггеров поступают на вторые входы соответ ственно седьмого 28 и восьмого 29 элементов И, запрещая тем самым про" хождение на их выход тактовых импульсов, поступающих на их первый вход.

Если же на вторых выходах первого

25 и второго 48 регистров сдвига или у одного их них напряжение логическо. го нуля, то на выходах десятого 50 и четырнадцатого 68 элементов И или одного из них будет напряжение логичес" кой единицы, которое переводит соответственно седьмой 28.и девятый 72 триггеры или один их них в единичное состояние. Напряжение логической единицы с выходов седьмого 28 и девятого

72 триггеров или одного из них поступает на вторые входы седьмого 28 и восьмого 29 элементов И или одного из них, разрешая тем самым прохождение на их выход тактовых импульсов, поступающих на первый вход обоих элементов И 28 и 29 или одного из них.

Тактовые импульсы с выходов пятого

6527 8

24 и шестого 27 элементов И поступают на первые входы соответственно седьмого элемента И 28, первого делителя 3 частоты и восьмого элемента

И 29 и второго делителя 5 частоты.

Если на выходе седьмого 28 и восьмого 29 элементов И или одного из них присутствует напряжение логической единицы, то на выходе второго 12 или первого 10 элементов ИЛИ или одного из них появятся импульсы.с частотой тактового генератора 1.

Если на выходе седьмого 28 и восьмого 29 элементов И или одного из них напряжение логического нуля, то на выходе второго 12 и первого 10 элементов ИЛИ или одного из них появляются импульсы с частотой в и раз

20 меньшей частоты тактового генератора, 1. Частота следования импульсов бу! дет определяться коэффициентом деле ния первого 3 и второго 5 делителей частоты или одного из них. Их козффи25 циент деления равен и.

Первый импульс с выхода второго 12 и первого 10 элементов. ИЛИ через шес той 20 и двенадцатый 46 элементы ИЛИ соответственно устанавливает шестой

45 и восьмой 71 триггеры в нулевое состояние. Напряжение логического нуля с их выходов поступает на,первые входы соответственно девятого 47, десятого 50, одиннадцатого 51, двенадцатого 52, тринадцатого 60, четырнадцатого 68, пятнадцатого 69 и шестнадцатого 70 элементов И, на выходах которых появится напряжение логического нуля.

Импульсы с выходов второго 12 и первого 10 элементов ИЛИ поступают также на первый сдвигающий вход первого 25 и. второго 48 регистров сдвига соответственно. Под действием каждого

45 импульса осуществляется сдвиг содержимого регистров 25 и 48 на один разряд, причем информация старших разрядов с первых их выходов через восьмой

34 и тринадцатый 57 элементы ИЛИ за50 писывается в младшие разряды.

С выходов второго 12 и первого 10 элементов ИЛИ импульсы поступают также на первые входы соответственно пя-, того 15 и третьего 11 делителей час", 55 тоты. Их коэффициент деления равен трем. После того, как третьи импульсы поступят на их первые входы, на их выходах появляется импульс,.который переводит соответственно шестой 45

1406527

10 и восьмой 71 триггеры в единичное . состояние. В этот момент времени в трех старших разрядах первого 25 и второго 48 регистров сдвига будут вторые триады заданных последовательностей "допусковых" сигналов.

Напряжения логической единицы с выходов шестого 45 и восьмого 71

,триггеров поступают на первые входы 10 евятого 47, десятого. 50, одиннад11 цатого 51, двенадцатого.52, тринадцатого 60, четырнадцатого 68, пятнадца того 69 и шестнадцатого 70 элементов И, разрешая тем самым появление на пряжения логического нуля или, единицы На их выходах в зависимости от на.личия напряжения логического нуля или.единицы поступающего на их втоУ рые входы. !

Напряжения логического нуля или ,единицы с выходов одиннадцатого 51 и двенадцатого 52, пятнадцатого 59 и шестнадцатого 70 элементов И посту-! пают на соответствующие суммирующие 25

:,и вычитающие входы соответственно .:первого 30 и второго 53 сумматоров.

Содержимое первого 30 и второго 53

I сумматоров в зависимости от того, что поступило на их суммирующие и 30 вычитающие входы, изменяется или остается неизменным. Далее напряжение

:.с их выходов поступает соответствен но на входы первого 31 и второго 54 ,цифроаналоговых преобразователей. На пряжение на их выходах будет пропорционально содержимому соответствующих сумматоров 30 и 53. Напряжение с выходов первого 31 и второго 54 цифроаналоговых преобразователей поступает 4р на первые входы соответственно первого 32 и второго 55 аналоговых сумматоров, где суммируется с содержимым, находящимся в них„ и далее их содержимое через соответственно пер- 45 вый 33 и второй 56 ключи поступает соответственно на второй вход четвертого элемента 62 сравнения и на первый вход третьего элемента 61 сравнения. На второй вход третьего элемен га 50

61 сравнения и на первый вход четвертого элемента 62 сравнения поступает контролируемый сигнал с выхода .третьего ключа 58.

Если контролируемый сигнал находится в заданных пределах, то напря- . жение логической единицы будет присутствовать на втором или первом вы- ходе третьего элемента 61 сравнения и на первом или втором выходе четвертого элемента 62 сравнения. Эти напряжения логической единицы соответственно через четырнадцатый 65 и пятнадцатый 66 элементы ИЛИ поступят соответственно на первый и второй входы четвертого элемента И, напряжение логической единицы с выхода которого поступает на первый вход третьего. триггера 17. Если триггер 17 был в нулевом состоянии, т.е. в предшествующее время контроля сигнал выходил за пределы нормы, то он переводится в единичное состояние, но отсветки на индикаторе 77 не будет, так как на первом входе второго элемента И 4 будет напряжение логического нуля. Если триггер .17 был в единичном состоянии, то его состояние не изменится и на индикаторе 77 будет отсветка о том, что сигнал находится в заданных- пределах.

Если на третьем выходе третьего элемента 61 сравнения появится напряжение логической единицы, т.е. контролируемый сигнал выше нормы, или на третьем выходе четвертого элемента 62 сравнения появится напряжение логической единицы, т.е. контролируемый сигнал ниже нормы, то оно переведет в состояние логической единицы соответственно через третий 7 или первый

2 элементы И соответственно первый б или второй 8 триггеры, если до этого момента контролируемый сигнал находился в заданных пределах. Если один из триггеров 6 или 8 находится в состоянии логической единицы, то их состояние не изменится, так как на первых входах третьего 7 и первого 2

4 элементов И вЂ” напряжение логического нуля.

Напряжение логической единицы с выхода первого 6 или второго 8. триггеров поступает на соответствующие индикаторы 78 или 79, засвечивая, один из них, причем на первом индикаторе

77 будет запрещена отсветка о норме контролируемого сигнала (фиг.Зб и в).

Далее устройство работает по опи" санному алгоритму до тех пор, пока на выходах четвертого 14 и шестого 19 делителей частоты не появятся единичные импульсы, которые свидетельствуют о том,что содержимое в первом 25 и втором 48 регистрах сдвига совершило полный цикл. Эти единичные импульсы через третий. 13 и пятый 18 элементы подается контролируемый сигнал и устройство начинает работать по описан" ному алгоритму.

Таким образом, предлагаемое устройство позволяет контролировать сигналы произвольной формы без.испольэолюсника с заданным законом изменения сигнала, что обеспечивает его универсальность.

Устройство для контроля сигналов произвольной формы, содержащее первый элемент НЕ, выход которого соеди.нен с первыми входами первого и вто2р рого элементов И, выход второго элемента И соединен с входом первого индикатора, .третий элемент И,,выход которого .через первый триггер соединен с входом второго индикатора, вы25 ход первого элемента И через второй триггер соединен с входом третьего, индикатора, четвертый элемент И, выход которого соединен с первым входом третьего триггера, и второй элеgp мент НЕ, о т л и ч а ю щ е е с я тем, что, с целью повьппения достоверности контроля, в него введены тактовый генератор, шесть делителей частоты, семь триггеров, семнадцать элементов ИЛИ, два элемента НЕ, тринадцать элементов И, два регистра сдвига, два сумматора, два цифроаналоговых преобразователя, два аналоговых сумматора, два ключа, четыре элемента

4р сравнения, источник опорного напряжения, элемент дифференцирования и ( элемент одностронней проводимости,, при этбм выход тактового генератора соединен с первыми входами пятого и

45 шестого элементов И, второй вход которых соединен с первым выходом четвертого и пятого триггеров соответственно, выход пятого элемента И соединен с первым входом седьмого,элемента И и первым входом первого делителя частоты, выход шестого элемента И соединен с первьм входом восьмого элемента И и первым входом второго делителя частоты, выход которого соеди-. нен с первым входом первого элемента

ИЛИ, второй вход .последнего подключен к выходу восьмого элемента И, выход первого делителя частоты соединен с первым входом второго элемента. ИЛИ, 11 1406527 12

ИЛИ переводят в нулевое состояние соответственно четвертый 22 и пятый 43 триггеры, первый 3 и второй 5 делители частоты, шестой 45 и восьмой 71

5 триггеры, седьмой 59 и девятый 72 триггеры.

Напряжения логической единицы с . вания для каждого контролируемого выходов четвертого 22 и пятого 43 сигнала своего эталонного четырехпотриггеров поступают соответственно на второй и третий входы семнадцатого элемента И 75, на первый вход которого поступает напряжение логической единицы с выхода четвертого элемента, Ф о р м у л а и s о б р е т е н и я

НЕ 80, так как контролируемый сигнал на шине 37 "Вход 3" отсутствует, т..е. напряжение меньп1е по абсолютной величине U /2. Напряжение логической единицы с выхода семнадцатого элемента И 75 поступает на второй вход десятого триггера 73, который.перево.— дится в нулевое состояние Напряжение логического нуля с его выхода поступает на управляющие входы первого 33, второго 56 и третьего 58 ключей, закрывая их, .. На этом работа устройства заканчивается, Если за время контроля сигнала контролируемый сигнал хоть раз выходил за пределы допуска, то на втором

78 или третьем 79 индикаторах осуществлена соответствующая засветка (причем засветка будет на втором индикаторе 78, если контролируемый сигнал сначала превышал заданный предел изменения, и на третьем индикаторе 79, если контролируемый сигнал сначала бып меньше. заданного предела изменения).

Если контролируемый сигнал за время контроля изменялся в, заданных пределах, то засветится индикатор 77, свидетельствующий о норме контроли-. руемого сигнала.

t Для контроля сигналов той же формы, что и предыдущий, они подаются последовательно. на шину 37- "Вход 3", Если необходим. контроль сигналов другой формы, то на шину 23 "Установка нуля" подается единичный импульс, затем на шины 35 и 36 "Вход 1" и "Вход 2" подаются последовательносЮ ти, характеризующие пределы изменения контролируемого сигнала„ которые через восьмой и тринадцатый элементы

ИЛИ 34 и 57 записываются соответственно в первый 25 и второй 48 регистры спвига. Далее на шину 37 "Вход 3"

13 14065 второй вход которого соединен с выходом седьмого элемента И, первый вход четвертого триггера через третий элемент ИЛИ соединен.с входной шиной устройства "Установка нуля" и с установочным входом первого регистра сдвига, выход первого элемента ИЛИ соединен с первым входом третьего делителя частоты, второй вход которо- )g

ro соединен с вторым входом второго делителя частоты и первым входом пя-! того триггера, второй вход третьего элемента ИЛИ соединен с выходом четвертого делителя частоты, первый вход ) 5

;которого подключен к выходу второго элемента ИЛИ, к первому входу пятого

1 делителя частоты и первому входу пер;вого регистра сдвига, выход пятого делителя частоты через четвертый эле- 20 мент ИЛИ соединен с первым входом шестого триггера, выход которого соединен с первыми входами девятого, десятого, одиннадцатого и двенадцатого элементов И, второй вход четвертого 25 элемента ИЛИ соединен с вторыми входами четвертого и пятого триггеров, вторым входом четвертого делителя частоты и первым входом шестого делителя частоты, второй вход которого у) соединен с выходом первого элемента

ИЛИ, а выход подключен к входу пятого элемента ИЛИ, выход которого соединен с первым входом пятого триггера, а второй вход соединен с входной шиной устройства "Установка нуля" и.с установочным входом второго регистра сдвига, второй вход шестого триггера соединен с выходом шестого элемента ИЛИ, первый вход которого соединен с вторым выходом четвертого триггера, второй вход шестого элемента ИЛИ подключен к выходу второго элемента ИЛИ, третий вход шестого элемента ИЛИ соединен с вторыми входами пятого и первого делителей частоты, с первым входом четвертого триггера, первыми входами первого сумматора и первого аналогового сумматора и первым входом седьмого эле мента ИЛИ, второй вход которого под", ключен к выходу девятого элемента И, а выход через седьмой триггер соединен с вторым входом седьмого элемента И, первый выход первого регистра

I сдвига через восьмой элемент ИЛИ .л

I соединен со свои ) вторым входом, вто- рой выход первого регистра сдвига сое динен с вторым входом девятого элемен27 14 та И и через последовательно соединенные третий элемент НЕ и десятый элемент И подключен к второму входу седьмого триггера, третий и четвертый выходы первого регистра через одиннадцатый и двенадцатый элементы И соответственно подключены к второму и третьему соответственно входам первого сумматора, выход которого через последовательно соединенные первый цифроаналоговый преобразователь и первый аналоговый сумматор подключен к входу первого ключа, второй вход восьмого элемснта. ИЛИ соединен с первой шиной устройства "Вход )", первый выход источника опорного напряжения через первый элемент сравнения соединен с первым входом девятого элемента ИЛИ, второй вход которого через второй элемент сравнения соединен с вторым входом источника опорного напряжения, выход третьего делителя частоты через последовательно соединенные десятый элемент ИЛИ и восьмой триггер соединен с первыми входами тринадцатого, четырнадцатого, пятнадцатого и шестнадцатого элементов И, второй вход третьего делителя частоты подключен к первым входам одиннадцатого и двенадцатого элементов ИЛИ и к первым входам второго сумматора и второго аналогового сумматора, второй вход двенадцатого элемента ИЛИ соединен с выходом первого элемента ИЛИ и первым входом второго регистра сдвига, второй вход которого через тринадцатый элемент ИЛИ соединен с его первым выходом, второй выход второго регистра сдвига через последовательно соединенные тринадца-. тый элемент И, одиннадцатый элемент

ИЛИ и девятый триггер подключены к второму входу восьмого элемента И и через последовательно соединенные второй элемент НЕ и четырнадцатый элемент И подключены к второму входу девятого триггера, третий и четвертый выходы второго регистра сдвига через пятнадцатый и шестнадцатый элемен-. ты И соответственно подключены к второму и третьему входам соответственно второго сумматора, выход которого через последовательно соединенные второй цифроаналоговый преобразователь, второй аналоговый сумматор и второй ключ подключен к первому входу третьего элемента сравнения, второй вход тринадцатого элемента ИЛИ

1406 соединен с второй шиной устройства

"Вход 2", третья шина которого соединена с вторыми входами первого и второго элементов сравнения и через третий ключ с вторым входом третьего элемента сравнения и с первым входом четвертого элемента срав" нения, второй вход которого подклю-, чен к выходу первого ключа, первый и второй выходы третьего элемента сравнения через четырнадцатый элемент ИЛИ соединены с первым входом четвертого элемента И, второй вход которого через пятнадцатый элемент ИЛИ соединен с первым и вторым выходами четвертого элемента сравнения, третий выход третьего элемента сравнения соединен с первым входом третьего элемента И, второй вход которого соединен с первым входом первого элемента И, третий выход Четвертого элемента сравнения соединен с вторым входом первого элемента И, выход девятого элемента ИЛИ соединен с первым входом десятого 25 триггера и через последовательно соединенные, четвертый элемент НЕ и семнадцатый элемент И подключен к второму входу десятого триггера, выход ко527 16 торого соединен с управляющими входами первого, второго и третьего ключей и через последовательно соединенные элемент дифференцирования и элемент односторонней проводимости с первым входом шестнадцатого элемента ИЛИ, с первым входом шестого делителя частоты и с выходом десятого элемента ИЛИ, второй вход семнадцатого элемента И

1соединен, с выходом четвертого триггера, третий вход семнадцатого элемента И соединен с вторым выходом пятого триггера и входом двенадцатого элемента ИЛИ, второй вход шестнадцатого элемента ИЛИ соединен с входной шиной устройства установка нуля", а выход подключен к вторым входам первого, второго и третьего триггеров, выход семнадцатого элемента ИЛИ соединен с входом первого элемента

НЕ, первый и второй входы подключены к выходам первого и второго триггеров соответственно, выход третьего триггера соединен с вторым входом второго элемента И, а выход двенадцатого элемента ИЛИ подключен к второму входу восьмого триггера.

I ою тп 01Q

010

ЮП тОПтинmr òèèòò QÏ

00f 001

001 001

001

Юа8.2
