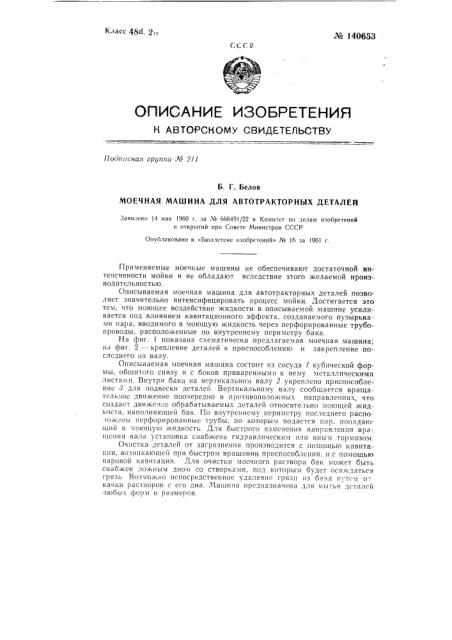

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТ ЕЛЬСТВУ

Под>шсная группа М 211

Б. Г. Белов

МОЕЧНАЯ МАШИНА ДЛЯ АВТОТРАКТОРНЫХ ДЕТАЛЕЯ

Заявлено 14 мая 1960 г. за Х 666491/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 16 за 1961 г.

Применяемые моечные машины не обеспечивают достаточной интенсивности мойки и не обладают вследствие этого желаемой производительностью.

Описываемая моечная машина для автотракторных деталей позволяет значительно интенсифицировать процесс мойки. Достигается это тем, что моющее воздействие жидкости в описываемой машине усиливается под влиянием кавитационного эффекта, создаваемого пузырьками пара, вводимого в моющую жидкость через перфорированные трубопроводы, расположенные по внутреннему периметру бака. г1а фиг. 1 показана схематически предлагаемая моечная машина;

IIa фиг. 2 — крепление деталей к приспособлению и закрепление последнего на валу, Описываемая моечная машина состоит из сосуда 1 кубической формы, обLLIIïoãо снизу и с боков приваренными к нему металлическими листами. Внутри бака на вертикальном валу 2 укреплено приспособление 3 для подвески деталей. Вертикальному валу сообшается вращательное движение поочередно в противоположных направлениях, что создаст движсн .е обрабатываемых деталей относительно моющей жидкости, наполня|ощей бак. По внутреннему перпмстру последнего расположены перфорированные трубы, по которым подастся Ilzð. попадаюгций в моющу о жидкость. Для быстрого изменения направления вращения вала установка снабжена гидравлическим нли иным тормозом.

Очистка деталей от загрязнения производится с помошью кавитаIlHH, возннкаюшей при быстром вращении приспособления, и с помощью паровон кавитации. Для очистки моечного раствора бак можеT 6blTb снабжен ложным дном со створками, под которым будет осаждаться грязь. Возможно непосредственное удаление грязи из бака путе.,l о-: качки растворов с его дна. Машина предназначена для мытья д«талей любых форм и размеров.

¹ 140б53

Промышленная полезность предложения подтверждается заключением института НИИтракторсельхозмаш.

Предмет изобретения

Фиг. 2

Фиг.1

Составитель В. М, Базииевский

Редактор Н. Л. Леонтьева Тскрсд А А. Камыюникова Корректор P. Я. Беркович

Объем 0,1Ь iiçë. л.

Цена 4 коп.

Формат бум. 70Ъ;108 /16

Тираж !400

ЦБТИ ири Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Поли. к печ. 9.Х-61 г

Зак. 10147

Типография ЦБТИ Комитета по лолам изобретений и открытий ири Совете Министров СССР, Москва, Петровка, !4.

Моечная машина для автотракторных деталей, состоящая из бака с моющей жидкостью, выполненного в виде куба, и расположенного внутри бака приспособления для подвески деталей, вращающегося вокруг вертикальной оси, о т;I и ч а ю щ а я с я тем, что, с целью интенсификации процесса мойки, машина одновременно с приспособлением для подвески деталей, принудительно вращающимся от привода попеременно в противоположных направлениях, снабжена перфорированными трубопроводами для подачи в мо!ощий раствор пара, расположенньлми по внутренне му периметру оака,
