Устройство шумоподавления в цифровом телевизионном сигнале

Устройство шумоподавления в цифровом телевизионном сигнале

Иллюстрации

Показать все

Реферат



Изобретение относится к телевидению (ТВ). Цель изобретения - упрощение устр-ва. Устр-во содержит блок iвычитания 1, перемножитель 2, сумматор 3, блок задержки 4 на один кадр, ограничитель 5 с регулируемым уровнем ограничения, фильтр 6 нижних ча стот с управляемой частотой среза, блок формирования 7 коэф. рекурсии, блок стробирования 8 и накопитель 9. Блок вычитания 1 производит вычисление разности входного цифрового N- разрядного ТВ-сигнала и выходного сигнала устр-ва предыдущего кадра с выхода блока задержки 4, а также вычисление знака этой разности. Затем перемножитель 2 производит множение полученной разности на соответствующие коэф. рекурсии, полученные с помощью ограничителя 5,фильтра 6,блока формирования 7, блока стробирования 8 и накопителя 9, Далее суьматор 3 завершает процесс рекурсивной цифровой фильтрации, суммируя значения разностного сигнала с учетом его знака с выходным сигналом устр-ва предыдзтцего кадра. 1 ил. & мааа 1«ш.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3 -. „13

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4179568/24-09 (22) 12 ° 01. 87 (462 30.06. 88. Бюл. Н - 24 (72) А. К. Бухаров, В. Б. Горбенко и Л.А.Попов (53) 621.339(088.8) (56) Цифровое телевидение / Под ред.

M.È.Кривошеева, M.: Связь, 1980, с. 130-134.

Заявка Великобритании Р 2099657, кл. Н 04 N 5/21, 1981. (54) УСТРОЙСТВО ШУМОПОДАВЛЕНИЯ В ЦИФРОВОМ ТЕЛЕВИЗИОННОМ СИГНАЛЕ (57) Изобретение относится к телевидению (ТВ) . Цель изобретения — упрощение устр-ва. Устр-во содержит блок вычитания 1, перемножитель 2, сумматор 3, блок задержки 4 на один кадр, ограничитель 5 с регулируемым уровнем ограничения, фильтр 6 нижних чаÄÄSUÄÄ 1406821 А I цр4 Н 04 N 5/21 стот с управляемой частотой среза, блок формирования 7 коэф. рекурсии, блок стробирования 8 и накопитель 9.

Блок вычитания 1 производит вычисление разности входного цифрового Nразрядного ТВ-сигнала и выходного сигнала устр-ва предыдущего кадра с выхода блока задержки 4, а также вычисление знака этой разности. Затем перемножитель 2 производит умножение полученной разности на соответствующие коэф. рекурсии, полученные с помощью ограничителя 5,фильтра 6,блока формирования 7, блока стробирования

8 и накопителя 9. Далее сумматор 3 завершает процесс рекурсиьной цифровой фильтрации, суммируя значения разностного сигнала с учетом его знака с выходным сигналом устр-ва предыдущего кадра. 1 ил.

1406821 поэлементного формирования коэффициентов рекурсии R(KT) .

Параметры ограничения уровня и низкочастотной фильтрации устанавливаются в зависимости от уровня шума во входном телевизионном сигнале.

Оценка уровня шума производится путем интегрирования абсолютных значений межкадровых разностей без учета знака в накопителе 9 по всем элементам телевизионного растра, кроме тех участков, где происходит движение. Эти участки растра исключаются блоком 8, который управляется выходным сигналом блока 7 °

Формула изобретения

Составитель Н,Мельников

Техред А.Кравчук Корректор И,Муска

Редактор А.Огар

Заказ 3210/56

Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

I .Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Изобретение относится к телевизионной технике и может быть использовано для улучшения качества телевизионного сигнала в аппаратно-сту5 дийных телевизионных комплексах.

Цель изобретения — упрощение устройства.

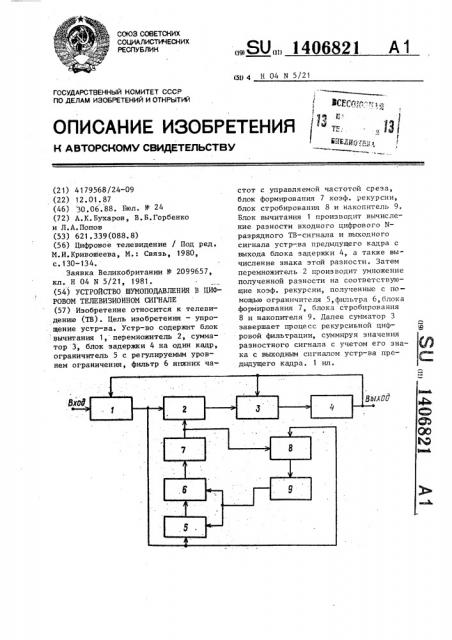

На чертеже представлена структурная электрическая схема устройства шумоподавления в цифровом телевизионном сигнале.

Устройство шумоподавления в цифровом телевизионном сигнале содержит блок 1 вычитания, перемножитель 2, 15 сумматор 3, блок 4 задержки на один ( кадр, ограничитель 5 с регулируемым уровнем ограничения, фильтр 6 нижних частот с управляемой частотой среза, блок 7 формирования коэффициентов 2р рекурсии, блок 8 стробирования и накопитель 9.

Устройство шумоподавления в цифро вом телевизионном сигнале работает

; следующим образом. 25

Цифровой N-разрядный телевизион, ный сигнал Х(КТ), определенный в моменты времени КТ, поступает на вход

, блока 1.. На.второй вход блока 1 по-, ступает выходной сигнал устройства 30 предыдущего кадра Y(KT-T ) с выхода блока 4, определенный в моменты ,времени KT. Блок 1 производит вы,числение разности (Х(КТ) — Y(KT-T„)J, имеющей разрядность N, и знака раз ности

Перемножитель 2 производит умно жение сигнала IX(KT) — Y(КТ-Т„)J на соответствующие коэффициенты рекуссии R(KT).

4Р

Сумматор 3. суммирования завершает процесс рекурсивной цифровой фильтрации, суммируя значения 1Х(КТ) — Y(KT-T )1 с учетом знака с сигналом Y(KT-T ).

Значение сигналов межкадровых разностей jX(KT) — Y(KT-T )J без учета знака используются в детекторе, движения, образованном ограничителем 5, фильтром 6 и блоком 7, для

Устройство шумоподавления в цифровом телевизионном сигнале, содержащее соединенные последовательно блок вычитания, вход которого является входом устройства, перемножитель„ сумматор и блок задержки на один кадр, выход которого является выходом устройства и соединен с другим входом блока вычитания, соединенные последовательно ограничитель с регулируемым уровнем ограничения, фильтр нижних частот с управляемой частотой среза и блок формирования коэффициентов рекурсии, выход которого соединен с другим входом перемножителя, соединенные последовательно блок стробирования, управляющий вход которого соединен с выходом бло ка формирования коэффициентов рекурсии, и накопитель, выход которого соединен с управляющими входами фильтра нижних частот с управляемой частотой среза и ограничителя с регулируемым уровнем ограничения, о т л ич а ю щ е е с я тем, что, с целью упрощения устройства, выход блока задержки на один кадр соединен с другим входом сумматора, а вход ограничителя с регулируемым уровнем ограничения и вход блока стробирования со†единены с выходом блока вычитания.
