Класс 76Ь, 9 № 140713

ССCr

»

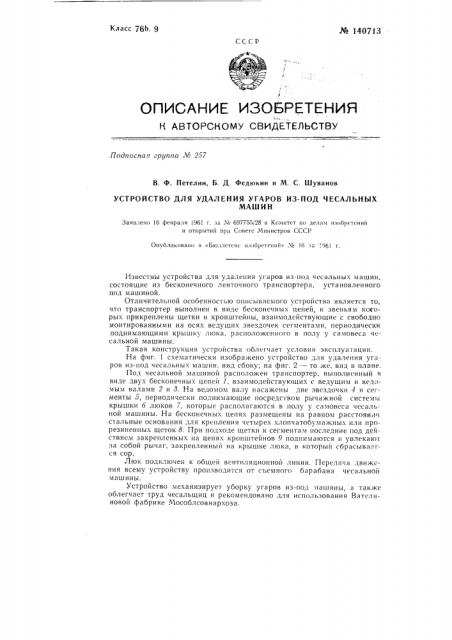

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 257

В. Ф. Петелин, Б. Д. Федюкин и M. С. Шуванов

УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ УГАРОВ ИЗ-ПОД ЧЕСАЛЬНЫХ

МАШИН

Заявлено 16 февраля 1961 г. аа ¹ 697755/26 в Комитет «о делам ивопрстсний и открытий при Совете Министров CCCP

Опуб.>вковано в «Бюллетене иноорстени!» ¹ 16 яа. !96! г.

Известны устройства для удаления угаров из-под чесальных машин, состоящие из бесконечного ленточного транспортера, установленного под машиной.

Отличительной особенностью описываемого устройства является то, что транспортер выполнен в виде бесконечных цепей, к звеньям которых прикреплены щетки и кронштейны, взаимодействующие с свободно монтированными на осях ведущих звездочек сегментами, периодически поднимающими крышку люка, расположенного в полу у самовеса чесальной машины.

Такая конструкция устройства облегчает условия эксплуатации.

На фиг. 1 схематически изображено устройство для удаления угаров из-под чесальных машин. вид сбоку; на фиг. 2 — то же. вид в плане.

Под чесальной машиной расположен транспортер, выполненный в виде двух бесконечных цепей 1, взаимодействующих с ведущим и ведоMbDt валами 2 и 3. На ведомом валу насажены две звездочки 4 и сегменты 5, периодически поднимающие посредством рычажной системь! крышки б л1оков 7, которые располагаются в полу у самовеса чесальной машины. На бесконечных цепях размещены на равном расстоянии .стальные основания для крепления четырех хлопчатобумажных пли прорезиненных щеток 8. При подходе щетки к сегментам последние под действием закрепленных на цепях кронштейнов 9 поднимаются и увлекают за собой рычаг, закрепленный HB крышке люка, в который сбрасываегся сор.

Люк подключен к общей вентиляционной линии. Передача движения всему устройству производится от съемного барабана чесальной машины.

Устройство механизирует уборку угаров из-под машины, а также облегчает труд чесальщиц и рекомендовано для использования Вателиновой фабрике Мособлсовнархоза. № 140713

Предмет изобретения

Устройство для удаления угаров из-под чесальных машин, включающее транспортер, о т л и ч а ю щ е е с я тем, что, с целью улучшения условий труда, транспортер выполнен в виде двух бесконечных цепей, к звеньям которых прикреплены щетки, например четыре, на равном растоянии одна от другой и кронштейны, взаимодействующие с монтированными свободно на осях ведущих звездочек цепи сегментами, предназначенными для периодического подъема крышки люка, размещенного в полу у самовеса чесальной машины, иг

1виг.2
