Реферат



Изобретение относится к сельскому хозяйству и может быть использовано в овощеводстве защищенного грунта. Цель изобретения - упрощение конструкции . Устройство для обработки почвы в теплицах содержит пористые плиты 1 с распределительными трубопроводами 2.Системы аэрации и увлажнительно-нагревательная содержат вентилятор 3, нагреватель воздуха 9 и форсунку 10 для распыления воды во входной канал 4. Выходной канал 5 содержит воздуховыпускные патрубки с клапанами . При необходимости обеззараживания почвы нагретый и увлажненный обеззараживающими растворами воздух через трубопроводы 2 и поры плит 1 равномерно обрабатывает почву. 2 ил.

„„SU„„140Т451 А 1 пи 4 А 01 G 11/00

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

1, i / Л . Х:

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

* "i . М+ х .,х, мазь союз ООВетсних

СОЦИАЛИСТИЧЕСНИХ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3974202/30-15 (22) 07. 08. 85 (46) 07 . 07 . 88. Бюл. У 25 (71) Институт зоологии и физиологии

АН МССР (72) И.В.Бумбу и И.С.Пайлик (53) 631.544.002.5 (088 ° 8) (56) Авторское свидетельство СССР

Ф 1026709, кл. А 01 G 11/00, 1983. (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЧВЫ

В ТЕПЛИЦАХ (57) Изобретение относится к сельско-! му хозяйству и может быть использовано в овощеводстве защищенного грунта.

Цель изобретения — упрощение конструкции. Устройство для обработки почвы в теплицах содержит пористые плиты 1 с распределительными трубопроводами 2.Системы аэрации и увлажнительно-нагревательная содержат вентилятор 3, нагреватель воздуха 9 и форсунку 10 для распыления воды во входной канал 4. Выходной канал 5 содержит воздуховыпускные патрубки с клапанами. При необходимости обеззараживания почвы нагретый и увлажненный обезэараживающими растворами воздух через трубопроводы 2 и поры плит 1 равномерно обрабатывает почву. 2 ил.

Изобретеиие относится к сел некому ! хозяйству и может быть использовано в овощеводстве защищенного грунта.

Цель изобретения — упрощение конс5 трукции.

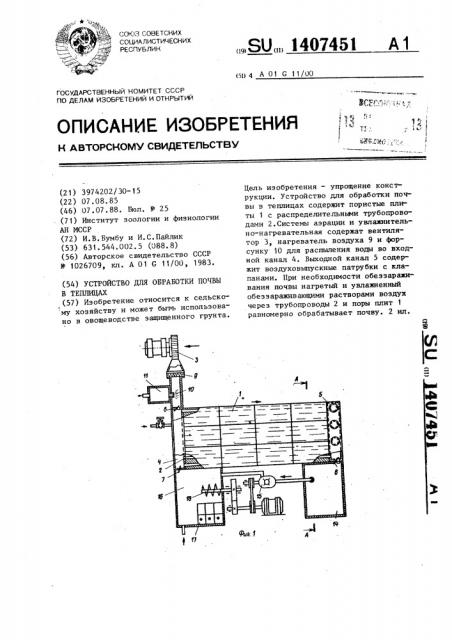

На фиг. 1 изображено ус трой с тво, сверху; на фиг.2 — разрез А-А фиг ° 1 ° 10 н

P

P о

Составитель В. Петровский

Техред Л. Сердюкова Корректор А. Обручар,Редактор А.Мотыль

Заказ 3231/2

Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

)13035, Москва, Ж-35, Раушская наб., д. 4/5

П роизводственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 в и

В

P с с в щ

К д

Устройство содержит слой пористоматериала, выполненный в виде кезито-бетонных плит 1 с системой спределительных трубопроводов 2, и общенные между собой системы аэраи увлажнительно-нагревательную, лючающие вентилятор 3, входной 4 выходной 5 каналы с шиберами 6-8. входном канале 4 расположены наг- 2р ватель 9 воздуха и форсунка 10 для спыления воды, поступающей из рервуара 11. Выходной канал 5 снабн воздуховыпускными патрубками 12 клапанами 13. Устройство снабжено 25 очным баком 14, который посредстциркуляционного насоса 15 сообн с баком 16 для приготовления и ррекции питательного раствора, со- . ржащим дозаторы 17 солей и мешал- 30

18.

Ф

Устройство работает следующим разии, При необходимости обеззараживания

1 почвы вклю.ают вентилятор 3 и нагреватель 9, а через форсунку 10 подают обеззараживающие растворы. При закрытых шиберах 7 и 8 воздух через распределительные трубопроводы 2 и поры плит 1 поступает в почву, обеспечивая ее равномерное обеззараживание от личинок и яиц нематод и белокрылки, а также от возбудителей грибковых заболеваний.

При выращивании растений работает система циркуляции питательного раствора. Вентилятор 3 обеспечивает аэрацию грунта через те же трубопроводы 2, Формула изобретения

Устройство для обработки почвы в теплицах, содержащее систему трубопроводов, расположенную в слое пористого материала, систему аэрации почвы, включающую вентипятор, входной и выходной распределительные каналы с шиберами, и увлажнительно-нагревательную систему, о т л и ч а ю щ е» е с я тем, что, с целью упрощения конструкции, увлажнительно-нагревательная система сообщена с системой аэрации и снабжена электронагревателем воздуха и форсункой для распыления воды, которые расположены во входном распределительном канапе.
