Реферат



Изобретение относится к устройствам для разделения суспензий в поле центробежных сил и позволяет повысить производительность при снижении мощности привода и расхода промьгоной воды. Центрифуга содержит корпус 1, размещенный внутри него ротор 9 с фильтрующими лопастями 16, камеры 2 и 3 сбора твердой фазы и фугата, резервуар-накопитель 25 фугата, Каждая фильтрующая лопасть 16 снабжена тидроэлеватором 19, Камера 3 сбора фугата через резервуар-накопитель 25 фугата соединена с напорным трубопроводом 21 гидрозлеватора 19. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1407509 А 1 (п у В 01 D 21/26, В 04 В 3/QQ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4131779/31-26 (22) 18.07.86 (46) 07.07.88. Бюл, Р 25 (71) Пензенский инженерно-строительный институт (72) Н.А. Маньжов и В.А. Трофимов (53) 66.067.57(088.8) (56) Авторское свидетельство СССР

NI 398074, кл. В 04 В 3/00, 1971.

1 (54) ЦЕНТРИФУГА (57) Изобретение относится к устройствам для разделения суспензий в поле центробежных сил и позволяет повы" сить производительность при снижении мощности привода и расхода промывной воды. Центрифуга содержит корпус 1, размещенный внутри него ротор 9 с фильтрующими лопастями 16, камеры

2 и 3 сбора твердой фазы и фугата, резервуар-накопитель 25 фугата, Каждая фильтрующая лопасть 16 снабжена .гидроэлеватором 19, Камера 3 сбора фугата через резервуар-накопитель 25 фугата соединена с напорным трубопроводом 21 гидроэлеватора 19. 3 ил.

1407509

Изобретение относится к устройствам для разделения суспензий на твердую и жидкую фазы в поле центробежных сил.

Цель изобретения — повышение про" иэводительности при снижении мощности привода и расхода промывной воды.

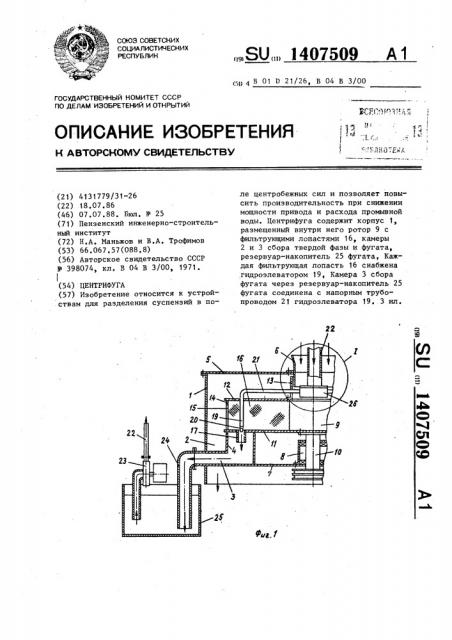

На фиг, 1 представлена центрифуга, общий вид; на фиг, 2 - фильтрующая лопасть с установленным в ней гидроэлеватором, разрез; на фиг. 3 узел I на фиг. 1.

Центрифуга состоит из корпуса 1, камеры 2 сбора твердой фазы и камеры

3 сбора фугата с патрубком 4, крышки

5 с расположенной по ее центру загрузочной воронкой 6 и днищем .7, по центру которого установлен подшипниковый узел привода 8 ротора 9, эакреп-20 ленного на вращающемся валу 10. Ротор

9 состоит из днища 11, крьппки 12 с патрубком 13 и обечайки 14 с равномерно расположенными по окружности вертикальными пазами 15, количество кото- 25 рых соответствует количеству фильтрукицих лопастей 16 ротора. Каждая фильтрующая лопасть 16 имеет патрубок 17 отвода фильтрата, фильтрующую решетку 18 и гидроэлеватор 19, состоящий из сопла 20, к которому подводится рабочая жидкость по напорному трубопроводу 21, соединенному с напорным трубопроводом 22 насоса 23, Сборник фугата центрифуги соединен трубопроводом 24 с резервуаром-накопителем

25.

Трубопровод 21 соединен с напорным трубопроводом 22 распределительной гидромуфтой 26 и закреплен косынками на загрузочной воронке 6.

Центрифуга работает следующим образом.

После достижения ротором заданных оборотов исходная суспензия, подава- 45 емая в загрузочную воронку 6, поступает внутрь ротора 9, где фильтрующие лопасти 16 разделяют ее на твердую и жидкую фазы, Твердая фаза че- рез вертикальные пазы 15 центробежной силой выбрасывается в камеру 2 сбора твердой фазы и под действием гравитационной силы эвакуируется из центрифуги через кольцевое отверстие, об" разуемое перегородками камер 2 и 3.

Жидкая фаза из лопастей 16 отводится гидроэлеваторами 19 через патрубки

17 отвода фильтрата в камеру 3 сбора фугата, откуда фугат самотеком по трубопроводу 24 сбрасывается в резервуар-накопитель 25. Из последнего фугат забирается насосом 23 и направляется по напорному трубопроводу 22 в распределительную гидромуфту 26, из которой посредством трубопровода

21 подается в сопло 20 гидроэлеватора 19. Вылетающая с большой скоростью из сопла 20 струя фугата засасывает жидкую фазу из внутренней полости лопасти 16, создавая в ней ва- . куум, увеличивает перепад давления на фильтрующей решетке 18, что повышает производительность центрифуги без увеличения мощности ее привода.

Использование фугата в качестве рабочей жидкости для гидроэлеватора исключает расход чистой воды, тем самым улучшает экономические показатели работы центрифуги. формула изобретения

Центрифуга, содержащая корпус с размещенным внутри него ротором с фильтрующими лопастями, камера сбора твердой фазы и фугата, о т— л и ч а ю щ а я с я тем, что, с целью повышения производительности при снижении мощности привода и расхода промывной воды, она снабжена резервуаром-накопителем фугата, а каждая фильтрующая лопасть снабжена гидроэлеватором, при этом камера сбора фугата через резервуар-накопитель фугата соединена с напорным трубопроводом гидроэлеватора, ! 407509 г,З

Фиг. 2
