Реферат



Изобретение относится к фильтрпрессам для труднофильтруемых и мелкодисперсных суспензий и позволяет повысить производительность. Фильтрпресс состоит из набора сплошных фильтровальных плит 1 с дренажными поверхностями и фильтровальньк перегородок . Перфорированный вкладьш 7 и две фильтровальные перегородки 5, 6 имеющие разную пористость, образуют комплект. По обеим сторонам комплекта размещены фильтровальная плита 8 с отверстиями 9 и сплошная фильтровальная плита. Сжатием всего пакета фильтровальных плит можно изменять пористость фильтровальных перегородок 5,6 вокруг вкладыша 7 в процессе самого фильтрования, благодаря чему изменяется качество фильтрата. 4 ил. (Л

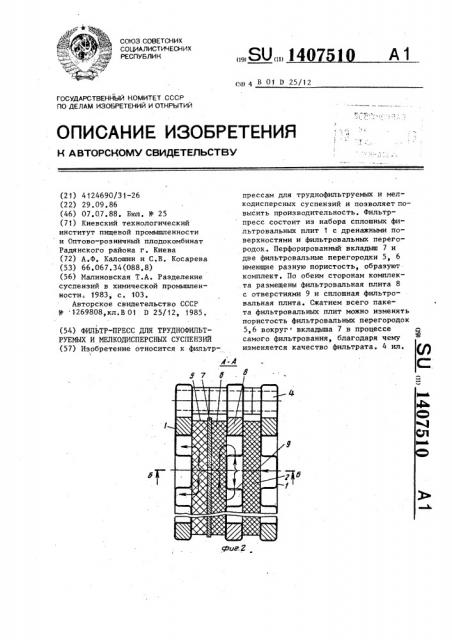

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИК

„.80„„1407 !

А1 (в g В 01 D 25/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4124690/31-26 (22) 29.09, 86 (46) 07.07. 88. Бюл, Р 25 (71) Киевский технологический институт пищевой промь пленности и Оптово-розничный плодокомбинат

Радянского района r. Киева (72) А,Ф. Калошин и С.В. Косарева (53) 66,067.34(088.8) (56) Малиновская Т.А. Разделение суспензий в химической промышленности. 1983, с. 103.

Авторское свидетельство СССР у 1269808,кл.В 01 D 25/12, 1985. (54) ФИЛЬТР-ПРЕСС ДЛЯ ТРУДНОФИЛЬТРУЕМЫХ И МЕЛКОДИСПЕРСНЫХ СУСПЕНЗИЙ (57) Изобретение относится к фильтрпрессам для труднофильтруемых и мелкодисперсных суспензий и позволяет повысить производительность. Фильтрпресс состоит из набора сплошных фильтровальных плит 1 с дренажными поверхностями и фильтровальных перегородок. Перфорированный вкладыш 7 и две фильтровальные перегородки 5, 6 имеющие разную пористость, образуют комплект. Ila обеим сторонам комплекта размещены фильтровальная плита 8 с отверстиями 9 и сплошная фильтровальная плита. Сжатием всего пакета фильтровальных плит можно изменять пористость фильтровальных перегородок

5,6 вокруг вкладыша 7 в процессе самого фильтрования, благодаря чему изменяется качество фильтрата. 4 ил.

14075 10

Изобретение относится к машинам и аппаратам для разделения жидких неоднородных систем, а более конкретно- к фильтровальным плитам фильтр-прессов, прменяемых для осветления суспенэий в химической, пищевой и фармацевтической промышленности.

Цель изобретения — повышение про- 10 изводительности.

На фиг. 1 представлен фильтрпресс в сборе, общий вид," на фиг, 2разрез А-А на фиг. 1; на фиг, 3разрез Б-Б на фиг. 2; на фиг. 4 15 сплошная фильтровальная плита, общий вид.

Фильтр-пресс состоит из набора сплошных фильтровальных плит 1 с дренажными поверхностями и фильтроваль- 20 ных перегородок 2, коллектора 3 пода" чи суспензии и коллектора 4 отвода фильтрата. Между фильтровальными перегородками 5 и 6, имеющими разную пористость, размещен перфорированный вкладыш 7. Вкладьпп 7 и две перегородки 5 и 6 образуют комплект. Фильтровальная плита 8 выполнена перфорированной (отверстия 9) . Перфорированная плита 8 и сплошная фильтровальная 3р плита 1 расположены по обеим сторонам комплекта, состоящего иэ фильтровальных перегородок 5 и 6 и вкладыша 7.

Фильтр-пресс работает следующим образом.

Суспензия по коллектору 3 подается в сплошную фильтровальную плиту 1, затем проходит поперек сквозь фильтровальную перегородку 2, через перфорированную фильтровальную плиту

8 и отверстия 9 и направляется последовательно вдоль сквозь фильтроваль- ные перегородки 5 и 6, и перфорированный вкладыш 7, попадает в коллектор приема фильтрата.

Сжатием всего пакета фильтровальных плит можно изменять пористость фильтровальных перегородок 5 и 6 вокруг вкладьппа 7 в процессе фильтрования, благодаря чему изменяется качество фильтрата.

Формула изобретения

Фильтр-пресс для труднофильтруемык и мелкодисперсных суспенэий, содержащий набор фильтровальных плит с дренажными поверхностями и фильтровальных перегородок, коллекторы подачи суспензии и отвода фильтрата, отличающийся тем, что, с целью повышения производительности, он снабжен перфорированным вкладышем, размещенным между двумя фильтроваль" ными перегородками, имеющими разную пористость и образующими комплект, а фильтровальные плиты выполнены сплошными и перфорированными, при этом перфорированная и сплошная плиты расположены по обеим сторонам комплекта.
