Устройство для ориентации плоских деталей

Устройство для ориентации плоских деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматизации технологических процессов в машиностроении и может найти применение в ориентации деталей вибролотком. Цель изобретения - повышение надежности устройства за счет обеспечения принудительной подачи деталей на упор. Устройство содержит лоток 1 с буртиками 2 и 3, упор 4 со скосом, выполненным по направлению движения деталей. Над лотком установлен ролик 5 на опорах 6. Опоры имеют вертикальные пазы. Между упором и роликом буртик 2 имеет вырез 8. При движении детали 9 по лотку 1 ролик 5 поджимает ее к буртику 3 и одновременно воздействует на задний конец детали, если фаска находится внизу. Передний конец детали при этом поднимается над упором и деталь продвигается над ним следующими детал ями. Если к упору подходит деталь фаской вверх, то она упирается в упор 4 и отводится в вырез 8, так как ролик, воздействуя своим весом на ее задний конец, не может поднять конец детали. 3 ил. (Л СП ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 23 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

4:ь

С1 3 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4179873/30-08 (22) 14.01.87 (46) 07.07.88. Бюл. № 25 (71) Таганрогский комбайновый завод (72) Д. M. Ливак, О. М. Паныч и Ю. И. Кор суненко (53) 62-229.6 (088.8) (56) Авторское свидетельство СССР № 273630, кл. В 23 Q 7/08, 1970. (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ

ПЛОСКИХ ДЕТАЛЕЙ (57) Изобретение относится к автоматизации технологических процессов в машиностроении и может найти применение в ориентации деталей вибролотком. Цель изобретения — повышение надежности устройства за счет обеспечения принудитель„„SU„„1407755 А 1 ной подачи деталей на упор. Устройство содержит лоток 1 с буртиками 2 и 3, упор 4 со скосом, выполненным по направлению движения деталей. Над лотком установлен ролик 5 на опорах 6. Опоры имеют вертикальные пазы. Между упором и роликом буртик 2 имеет вырез 8. При движении детали 9 по лотку 1 ролик 5 поджимает ее к буртику 3 и одновременно воздействует на задний конец детали, если фаска находится внизу. Передний конец детали при этом поднимается над упором и деталь продвигается над ним следующими деталями. Если к упору подходит деталь фаской вверх, то она упирается в упор 4 и отводится в вырез 8, так как ролик, воздействуя своим весом на ее задний конец, не может поднять конец детали. 3 ил.

1407755

Формула изобретения

Составитель В. Юрьев

Редактор Л. Зайнева Текред И. Верес Корректор А. Обручар

Заказ 3255/! 8 Тираж 92 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к автоматизации технологических процессов в машиностроени!1 и может найти применение для ориента11ии деталей при перемещении деталей вибpo JIIoTKoM.

Цель изобретения — повышение надежно ти устройства за счет обеспечения прину ительной подачи деталей на упор.

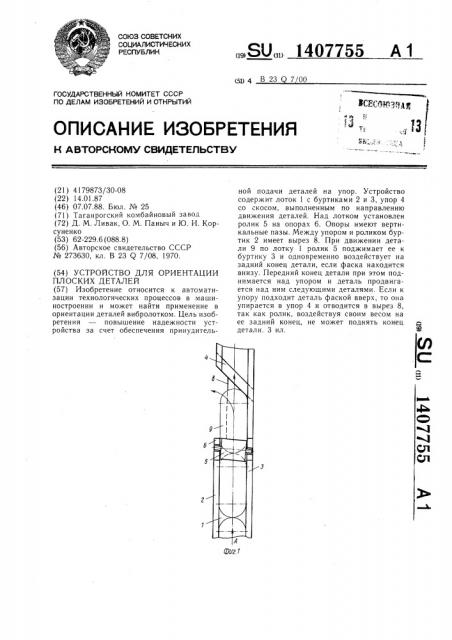

На фиг. 1 изображено устройство, общ и вид; на фиг. 2 — схема ориентации пр положении деталей фаской вниз; на фи . 3 — то же, при положении детали фаско вверх.

Устройство содержит лоток 1 с боковыми ст нками 2 и 3, в основании лотка устано лен упор 4, имеющий скос по направле ию движения деталей.

Для поджима одного конца детали устро ство снабжено механизмом поджима, выполненным в виде ролика 5, свободно ус ановленного на опорах б с возможно тью вертикального перемещения над лотко, ось которого расположена под углом к пр дольной оси лотка. Опоры 6 имеют верти альные пазы 7, между упором и роликом бо овая стенка 2 имеет вырез 8 для отвода де алей.

Устройство работает следующим образом.

При движении детали 9 по лотку 1 в нап авлении, показанном стрелкой А, она прох дит под роликом 5. В результате прокать вания ролика, расположенного под углом к п одольной оси лотка, деталь поджимаетс к буртику, что предотвращает случайн е попадание детали в вырез 8. Наличие вертикальных пазов 7 позволяет ролику 5 свободно перемешаться по вертикали, повторяя неровности поверхности детали.

При приближении переднего конца детали к упору 4 ролик 5 своим весом воздействует на задний конец детали. В случае когда деталь расположена фаской вниз, передний ее конец поднимается над упором. При дальнейшем продвижении она проходит над упором и дальше продвигается следующими

10 деталями.

1сли к упору подходит деталь фаской вверх, то она упирается в упор 4 и отводится в вырез 8, так как ролик, воздействуя своим весом на ее задний конец, 15 не может поднять передний конец детали.

Таким образом, производится ориентация — разделение потока деталей на два: в одном детали ориентированы фаской вниз, в другом — фаской вверх.

Устройство для ориентации плоских деталей, содержащее вибролоток с отводящим вырезом, выполненным в одном из его боковых стенок, упор со скосом, размещенный за отводящим вырезом, отличающееся тем, что, с целью повышения надежности, устройство снабжено механизмом поджима, выполненным в виде ролика, свободно установленного на опорах с возможностью вер30 тикал ьного перемещения над лотком, ось которого расположена под углом к продольной оси лотка.
