Устройство для усадки полосового полимерного материала

Устройство для усадки полосового полимерного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для изготовления шприцованных резиновых заготовок и позволя ет производить усадку тонких резиновых лент в процессе изготовления. .Цель изобретения - повьппение степени усадки тонких резиновых лент. Для этого элементы транспортного средства выполнены в виде смонтированных на раме 1 параллельно друг другу конусных барабанов 4 и 5, обращенных вершинами навстречу друг другу. Вдоль каждого барабана 4 и 5 установлены направляющие ролики 6. Привод транспортирующего средства выполнен в виде двух связанных с барабанами 4 и 5 двигателей 7 и датчика 9 скорости, электрически связанного с двигателями 7. Рама 1 смонтирована посредством кронштейна с возможностью регулирования ее положения. Устройство снабжено роликом 8 для регулирования натяжения полосового полимерного материала . Датчик 9 скорости связан с роликом 8. 2 з.п. ф-лы, 2 ил. с (Л

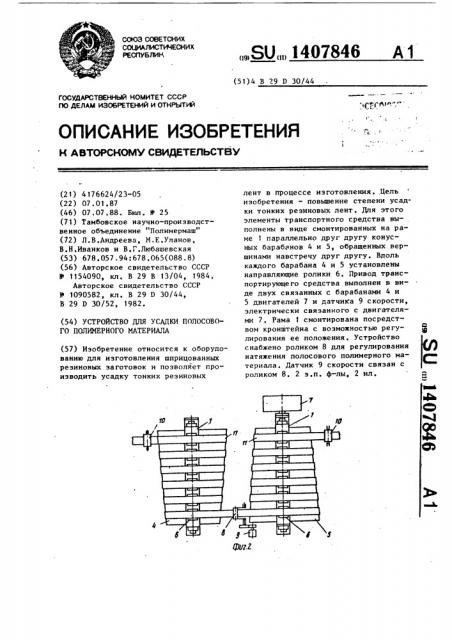

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 29 D 30/44 тл ;"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPGKOIVIY СВИДЕТЕЛЬСТВУ с.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4176624/23-05 (22) 07,01.87 (46) 07, 07, 88. Бюл. Ф 25 (71) Тамбовское научно-производственное объединение "Полимермаш" (72) Л.В.Андреева, М.Е.Уланов, В.Н.Иванков и В.Г.Любашевская (53) 678.057.94:678.065(088.8) (56) Авторское свидетельство СССР

Ф 1154090, кл. В 29 В 13/04, 1984.

Авторское свидетельство СССР

У 1090582, кл. В 29 D 30/44, В 29 D 30/52, 1982. (54) УСТРОЙСТВО ДЛЯ УСАДКИ ПОЛОСОВОГО ПОЛИМЕРНОГО МАТЕРИАЛА (57) Изобретение относится к оборудованию для изготовления шприцованных резиновых заготовок и позволяет производить усадку тонких резиновых

80 1407846 A 1 лент в процессе изготовления ° Цель изобретения — повышение степени усадки тонких резиновых лент. Для этого элементы транспортного средства выполнены в виде смонтированных на раме параллельно друг другу конусных барабанов 4 и 5, обращенных вершинами навстречу друг другу. Вдоль каждого барабана 4 и 5 установлены направляющие ролики 6. Привод транспортирующего средства выполнен в виде двух связанных с барабанами 4 и

5 двигателей 7 и датчика 9 скорости, электрически свяэаниого с двигателями 7. Рама 1 смонтирована посредством кронштейна с возможностью регулирования ее положения ° Устройство снабжено роликом 8 для регулирования натяжения полосового полимерного материала. Датчик 9 скорости связан с роликом 8. 2 s.ï. ф-лы, 2 ил, 1407846

Г

Изобретение относится к оборудованию для обработки полосовых полимерных материалов, например для изготовления шприцованных резиновых загото5 вок.

Целью изобретения является повышение степени усадки тонких резиновых лент.

На фиг. 1 изображено устройство, общий вид; на фиг 2 — то же, вид сверху.

Устройство содержит раму 1, смонтированную на кронштейне 2, в котором выполнены пазы 3 для регулирова- 15 ния ее положения. На раме 1 смонтированы параллельно друг другу конусные барабаны 4 и 5, обращенные вер-. шинами навстречу другу другу. Вдоль каждого барабана 4 и 5 на раме 1 2р смонтированы направляющие ролики 6.

Барабаны 4 и 5 связаны с двигателями, в частности барабан 5 связан с двигателем 7. Между барабанами 4 и 5 установлены ролик 8 для регулирова- 25 ния натяжения полосового полимерного материала и датчик 9 скорости, электрически связанный с двигателями 7.

Датчик 9 скорости связан с роликом

8. Устройство снабжено поддерживающи30 ми материал роликами 10.

Устройство работает следующим образом.

Полосовой полимерный материал в виде тонкой ленты 11 поступает с предыдущей технологической операции с определенной скоростью под подцеркивающий ролик 10 на большую окружность конусного барабана 4. Линейная 4 скорость большей окружности барабана 4 равна скорости ленты 11 на входе. Дальше ленты 11 через направляющие ролики Ь навивается по винтовой линии на барабан 4. IIn мере навивки 45 ленты 11 на конусный барабан 4 по винтовой линии от максимального диаметра к минимальному происходит равномерная усадка ленты, при этом плавно уменьшается ее длина pr скорость на выходе барабана 4 становится ниже скорости на его входе. Это изменение скорости регистрируется датчиком 9. Сигнал с датчика 9 поступает на двигатель 7. С выхода барабана 4 лента 11 аналогично навивается на барабан 5. При этом линейная скорость в первого витка ленты 11 на большом диаметре барабана 5 благодаря датчику 9 равна скорости ленты, сходящей с барабана 4.

Конусность барабанов 4 и 5 выбирают так, чтобы уменьшение расстояния пробега петель на барабанах соответствовала .величине усадки материала.

Для более точной подгонки величины петель при усадке различных материалов регулируют расстояние направляющих роликов 6 по отношению к. образующей барабанов с помощью рамы 1 с перемещением ее в пазах 3 кронштейнов 2. Кроме того, величина усадки регулируется путем изменения количества навиваемых витков ленты или использованием одного барабана °

В тех случаях„ когда требуется произвести усадку и второй поверхности ленты, ленту с выхода барабана 4 подают на барабан 5 с обратным вращением по отношению к первому.

Температура барабанов может принудительно меняться в зависимости от технологических режимов обработки и усадки материалов. Далее цикл повторяется. формула и э о б р е т е н и я

1. Устройство для усадки полосо" вого полимерного материала, содержащее транспортирующее материал средство с элементами диаметром, уменьшающимся в направлении движения обрабатываемого материала и привод транспортирующего средства, о т л ич а ю щ е е с я тем, что, с целью повышения степени усадки тонких резиновых лент, элементы транспортного средства выполнены в виде смонтированных на раме параллельно друг другу конусных барабанов, обращенных вершинами навстречу друг другу, и установленных вдоль каждого барабана направляющих роликов, а привод транспортирующего средства выполнен в виде двух связанных с барабанами двигателей и датчика скорости, электрически связанного с двигателями.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что рама смонтирована посредством кронштейна с воэможностью регулирования ее положения.

3. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что оно снабз 1407846

4 кено роликом для регулирования натя- риала, а датчик скорости связан с пения полосового полимерного мате- этим роликом.
