Перегружатель

Перегружатель

Иллюстрации

Показать все

Реферат



Изобретение относится к пром. транспорту, в частности к устр-вам для внутрицеховых перегрузок, например транспортным тележкам в автоматизированных безлюдных производствах. Цель изобретения - повышение надежности в работе перегружателя. На раме 1 установлены рольганг 2 для тары 3, два установленных один над другим упора (У) 4 и 5, ролики 6, по которым движется штанга (Ш) 7, и привод Ю У J./ возвратно-поступательного перемещения Ш 7. На последней закреплена стойка 9 с шарнирно установленной на ней собачкой (С) 10 с пружинным механизмом 11, дополнительно соединяющим С IО со Ш 7 и фикснруюошм ее в двух крайних положениях. При этом С 10 имеет отогнутый конец Для взаимодейг ствия с У 4 и 5. На другом конце Ш 7 установлен толкатель 12 тары 3. При этом У 4 и 5 выполнены с наклонными поверхностями в виде упругих пластин. Установленная на рольганге 2 тара 3 левым концом давит на наклонную плоскость С 10 и поворачивает ее, при этом отогнутый конец С 10 располйгается ниже верхнего конца У 4. При движении Ш 7 влево отогнутый конец С 10 взаимодействует с наклонной поверхностью У 4 и поворачивает С 10 в другое крайнее положение, фиксируемое механизмом 11. 1 з.п. ф-лы, 5 ил. Н « с (Л СХ) со Фиг.1

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (191 SU (50 4

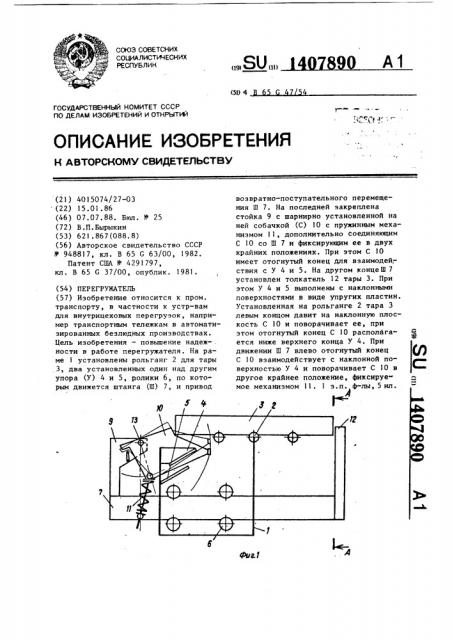

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4015074/27-03 (22) 15.01.86 (46) 07.07.88. Бюл. 1!(25 (72) В.П.Бырыкин (53) 621.867(088.8) (56) Авторское свидетельство СССР

У 948817, кл. В 65 С 63/00, 1982.

Патент США Ф 4291797, кл . В 65 G 37/00, опублик. 1981. (54) ПЕРЕГРУЖАТЕЛЬ (57) Изобретение относится к пром. транспорту, в частности к устр-вам для внутрицеховых перегрузок, например транспортным тележкам в автоматизированных безлюдных производствах.

Цель изобретения — повышение надеж- . ности в работе перегружателя. На раме 1 установлены рольганг 2 для тары

3, два установленных один над другим упора (У) 4 и 5, ролики 6, по которым движется штанга (Ш) 7, и привод возвратно-поступательного перемещения Ш 7. На последней закреплена стойка 9 с шарнирно установленной на ней собачкой (С) 10 с пружинным механизмом 11, дополнительно соединяющим

С 10 со Ш 7 и фиксирующим ее в двух крайних положениях. При этом С 10 имеет отогнутый конец для взаимодей; ствия с У 4 и 5. На другом конце Ш 7 установлен толкатель 12 тары 3. При этом У 4 и 5 выполнены с наклонными поверхностями в виде упругих пластин.

Установленная на рольганге 2 тара 3 левым концом давит на наклонную плоскость С 10 и поворачивает ее, при этом отогнутый конец С 10 располагается ниже верхнего конца У 4. При движении Ш 7 влево отогнутый конец

С 10 взаимодействует с наклонной поверхностью У 4 и поворачивает С 10 в другое крайнее положение, фиксируе" мое механизмом 11. 1 з.п. ф-лы, 5 ил.

А

Р 2 I

1407890

Изобретение относится к промышленному транспорту, в частности к устройствам для внутрицеховых перевозок, например транспортным теле кам в ав1 5 томатиэированных безлюдных производствах.

Цель изобретения — повышение надежности работы перегружателя.

На фиг.l схематично изображен перегружатель; на фиг.2 — разрез А-A на фиг.l на фиг.3 — перегружатель при передаче тары, на фиг.4 — то же, при приеме тары; на фиг.5 — разрез

Б-Б на фиг.4. 15

Перегружатель состоит из рамы 1, на которой установлены рольганг 2 для тары 3, два установленных один над другим упора 4 и 5, ролики 6, по которым движется штанга 7, и при- 20 вод 8 возвратно-поступательного перемещения штанги вдоль продольной оси рольганга. На штанге 7 закреплена стойка 9 с шарнирно установленной на ней собачкой 10 и пружинным меха- 25 низмом II, фиксирующим собачку 10 в двух крайних положениях, а на другом конце штанги смонтирован толкатель

l2 тары 3. Упоры 4 и 5 выполнены с наклонными поверхностями и служат 30 для возвратно-вращательного движения собачки 10. По крайней мере упор 4 выполнен в виде упругой пластины (фиг.5) .

Собачка 10 установлена на стойке

9 посредством оси 13 и имеет отогну35 тый конец для взаимодействия с упорами4и5.

Перегружатель работает следующим образом. 40

При расположении на рольганге 2 тара 3 левым концом давит на наклонную плоскость собачки 10 и поворачивает на некоторый угол в положение, при котором отогнутый конец собачки 45

10 располагается ниже верхнего конца верхнего упора 4.

При движении штанги 7 влево (фиг.3) в сторону приемного стола приводом (не показан) отогнутый конец собачки 10 при взаимодействии с

50 наклонной поверхностью упора 4 поворачивает собачку 10 в другое крайнее положение, фиксируемое пружинным механизмом Il.

При подаче тары 3 на приемный стол штанга 7 возвращается в исходное положение приводом 8, при этом собачка IO проходит под тарой 3, остапляя ее на приемном столе, для производства технологических операций.

При возврате штанги 7 в исходное положение отогнутый конец собачки 10 взаимодействует с наклонной поверхностью нижнего упора 5, последний поворачивает собачку 10 в исходное рабочее положение, которое фиксируется пружинным механизмом II. При таком положении собачки IO (фиг.1, изображено тонкими линиями) ее отогнутый конец располагается выше верхнего конца упора 4.

При движении штанги 7 к приемному столу эа тарой 3 собачка 10 проходит над упорами 4 и 5, не взаимодействуя с ними отогнутым концом, и при взаимодействии с тарой 3 проходит под ее дном„ при этом пружинный механизм 11 не переходит в другое крайнее положение, так как ось соединения пружинного механизма 11 с собачкой 1О расположена справа от оси, проходящей через ось 13 и место соединения пружинного механизма 11 с штангой 7. При дальнейшем перемещении собачка 10 выходит из-под тары 3 и захватывает ее за край °

При перемещении штанги 7 в исходное положение собачка 10 переталкивает тару 3 на рольганг 2 ° При этом отогнутый конец собачки 10 отклоняет упор 4 и проходит его (фиг.5).

Упор 4 за счет упругих сил возвращается в исходное положение.

Для предотвращения аварийной ситуации, заключающейся в том, что>если случайно повернуть собачку 10 в крайнее положение, противоположное изображенному на фиг.l, то при движении штанги 7 из положения, изображенного на фиг.1, отогнутый конец собачки 1О встретится с упором 5 и произойдет поломка, упор 5 желательно выполнить упругим, тогда при возникновении описанной аварийной ситуации концом собачки 10 он отклонится и пропустит отогнутый конец собачки 10.

Формула и э обретения

1. Перегружатель, включающий установленный на раме рольганг, подвижную вдоль продольной оси рольганга штангу с шарнирно установленной собачкой и привод возвратно-поступательного перемещения штанги, о т л ич а ю шийся тем, что, с целью з 1407890

4 повышения надежности работы перегру- и дополнительно соединена с штангой жателя, он снабжен смонтированными посредством пружинного механизма с на раме и расположенными один над возможностью фиксации ее в двух крайдругим упорами с наклонными рабочими них положениях, причем верхний упор

5 поверхностями и смонтированным на выполнен в виде упругой пластины. штанге с противоположной стороны от 2. Перегружатель по п.l о т л и. установки собачки толкателем, при ч а ю шийся тем, что нижний этом собачка выполнена с отогнутым упор выполнен в виде упругой пласконцом для взаимодействия с упорами, тины.

1407890
