Изобретение относится к сейсмическим сооружениям. Цель изобретения - улучшение эксплуатационных качеств сооружения. Каждый упругий демпфирующий элемент имеет выключающуюся связь в виде обоймы, закрепленной на корпусе и штоке. Обойма выполнена из разрушающегося при заданной нагрузке материала. 1 ил.

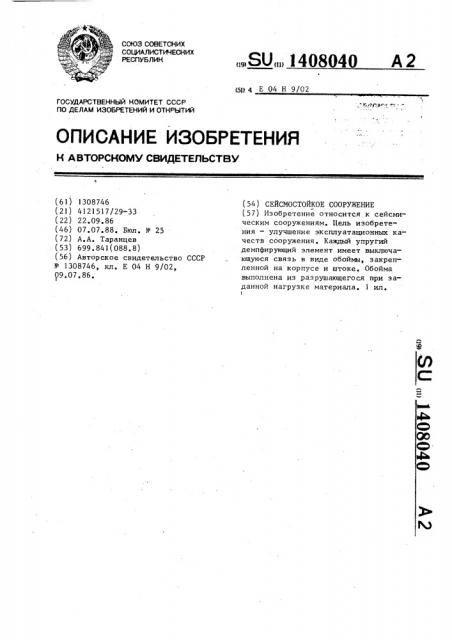

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU „„1408040 A 2 (51) 4 E 04 H 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А 8TOPCHOIVIY СВИДЕТЕЛЬСТВУ

:В

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1308746 (21) 4121517/29-33 (22) 22.09.86 (46) 07.07.88. Бюл. - 25 (72) А.А. Таранцев (53) 699.841(088.8) (56) Авторское свидетельство СССР

У 1308746, кл. Е 04 Н 9/02, $9.07.86. (54) СЕЙСМОСТОИКОЕ СООРУЖЕНИЕ (57) Изобретение относится к сейсмическим сооружениям. Цель изобретения — улучшение эксплуатационных качеств сооружения. Каждый упругий демпфирующий элемент имеет выключающуюся связь в виде обоймы, закрепленной на корпусе и штоке. Обойма выполнена из разрушающегося при заданной нагрузке материала. 1 ил.

1408040 изобретения

1 1

В>дП1ПИ Заказ 3280/32 Тираж 688 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и является усовершенствованием изобретения по авт. св. - 1308746.

Цель изобретения — улучшение эксплуатационных характеристик сооруже— нияе

На чертеже изображен фрагмент упругого демпфирующего устройства.

Каждый упругий демпфирующий элемент 1 сейсмостойкого сооружения снабжен выключающейся связью, выполненной в виде обоймы 2 с пазами 3 и 4, Обойма 2 охватывает концы корпуса 5 и штока 6 упругого демпфирующего элемента 1 и выполнена из материала, разрушающегося при заданной нагрузке. !

Шток 6 и корпус 5 снабжены выступами 7 и 8, образованными на их наружной поверхности и взаимодействующими с пазами 3 и 4 обоймы 2.

Обойма 2 может быть выполнена из ! бетона, пластмассы и тому подобных материалов и может быть образована из двух частей 9 и 10, соединенных снаружи обручем 11.

Выключающая связь 2 исключает перемещение штока 6 относительно корпуса 5, что повышает жесткость сооружения при отсутствии сейсмических лагоузок, При сейсмических воздействиях нагрузка на обойму 2 возрастает и при заданной ее величине обойма 2 деформируется или разрушается, что позволяет штоку 6 перемещаться относительно корпуса 5, и упругий демпфи10 рующий элемент 1 гасит колебания.

После окончания сейсмических воздействий разрушенную обоййу 2 снимают с упругого демпфирующего элемента 1 и устанавливают новую обойму 2.

Формула

Сейсмостойкое сооружение по авт. св. 9 1308746, о тли ч ающе е20 с я тем, что, с целью улучшения эксплуатационных характеристик сооружения, каждый упругий демпйиоуюший элемент снабжен выключающейся связью в виде обоймы с пазами, охватывающей концы корпуса и штока и выполненной из материала, разрушающегося при заданной нагрузке, причем шток и корпус снабжены выступами, образованными на их наружной поверхности и взаимодей30 ствующими с пазами обоймы.
